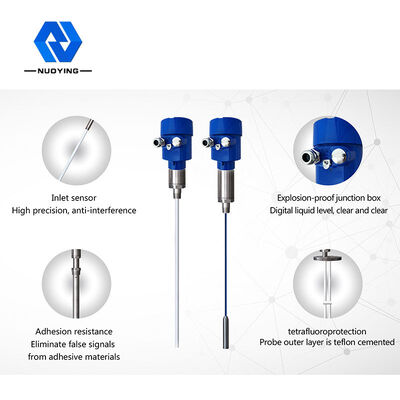

핫 세일 NUOYING NYSP-M22 4-20mA Rf 어드미턴스 용량성 레벨 미터

Name: 핫 세일 NUOYING NYSP-M22 4-20mA Rf 어드미턴스 용량성 레벨 미터
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYSP-M22
Price: 329.00 USD
Availability: InStock

브랜드 이름:	NUOYING
모델 번호:	NYSP-M22
모크:	1pcs
가격:	$129 to $529/pcs
지불 조건:	T/T
공급 능력:	한달에 1000PCS

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국 산시성 시안

인증:

CE, SIL, ATEX

등급:

산업용

보증:

12개월

맞춤형 지원:

OEM, ODM

브랜드 이름:

NUOYING

응용:

부식성이 강한 액체

측정 정확도:

0.05%~ 0.1%fs

전원공급장치:

24Vdc

프로세스 연결:

3/4" BSPT 스레드(표준), 파란색 설치 방법(옵션)

중간온도:

-40~+150C

프로세스 압력:

- 0.1~2.5MPa

신호 출력:

4 ... 20ma/hart/rs485/modbus ...

보호 등급:

IP 65, IP 67, IP 68(옵션)

포장 세부 사항:

40*30*30CM

공급 능력:

한달에 1000PCS

제품 설명

핫 세일 NUOYING NYSP-M22 4-20mA RF 어드미턴스 정전 용량 레벨 미터

Nuoying NYSP-M22무선 주파수 어드미턴스 레벨 미터 개요

제품 설명

NYSP-M22 RF 어드미턴스 레벨 트랜스미터 작동 원리

RF 전도도 측정 기술은 고유한 장점을 가진 레벨 측정 기술입니다. 개념은 일반적인 정전 용량 측정 기술과 유사하지만, RF 전도도 기술은 전자 장치에 드라이브-실드 회로와 초퍼 회로를 통합하여 임피던스와 정전 용량 저항을 별도로 측정할 수 있습니다. 임피던스와 리액턴스는 물리 법칙에 따라 동일한 크기를 갖도록 계산되므로, 오실레이터 회로의 위상 이동을 통해 임피던스의 영향을 측정하고 총 출력에서 제거할 수 있습니다.
RF 전도도 레벨 미터의 프로브는 탱크에 설치되며, 레벨 변화로 인한 RF 신호 변화는 프로브를 통해 얻어집니다. 프로브의 드라이브-실드 끝은 매달린 물질을 통해 RF 전류가 루프를 형성하는 것을 방지하여 측정의 정확성을 보장합니다.
RF 전도도 측정 기술은 고유한 장점을 가진 액체 레벨 측정 기술입니다. 개념은 일반적인 정전 용량 측정 기술과 유사하지만, RF 전도도 기술은 전자 장치에 드라이버 실드 회로와 초퍼 회로를 통합하여 임피던스와 정전 용량 저항을 별도로 측정할 수 있습니다. 모든 행거의 임피던스와 리액턴스는 물리 법칙에 따라 계산되며 크기가 동일하므로, 행거의 영향은 오실레이터 회로의 위상 이동을 통해 측정하고 총 출력에서 제거할 수 있습니다.
무선 주파수 전도도 액체 레벨 미터의 프로브는 저장 탱크에 설치되며, 액체 레벨 변화로 인한 무선 주파수 신호 변화는 프로브를 통해 얻어집니다. 프로브의 구동 실드는 매달린 물질을 통해 RF 전류가 루프를 형성하는 것을 방지하여 정확한 측정을 보장합니다.

NYSP-M22 RF 어드미턴스 레벨 트랜스미터 설계 특징

1. 매달림 방지: 독특한 드라이브 실드 회로 설계는 매달림 방지 성능을 향상시킵니다.
2. 전원 공급 범위: 전원 공급 작동 범위: 13 ~ 35VDC.
3. 적응성: 프로브 공정 온도: -100℃ ~ 800℃; 데드 존 측정 없음, 10cm 또는 몇 cm 이상의 수평 측정 상황에 사용할 수 있으며, 넓은 측정 범위; 최대 측정 범위 수백 미터 또는 수백 미터; 점성 물질 인터페이스 측정은 이 기기의 큰 장점입니다.
4. 안정성: 출력은 안정적이고 신뢰할 수 있으며, 비산 먼지, 블랭킹, 수증기, 결정화 및 왁싱의 영향을 받지 않습니다.
5. 유지 보수 불필요: 움직이는 부품 없음, 마모되기 쉬운 부품 없음, 빈번한 청소, 유지 보수, 시운전 불필요.

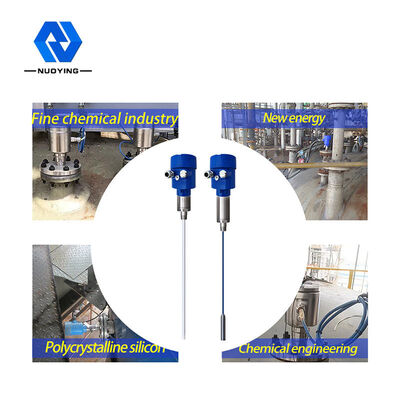

NYSP-M22 RF 어드미턴스 레벨 트랜스미터 적용 분야

1. 식품: 주스 공장, 우유 공장, 토마토 페이스트 저장 탱크, 맥주 저장 탱크 등

2. 제약: 중간 제약 저장 탱크, 분리기, 발효 탱크 등
3. 수처리: 저수지, 하수 처리장, 수처리 탱크, 침전지, 심정, 식수 네트워크 등
4. 기타: 환경 보호, 유전, 야금, 조선 및 기타 산업.
제품 매개변수

일반적인 응용

강한 부식성 액체	프로브 유형
절연 유연 케이블 PTFE (선택 사항)	측정 정확도
0.05%-0.1%F.S	전원 공급
24VDC (2선식, 4선식)	매체 온도
-40~+150℃	공정 연결

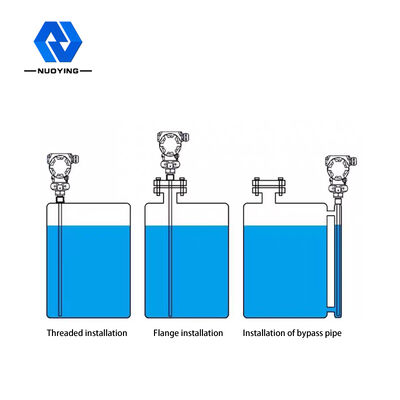

3/4" BSPT 나사 (표준) 플랜지 마운트 (선택 사항)	공정 압력
0.1~2.5MPa	방폭 등급
Exia II CT6 (선택 사항)

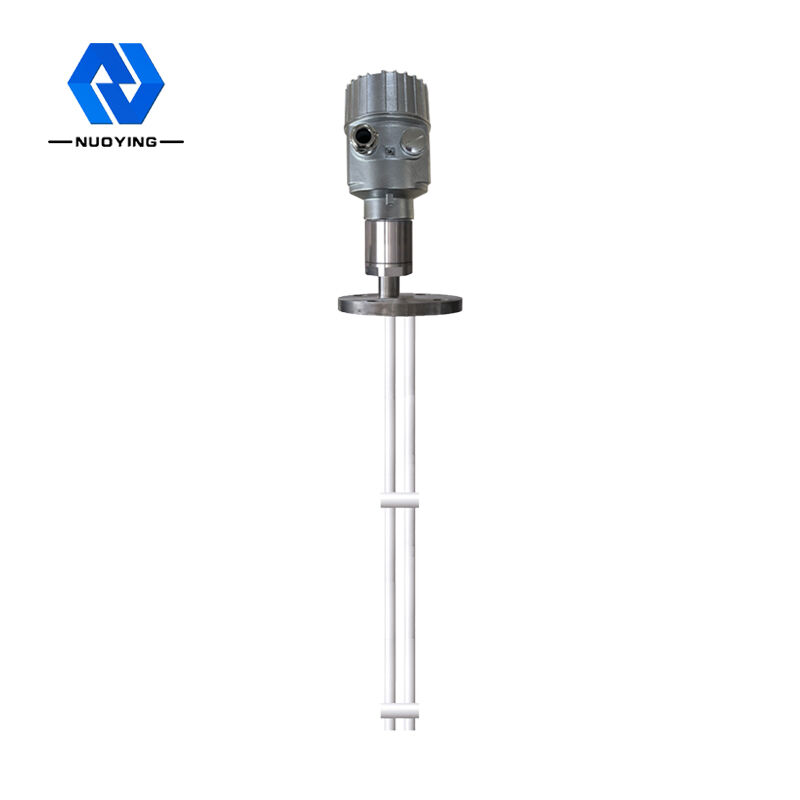

핫 세일 NUOYING NYSP-M22 4-20mA Rf 어드미턴스 용량성 레벨 미터 3
