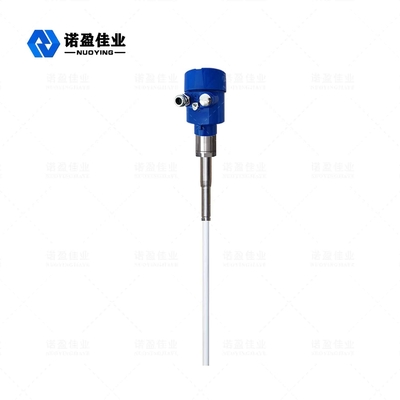

단단한 절연 6m RF 어드미턴스 레벨 전송기 막대 유형 수평 전송기

NYSP-Z23 Rf 어드미턴스 레벨 미터

NYSP-Z23 Rf 어드미턴스는 용량성에서 개발된 새로운 레벨 제어 기술로 더 안정적이고 정확하며 더 광범위하게 적용할 수 있습니다.정전 용량 수준 기술의 업그레이드입니다.소위 rf 어드미턴스는 저항 성분, 용량 성분 및 지각 성분으로 구성된 전기 임피던스의 역수를 의미합니다.Rf는 고주파 무선 스펙트럼이므로 rf 어드미턴스는 고주파 전파를 사용한 어드미턴스 측정으로 이해할 수 있습니다.기기가 작동 중일 때 기기의 센서는 관류 벽과 측정된 매질과 함께 어드미턴스 값을 형성합니다.개체 레벨이 변경되면 그에 따라 어드미턴스 값이 변경됩니다.회로부는 측정된 어드미턴스 값을 물체 레벨 신호 출력으로 변환하여 물체 레벨 측정을 실현합니다.

RF 승인 레벨 미터기술적인 모수

※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!

RF 어드미턴스 수준 미터운영 중 원칙

기존의 용량성 재료 레벨 미터, 레벨 상승, 재료 덮인 프로브, 프로브와 매체(전도성 재료) 또는 프로브와 튜브 벽 커패시턴스(절연 재료) 사이의 커패시턴스 회로 값이 증가합니다. 레벨의 변화로 인해 불균형으로 인해 커패시턴스 브리지가 발생하므로 커패시턴스 값의 변화는 테스트되는 재료의 유전 상수에 따라 달라집니다. 그런 다음 신호 감지, 증폭 및 마지막으로 해당 신호 출력을 통해 진행됩니다. 특히 프로브가 매달려 있을 때의 단점은 측정 결과에 심각한 영향을 미칩니다.

무선 주파수 어드미턴스 측정 기술은 레벨 측정 기술에 고유한 장점이 있습니다. 커패시턴스 측정 기술의 일반적인 개념은 유사하지만 전자 장치의 rf 어드미턴스 기술은 구동-차폐 및 쵸핑 회로에 합류하여 임피던스 및 용량성 리액턴스 측정을 실현할 수 있습니다. 혼자. 물리 법칙의 계산을 통해 모든 재료는 임피던스의 용량성 리액턴스의 크기와 같으므로 매달아 측정할 수 있고 위상 편이 발진 회로에 의한 영향을 전체 출력에서 ​​제거할 수 있습니다.

Rf 어드미턴스 레벨 미터 센서는 rf 신호의 변화로 인한 프로브 레벨 변경을 통해 탱크의 로딩에 설치됩니다. 구동 - 프로브 끝의 차폐는 루프에 의해 형성된 무선 주파수 전류를 방지하고 기기 측정의 정확성을 보장합니다.

고정밀 측정 결과의 Rf 어드미턴스 기술은 프로브 매달려의 영향을 받지 않으며 현재 가장 널리 사용되는 측정 기술입니다. 저온에서 100 ℃ ~ 800 ℃ 고온, 진공에서 6.3 MPa 압력 상황, 초단거리부터 대규모까지 일반 적용이 가능하며 다양한 유형의 재료에 적용할 수 있습니다.

RF 어드미턴스 수준 미터디자인 특징

◎ 고유한 드라이빙 - 실드 회로 설계로 매달림 저항력 향상
◎사각지대 측정 없음, 10개 이상 또는 수 cm 수준 측정 경우에 적용 가능
◎안정적이고 신뢰할 수 있는 비산회, 블랭킹, 수증기, 결정화, 왁스의 출력
◎활동 없음, 쉽게 마모되는 부품 없음, 종종 청소 및 유지 관리, 디버깅 없이
