제품 상세 정보:
|
애플리케이션: | 깊은 우물, 특대 범위 | 프로브 유형: | 부드러운 로프 |
---|---|---|---|
측정 범위: | 0~120m | 프로세스 접속: | 나사산, 플랜지 (선택적), |
보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~150C |
신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 전원 공급기: | (13-35)vDC |
하이 라이트: | IP67 어드미턴스 유형 레벨 스위치,어드미턴스 유형 레벨 스위치 120m,IP67 어드미턴스 레벨 센서 |

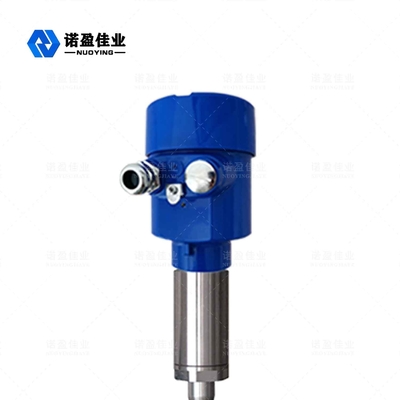

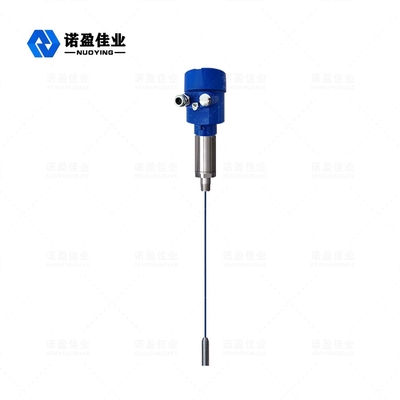

NYSP-Z20 Soft RopeRf 어드미턴스 레벨 미터 Deep Well 특대 측정 레벨 송신기
NYSP-Z20 Rf 어드미턴스 레벨 미터
NYSP-Z20 Rf 어드미턴스 레벨 미터는 무선 주파수 어드미턴스 레벨 측정 제품의 원리를 기반으로합니다. 제품은 높은 안정성, 고감도 및 광범위한 응용 프로그램 등이 있습니다. 기존의 용량 성 재료 레벨 미터와 비교하여 모듈 식 설계 사용 , 간결하고 쉽게 계측기 세트를 실현할 수 있습니다. 일단 설정되면 정상적인 사용 및 평생 무료 유지 보수가 될 수 있습니다. 사용자가 장비의 작동 상태를 직관적으로 이해하고 복잡한 산업 상황에서 적시에 문제를 처리 할 수 있습니다. 뿐만 아니라 안전하고 신뢰할 수 있습니다.
RF 승인 레벨 미터기술적인 모수
애플리케이션 | 깊은 우물, 특대 범위 |
프로브 유형 | 부드러운 로프 |
측정 범위 | 0~120m |
공정 온도 | -40~150℃ |
주위 온도 | -40 ℃ ~ + 70 ℃ |
보관 온도 | -20 ℃ ~ + 65 ℃ |
공정 압력 | -0.1~1.6MPa |
전원 공급 장치 | (13-35)VDC |
신호 출력 | 4...20mA/HART/RS485/모드버스... |
프로세스 연결 | 나사/플랜지(선택) |
보호 등급 | IP67 |
방폭 등급 | 엑시아ⅡCT6(선택) |
지연: | 0 ~ 30초 조정 가능 |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
RF 어드미턴스 수준 미터디자인 특징
◎ 고유한 드라이빙 - 실드 회로 설계로 매달림 저항력 향상
◎사각지대 측정 없음, 10개 이상 또는 수 cm 수준 측정 경우에 적용 가능
◎안정적이고 신뢰할 수 있는 비산회, 블랭킹, 수증기, 결정화, 왁스의 출력
◎활동 없음, 쉽게 마모되는 부품 없음, 종종 청소 및 유지 관리, 디버깅 없이
RF 어드미턴스 수준 미터설치 요구 사항
설치 지침
(1) 미터 프로브 및 기타 프로브는 충분한 공간이 있어야 하며 제안은 600mm 이상이어야 합니다. 그림에서 "1" 및 "2", "2" 및 "3"을 참조하십시오.
(2) 계기 프로브와 공급 포트 사이에는 충분한 공간이 있어야 하며 제안은 그림 1과 같이 600mm보다 커야 합니다. 그렇지 않으면 장비가 제대로 작동하지 않습니다.
그림에서 "4"를 참조하십시오.
(3) 프로브가 탱크 바닥에 도달할 수 없습니다. "4" 프로브가 너무 길어 참조하십시오. 짧게 잘라야 합니다. 그렇지 않으면 기기가 제대로 작동하지 않습니다.
(4) 프로브의 하단은 콘 배출구의 콘 범위에 들어갈 수 없습니다. 그림의 "5" 참조, 이러한 설치, 이 장소에서 재료의 인장 용량
프로브를 손상시키거나 지붕을 손상시키기 쉽습니다.
(5) 사일로와 사일로에 부착되는 재료 사이에 충분한 거리가 있는지 확인하고 제안은 그림 2와 같이 600mm 이상입니다. 벽에 너무 가깝습니다, 형사
헤드의 약간의 진동은 벽이나 벽에 있는 재료에 닿아 그림 1과 같이 기기가 제대로 작동하지 않게 됩니다.6.
(6) 그림의 "6)" 참조, 낚싯대 유형 설치라고도 하는 측면 설치는 이러한 설치를 권장하지 않습니다.
무화과.탱크 바닥의 4가지 세부 사항은 다음과 같습니다.
벽에 부딪히지 않도록 그림 A의 프로브를 곧게 펴야 합니다.
그림 B의 탐침이 너무 길어 잘려야 합니다. 제조업체에 단기 문의하십시오.
