120m RF 어드미턴스 레벨 송신기 13-35vDC 어드미턴스 유형 레벨 센서

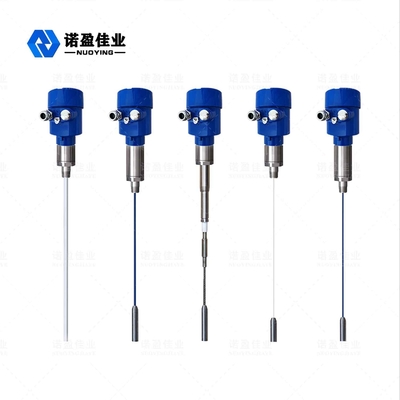

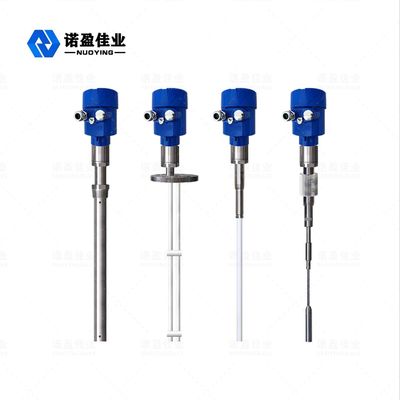

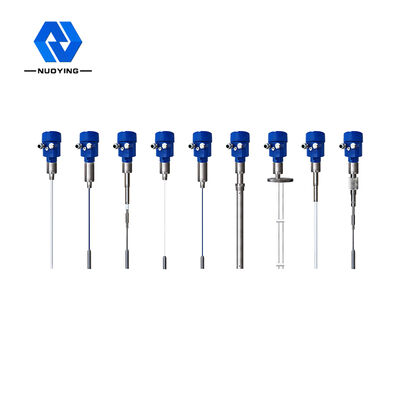

NYSP-M RF 어드미턴스 레벨 미터

NYSP-M RF 어드미턴스 레벨 미터는 무선 주파수 어드미턴스 원리를 기반으로 하는 연속 레벨 측정 제품입니다. 이 제품은 높은 안정성, 높은 감도 및 광범위한 적용이라는 장점을 가지고 있습니다. 기존의 정전 용량 레벨 미터와 비교하여 모듈식 설계를 통해 기기 설정을 간결하고 편리하게 실현할 수 있습니다. 설정이 완료되면 정상적으로 사용할 수 있으며 평생 유지 보수가 필요 없습니다. 사용자가 장비의 작동을 직관적으로 이해하고 복잡한 산업 현장에서 안전하고 신뢰할 수 있게 문제를 적시에 처리할 수 있습니다.

전기 연결 미터기술 매개변수

※ 참고:제품은사용자의특정 요구 사항에따라맞춤 제작될 수 있습니다!RF 어드미턴스레벨

미터 설치 요구 사항 관련 인증을 받은 케이블을 사용하는 것이 좋습니다.무선 주파수 어드미턴스 측정 기술은 고유한 장점을 가진 물질 레벨 측정 기술입니다. 정전 용량 측정의 개념은 기존의 정전 용량 측정 기술과 유사하지만, RF 어드미턴스 기술은 전자 셀에 구동-차폐 회로와 초퍼 회로를 추가하여 임피던스와 정전 용량 리액턴스를 별도로 측정할 수 있습니다. 물리 법칙을 통과하면 매달린 물질의 임피던스와 정전 용량 리액턴스가 같다는 것을 알 수 있으므로, 매달린 물질의 효과를 측정하고 발진 회로의 위상 편이를 통과시켜 총 출력에서 제거할 수 있습니다. RF 어드미턴스 레벨 미터의 프로브는 저장 탱크에 설치되며, 프로브에 의해 물질 레벨 변화로 인한 RF 신호 변화가 얻어집니다. 프로브의 구동-차폐 끝은 RF 전류가 매달린 물질을 통해 루프를 형성하는 것을 방지하여 기기 측정의 정확성을 보장합니다.

RF 어드미턴스
레벨

미터 설치 요구 사항 관련 인증을 받은 케이블을 사용하는 것이 좋습니다.•

데드 존 없는 측정으로 10cm 또는 심지어 몇 cm 레벨 측정에도 적용 가능
RF 어드미턴스안정적이고 신뢰할 수 있는 출력, 비산 먼지, 블랭킹, 수증기, 결정화, 왁스에 대한 저항성
RF 어드미턴스움직이는 부품이 없고 마모되기 쉬운 부품이 없어 청소 및 유지 보수, 디버깅이 거의 필요 없음
RF 어드미턴스매달림 방지: 고유한 구동-차폐 회로 설계는 매달림 방지 능력을 향상시킵니다.

RF 어드미턴스전원 공급 범위: 전원 작동 영역: 13-35VDC
RF 어드미턴스적응성: 프로브 공정 온도: -100°C ~ 800°C. 데드 존 없는 측정으로 십여 센티미터 또는 심지어 몇 센티미터의 물질 레벨 측정에도 적용 가능. 수백 미터, 심지어 수백 미터의 최대 측정 범위. 점성 물질 인터페이스 측정은 이 기기의 큰 장점입니다.
RF 어드미턴스안정성: 안정적이고 신뢰할 수 있는 출력, 비산 먼지, 블랭킹, 습기, 결정화, 왁스 효과에 대한 저항성
RF 어드미턴스유지 보수 불필요: 움직이는 부품, 마모되는 부품이 없어 정기적인 청소, 유지 보수, 시운전이 필요 없음
RF 어드미턴스레벨

미터 설치 요구 사항 관련 인증을 받은 케이블을 사용하는 것이 좋습니다.프로브의 유효 측정부는 탱크 벽에 닿지 않아야 합니다. 탱크 벽 L로부터의 거리는 600mm 이상이어야 합니다.

탱크 내부에 강한 교반이 있을 경우, 프로브 하단은 고정하고 교반기에서 멀리 떨어뜨려 안전을 확보해야 합니다.

• 기기는 확실하게 접지되어야 합니다.
• 프로브는 충전 노즐(또는 슬롯) 및 재료가 직접 통과하는 장소에 설치할 수 없습니다. 불가능한 경우, 프로브와 충전 노즐(또는 슬롯) 사이에 칸막이를 설치하십시오.
• 단단한 막대 프로브를 설치할 때 설치 공간을 고려해야 합니다. 케이블 프로브는 설치 후 탱크 벽과의 단락을 피하기 위해 곧게 펴야 합니다.
• 설치 시 프로브의 절연을 손상시키지 않도록 매우 주의해야 합니다. 프로브의 중앙 끝과 차폐층은 설치 인터페이스 또는 용기 벽에 접촉해서는 안 되며, 프로브 사용 중 설치 인터페이스, 용기 벽, 재료 등과의 기계적 마모를 피해야 합니다.
• 기기 보호 파이프에는 고인 물이 없어야 합니다. 그렇지 않으면 기기 전자 장치에 위험을 초래할 수 있습니다.
• RF 어드미턴스 레벨
• 미터

전기 연결 관련 인증을 받은 케이블을 사용하는 것이 좋습니다.피복 케이블의 경우, 차폐는 기기 바닥과 제어실 전원 공급 장치 모두에 연결해야 합니다.

• 입구의 밀봉 성능을 보장하기 위해 케이블 직경은 6~12mm 사이를 권장합니다.
• 시스템 연결
• 무선 주파수 어드미턴스 레벨 미터는 본질 안전 기기입니다. 위험한 상황의 경우, 기기의 전원 공급 회로에 인증된 안전 게이트를 설치해야 합니다. 단일 게이트 또는 이중 게이트 연결을 사용할 수 있지만, 연결 모드는 다릅니다.
