| 브랜드 이름: | NUOYING |
| 모델 번호: | NYSP-M21 |
| 모크: | 1 PC |
| 가격: | $486~$538/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |

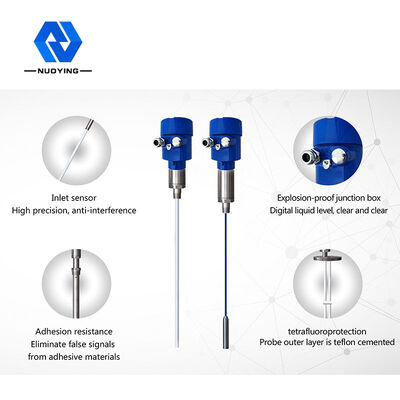

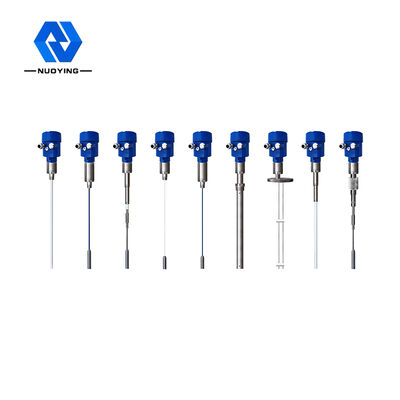

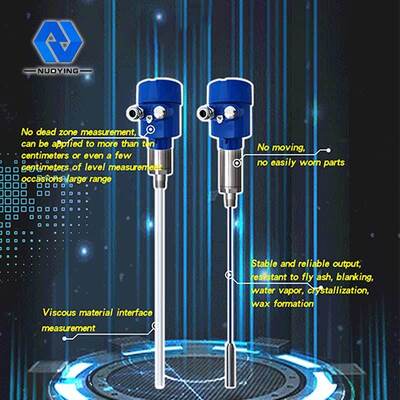

NYSP-M21 저가형 디지털 RF 어드미턴스 레벨 트랜스미터 (고압 환경 액체용)
관련 사진작동 원리
RF 전도도 측정 기술은 고유한 장점을 가진 레벨 측정 기술입니다. 개념은 일반적인 정전 용량 측정 기술과 유사하지만, RF 전도도 기술은 전자 장치에 드라이버 쉴드 회로와 초퍼 회로를 통합하여 임피던스와 정전 용량 저항을 별도로 측정할 수 있습니다. 임피던스와 리액턴스는 물리 법칙에 따라 크기가 같다고 계산되므로, 오실레이터 회로의 위상 이동을 통해 매달린 물질의 영향을 측정하고 총 출력에서 제거할 수 있습니다.
고주파 전도도 액체 레벨 미터의 프로브는 저장 탱크에 설치되며, 프로브를 통해 액체 레벨 변화로 인한 고주파 신호 변화를 얻습니다. 프로브의 드라이빙-쉴드 끝은 고주파 전류가 매달린 물질을 통해 루프를 형성하는 것을 방지하여 측정의 정확성을 보장합니다.
관련 사진설계 특징
1. 고온, 고압 및 부식성 환경에 적합
2. 소음, 먼지, 안개 및 온도 변화에 영향을 받지 않음
3. 사각 지대 없음, 다양한 탱크에 이상적
4. 대형 탱크에 경제적
5. 대부분의 제어 시스템 및 계측기와 호환되는 4~20mA 출력
관련 사진기술 매개변수
| 제품 모델 | NYSP-M21 |
| 일반적인 응용 분야 |
낮은 유전율을 가진 액체 |
| 프로브 유형 | 실린더 경질 로드 PTFE/304 (선택 사항) |
| 측정 범위 | 3m, 20m |
| 전원 공급 장치 | 24VDC |
| 매체 온도 | -40~+200°C |
| 공정 연결 |
1" BSPT 나사 (표준) 플랜지 장착 (선택 사항)공정 압력 |
| -0.1~8.0MPa | 보호 등급 |
| IP67 방폭 | 방폭 등급 |
| Exia II CT6 (선택 사항) | 신호 출력 |
| 4...20mA/HART/RS485/Modbus... | 전기 인터페이스 |
| M20*1.5, ½" NPT | 참고: 제품은 사용자의 특정 요구 사항에 따라 맞춤 제작할 수 있습니다. |
