| 브랜드 이름: | NUOYING |
| 모델 번호: | NYSP-M20 |
| 모크: | 1 PC |
| 가격: | $326~$558/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
NYSP-M20 심정용 4-20mA 디지털 디스플레이 및 304 케이블 프로브 RF 어드미턴스 레벨 게이지
NYSP-M20RF어드미턴스 레벨 게이지작동 원리
RF 전도도 측정 기술은 고유한 장점을 가진 레벨 측정 기술입니다. 개념은 일반적인 정전 용량 측정 기술과 유사하지만, RF 전도도 기술은 전자 장치에 드라이버 쉴드 회로와 초퍼 회로를 통합하여 임피던스와 정전 용량 저항을 별도로 측정할 수 있습니다. 물리 법칙에 따라 임피던스와 리액턴스의 크기는 동일하므로, 발진기 회로의 위상 이동을 통해 부유 물질의 영향을 측정하고 전체 출력에서 제거할 수 있습니다.
무선 주파수 전도도 액체 레벨 미터의 프로브는 저장 탱크에 설치되며, 프로브를 통해 액체 레벨 변화로 인한 무선 주파수 신호 변화를 얻습니다. 프로브의 드라이빙-쉴드 끝은 부유 물질을 통해 RF 전류가 루프를 형성하는 것을 방지하여 측정의 정확성을 보장합니다.

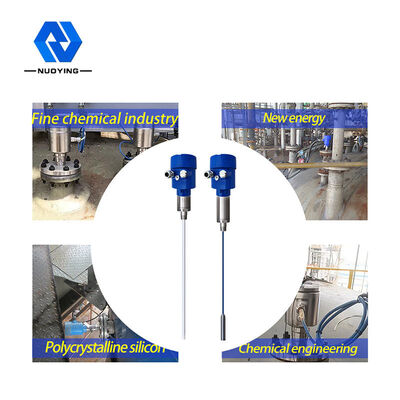

NYSP-M20RF어드미턴스 레벨 게이지 적용 분야
1. 유전: 원유 저장 탱크, 정제유 저장 탱크, 3상 분리기, 침전 탱크, 폐수 탱크, 유수 계면, 시추 진흙 탱크 등
2. 화학: 원유 증류탑, 원료 사일로, 중간 사일로, 반응 탱크, 고체 사일로, 아스팔트 저장 탱크 등
3. 야금: 용광로, 광석 사일로, 광석 분쇄기, 원료 사일로, 보조 재료 사일로, 알루미나 분말 사일로, 전해조 버퍼 탱크 등
4. 기타: 채석장, 탄광, 환경 보호, 조선 및 기타 산업.
NYSP-M20RF어드미턴스 레벨 게이지기술 매개변수
| 제품 모델 | NYSP-M20 |
| 일반적인 적용 |
심정용 |
| 프로브 유형 | 연성 케이블 304 (선택 사항) |
| 측정 범위 | 3m, 20m, 맞춤형 |
| 전원 공급 장치 | 24VDC |
| 매체 온도 | -40~+150℃ |
| 공정 연결 |
3/4" BSPT 나사 (표준) 플랜지장착 (선택 사항) |
| 공정 압력 | -0.1~1.6MPa |
| 보호 등급 | IP67 |
| 방폭 등급 | Exia II CT6 (선택 사항) |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*1.5, ½" NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 맞춤 제작할 수 있습니다.

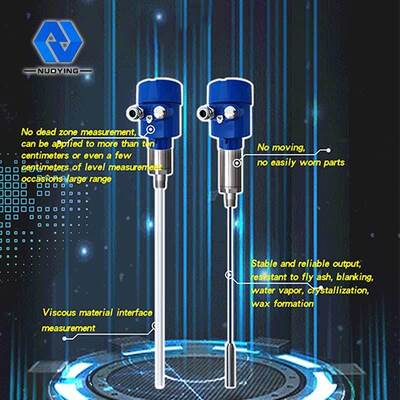

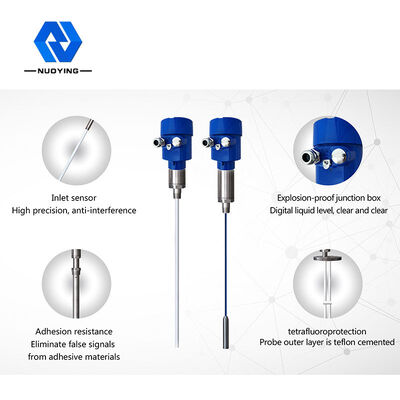

NYSP-M20RF어드미턴스 레벨 게이지관련 사진
