제품 상세 정보:
|
| 전형적인 신청: | 부식성 액체, 먼지, 고체 | 제품 모델: | NYSP-M17 |
|---|---|---|---|
| 안테나 유형: | 하드 로드 타입, 소프트 케이블 타입 | 안테나 재질: | PTFE, 304, 316 |
| 측정 범위: | 3m，20m | 측정 공정 온도 정확도: | -40~+130C |
| 신호 출력: | 4... 20mA/HART/RS485/Modbus | 전기 인터페이스: | M20 × 1.5, ½ "NPT |

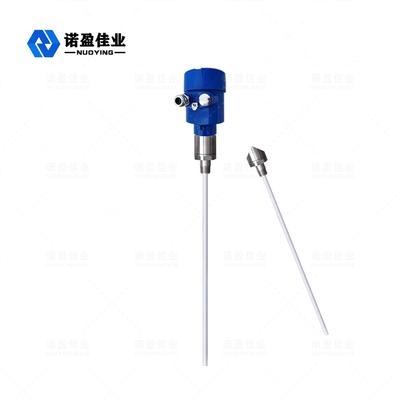

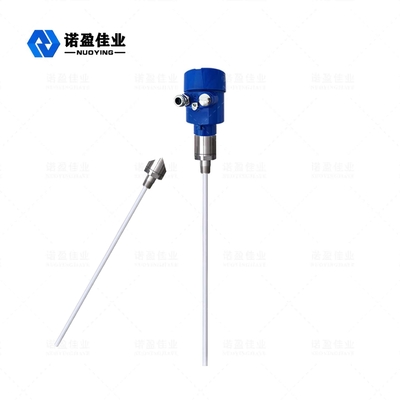

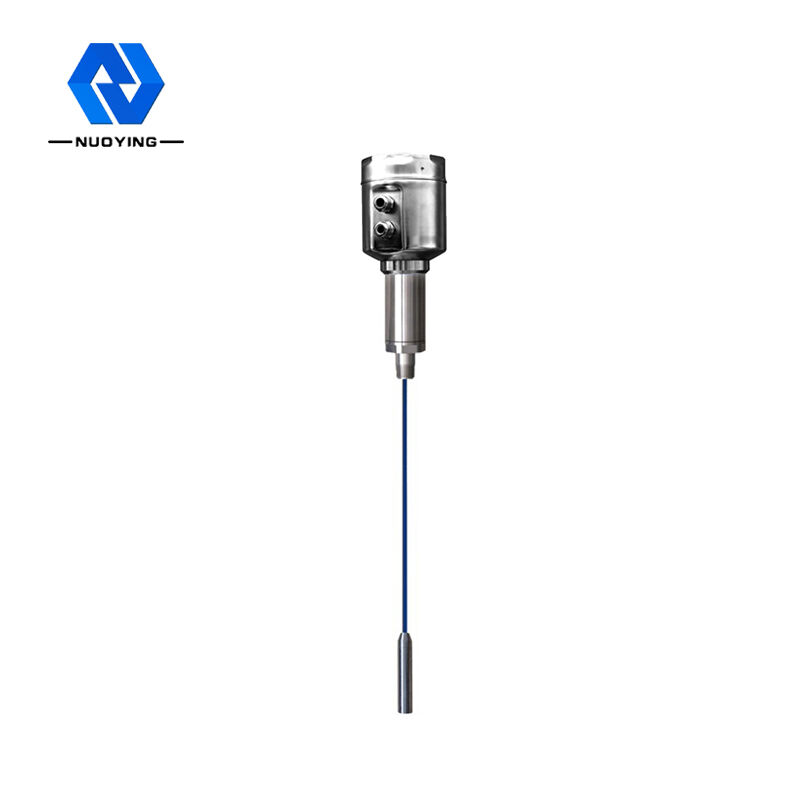

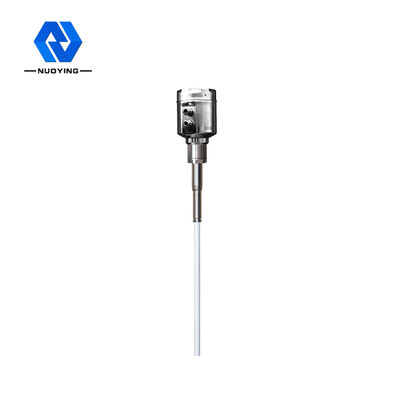

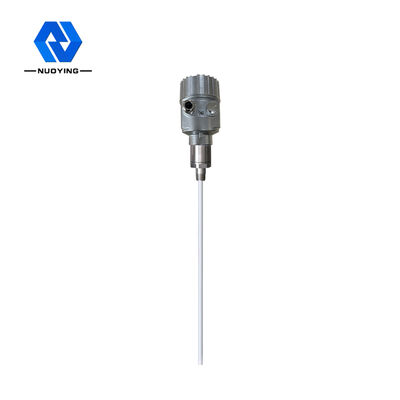

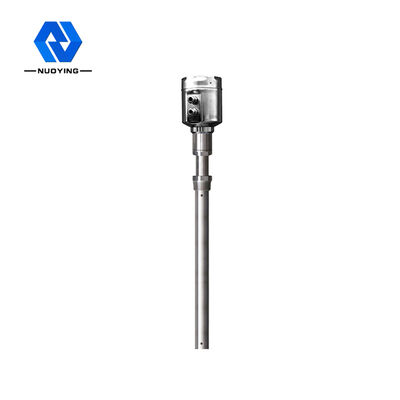

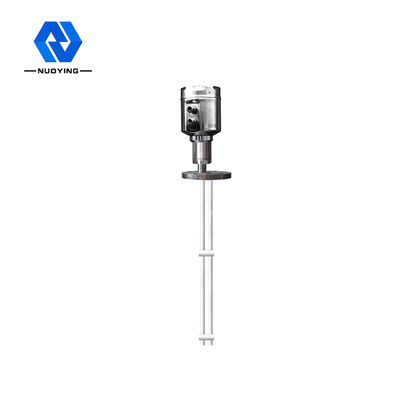

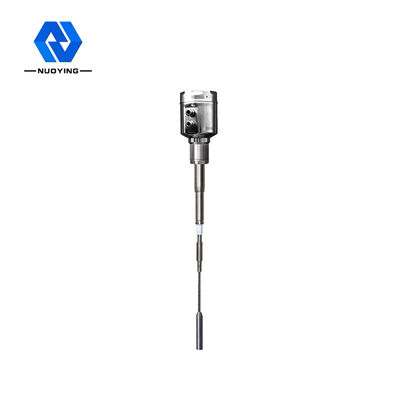

NYSP-M17 측정 가능한 부식성 액체 RF 어드미턴스 레벨 미터
NYSP-M17 RF 어드미턴스 레벨 미터 작동 원리
RF 어드미턴스 레벨 미터는 RF 어드미턴스 원리에 기반한 일종의 연속 레벨 측정 제품입니다.이 제품은 높은 안정성, 높은 감도 및 광범위한 적용이라는 장점을 가지고 있습니다.기존의 커패시턴스 레벨 미터와 비교하여 쉽고 편리하게 장비를 설정할 수 있는 모듈식 설계를 채택했습니다.설정 완료 후 정상적으로 사용이 가능하며 평생 유지보수가 필요 없습니다.이를 통해 사용자는 장비 작동을 시각화하고 적시에 문제를 처리할 수 있습니다.복잡한 산업 환경에서도 안전하고 신뢰할 수 있습니다.
RF 전도도 측정 기술은 고유한 장점을 가진 레벨 측정 기술입니다.개념은 일반적인 정전용량 측정 기술과 매우 유사하지만 RF 전도도 기술은 전자 장치에 드라이브 차폐 회로와 초퍼 회로를 추가하여 임피던스 및 용량 저항을 독립적으로 측정할 수 있습니다.물리적 법칙의 계산에 따르면 모든 서스펜션의 임피던스와 용량 저항은 동일하므로 서스펜션으로 인한 영향을 측정하고 발진 회로의 위상 편이에 의해 총 출력에서 제거할 수 있습니다.
RF 전도도 레벨 미터의 프로브는 탱크에 설치되며 레벨 변화로 인한 RF 신호의 변화는 프로브를 통해 얻습니다.프로브의 드라이브 쉴드는 RF 전류가 매달린 재료를 통해 루프를 형성하는 것을 방지하여 기기 측정의 정확성을 보장합니다.
|
일반적인 애플리케이션 |
부식성 액체, 먼지, 고체 |
| 제품 모델 |
NYSP-M17 |
| 안테나 유형 | 가동 가능한 케이블, 단단한 막대 |
| 안테나 재질 | PTFE, 304, 316 |
| 측정 범위 | 3m, 20m (깊은 우물의 경우 수백 미터 측정 가능, 맞춤형) |
| 측정 정확도 | 0.05%~0.1%F.에스 |
| 전원 공급 장치 | 24VDC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 공정 온도 | -40~+130℃ |
| 프로세스 압력 | -0.1~1.6MPa,-0.1~4.0MPa,-0.1~6.3MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 전기 인터페이스 | M20 × 1.5, ½ "NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYSP-M17 RF 어드미턴스 레벨 미터 설계 기능
고유한 걸림 방지 재료 드라이브 실드 회로 설계는 걸림 방지 기능을 향상시킵니다.
전력 공급 범위.13~35VDC
적응형 프로브 프로세스 온도.- 100℃~800℃
사각 측정 없음, 수십 센티미터 또는 몇 센티미터의 레벨 측정에 적용 가능
최대 측정 범위는 수백 미터 또는 수백 미터에 이를 수 있습니다.
점성 물질의 인터페이스 측정은 장비의 가장 큰 장점입니다.
비산회, 블랭크, 수증기, 결정화 및 왁스 침전물에 대한 내성이 있는 안정적이고 신뢰할 수 있는 출력
유지 보수 없음, 움직이는 부품 없음, 마모가 쉬운 부품 없음, 정기적인 청소, 유지 보수 및 시운전 없음
