제품 상세 정보:
|
| 전형적인 신청: | 단단한 액체, 재 | 제품 모델: | NYSP-M16 |
|---|---|---|---|
| 안테나 유형: | 하드 로드 타입, 소프트 케이블 타입 | 안테나 재질: | PTFE, 304, 316 |
| 측정 범위: | 3m，20m | 측정 정확도: | 0.05%~0.1% F.S |
| 신호 출력: | 4... 20mA/HART/RS485/Modbus | 전기 인터페이스: | M20 × 1.5, ½ "NPT |

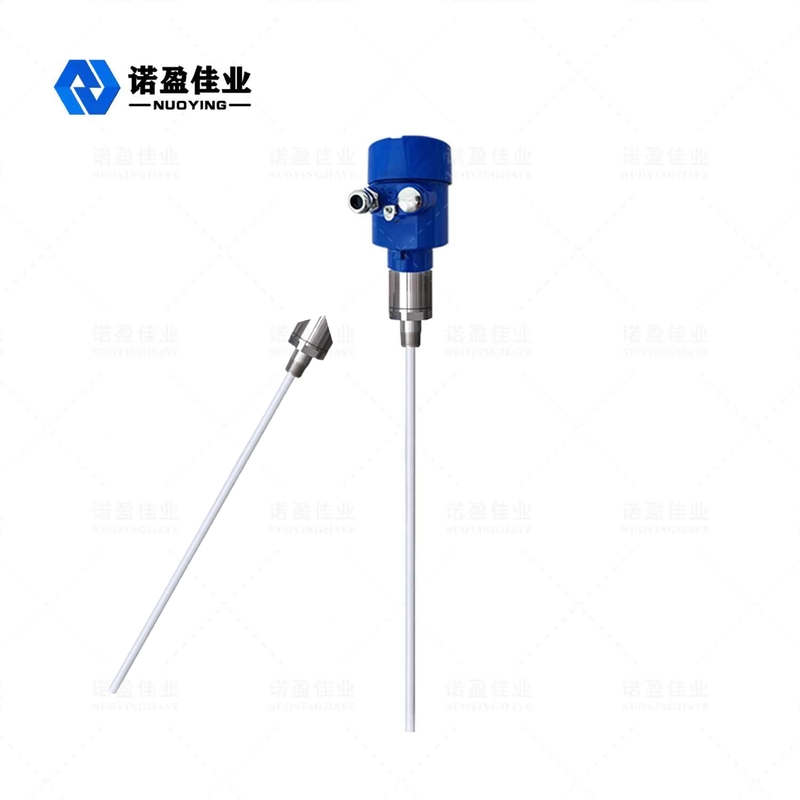

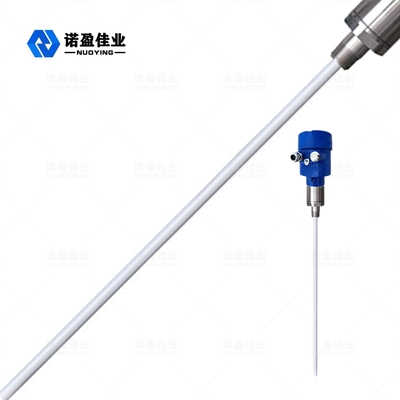

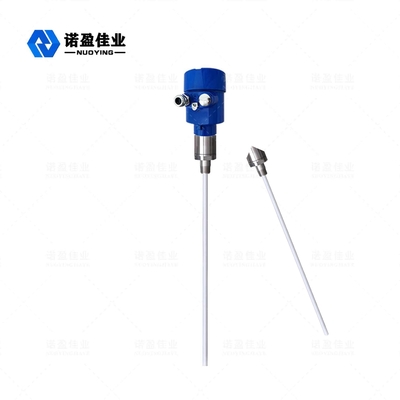

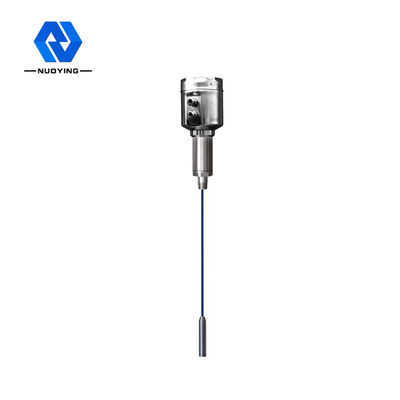

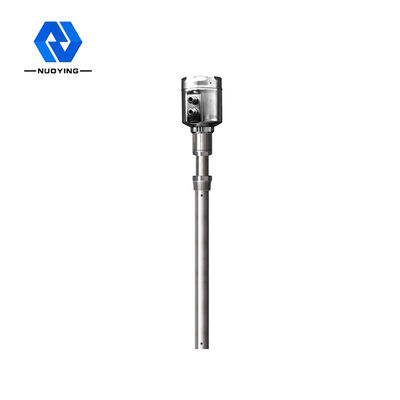

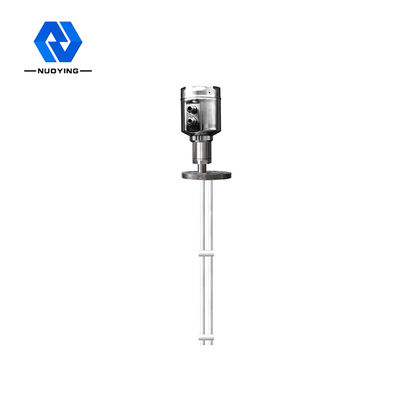

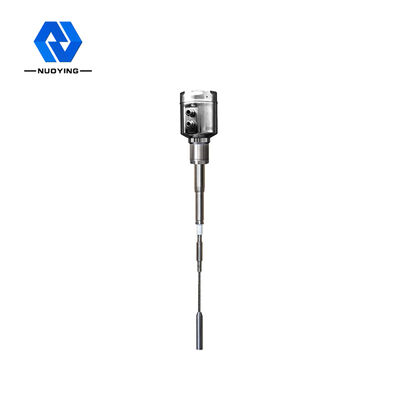

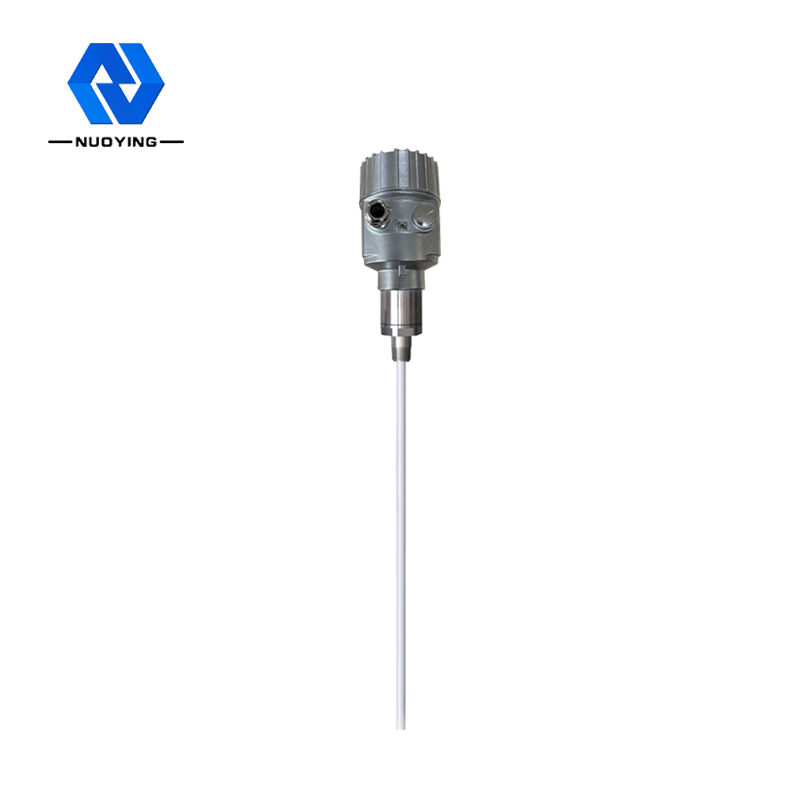

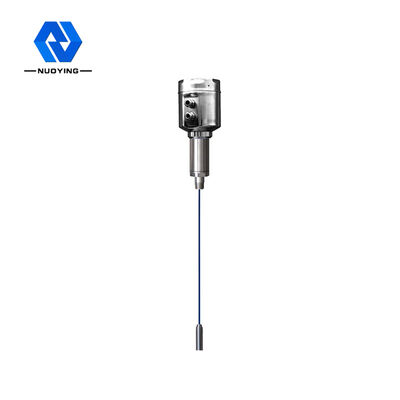

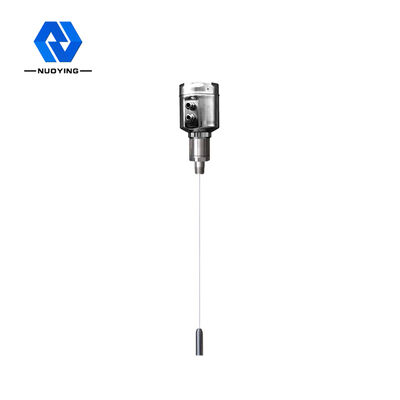

NYSP-M16 걸림 방지 기능 안정적인 신뢰할 수 있는 RF 어드미턴스 레벨 미터
NYSP-M16 RF 어드미턴스 레벨 미터 작동 원리
RF 어드미턴스 레벨 미터는 RF 어드미턴스 원리에 기반한 연속 레벨 측정 제품입니다.이 제품은 높은 안정성, 높은 감도 및 광범위한 적용이라는 장점을 가지고 있습니다.기존의 정전식 레벨 미터와 비교하여 모듈식 설계를 사용하여 간단하고 편리하게 장비를 설정할 수 있습니다.설정이 완료되면 정상적으로 사용하실 수 있으며 평생 유지보수가 필요 없습니다.이를 통해 사용자는 장비의 동작을 직관적으로 이해하고 문제를 적시에 처리할 수 있습니다.또한 복잡한 산업 현장에서도 안전하고 신뢰할 수 있습니다.
RF 어드미턴스 측정 기술은 고유한 장점을 가진 재료 레벨 측정 기술입니다.개념은 일반적인 정전용량 측정 기술과 매우 유사하지만 RF 어드미턴스 기술은 전자 장치에 Driving Shield 회로와 Chopper 회로를 추가하여 임피던스 및 정전용량 리액턴스의 독립적인 측정을 실현할 수 있습니다.물리 법칙의 계산에 따르면 매달린 재료의 임피던스와 용량 성 리액턴스는 동일하므로 매달린 재료로 인한 영향을 측정하고 진동 회로의 위상 이동을 통해 총 출력에서 제거할 수 있습니다.
RF 어드미턴스 레벨 미터의 프로브는 저장 탱크에 설치되며, 프로브를 통해 재료 레벨의 변화로 인한 RF 신호의 변화를 얻습니다.프로브의 Driving Shield 끝은 RF 전류가 매달린 재료를 통해 루프를 형성하는 것을 방지하여 기기 측정의 정확성을 보장할 수 있습니다.
|
일반적인 애플리케이션 |
액체, 먼지, 고체 |
| 제품 모델 |
NYSP-M16 |
| 안테나 유형 | 가동 가능한 케이블, 단단한 막대 |
| 안테나 재질 | PTFE, 304, 316 |
| 측정 범위 | 3m, 20m (깊은 우물의 경우 수백 미터 측정 가능, 사용자 정의 가능) |
| 측정 정확도 | 0.05%~0.1%F.에스 |
| 전원 공급 장치 | 24VDC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 공정 온도 | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
| 프로세스 압력 | -0.1~1.6MPa,-0.1~4.0MPa,-0.1~6.3MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 전기 인터페이스 | M20 × 1.5, ½ "NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYSP-M16 RF 어드미턴스 레벨 미터 설계 기능
걸림 방지 소재의 고유한 드라이빙 쉴드 회로 설계로 걸림 방지 소재 능력이 향상됩니다.
전력 공급 범위: 13~35VDC
적응 프로브의 공정 온도: - 100℃~800℃
데드존 측정이 없어 10센티미터 이상 또는 수센티미터 이상의 레벨 측정에 적용할 수 있습니다.
최대 측정 범위는 수백 미터, 심지어 수백 미터에 이를 수 있습니다.
점성 물질의 인터페이스 측정은 장비의 큰 장점입니다.
비산재, 블랭킹, 수증기, 결정화 및 왁스 침착에 대한 내성이 있는 안정적이고 신뢰할 수 있는 출력
유지 보수 없음, 움직이는 부품 없음, 쉽게 마모되는 부품 없음, 정기적인 청소, 유지 보수 및 디버깅 없음
