제품 상세 정보:
|
| 전원 동작 범위: | 24 Ｖ 직류 | 조사 프로세스 온도: | -40' C~150' Ｃ |
|---|---|---|---|
| 안정: | 마모 부분에 아니오 쉬운 어떤 활동 | 보호 등급: | IP67 |
| 프로세스 연결: | (선택적인) 플랜지 | 방폭 등급: | (선택적인) 엑스아 II CT6 Ga |
| 신호 출력: | 4...20mA /HART/RS485/ 모드 버스. | 프로세스 압력: | -0.1 ~2.5MPa |
| 하이 라이트: | 회로 RF 어드미턴스 레벨 송신기,부식성 액체 RF 어드미턴스 레벨 스위치,IP67 어드미턴스 유형 RF 송신기 |
||

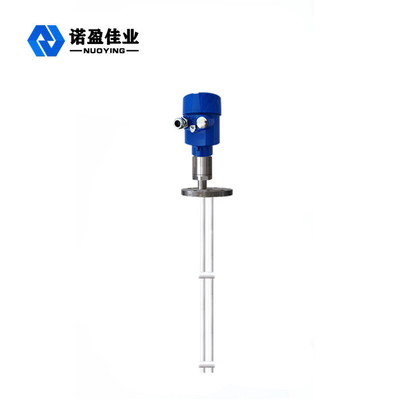

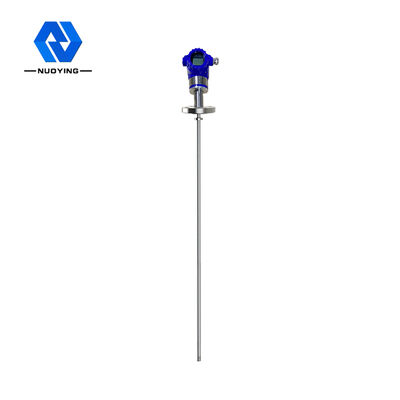

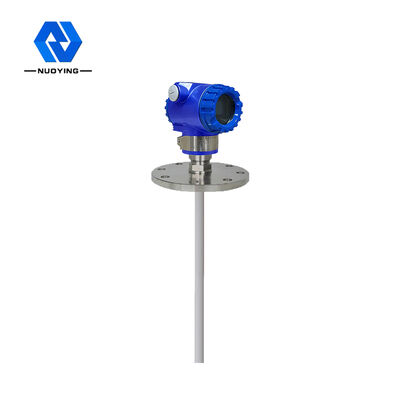

강한 부식성 액체를 위한 유일한 회로 디자인 RF 허용 수준 전송기
작동 원리강한 부식성 액체를 위한 유일한 회로 디자인 RF 허용 수준 전송기
재료 레벨 미터는 고주파 기술을 사용하여 전자 회로에서 프로브에 저전력 무선 주파수 신호를 생성합니다.프로브는 민감한 요소로 작동하고 재료 레벨의 유전 상수로 인한 신호 변화를 전자 회로로 피드백합니다.이러한 변화에는 커패시턴스 및 컨덕턴스의 변화가 포함되므로 리액턴스(커패시턴스 리액턴스와 임피던스의 포괄적인 변화 신호)는 전자 회로에서 처리됩니다.리액턴스의 변화는 극의 고주파 신호의 위상을 변화시킵니다.따라서 극의 고주파 신호와 전자 회로의 기준 신호 사이의 위상 차이도 변경됩니다.변경이 처리된 후 드라이브 출력 회로는 경보 신호를 보내 사일로에 재료가 있는지 여부를 감지합니다.
디자인 특징강한 부식성 액체에 대한 고유한 회로 설계 RF 어드미턴스 레벨 전송기
◎ 걸림 방지: 독특한 구동 실드 회로 설계로 걸림 방지 기능 향상
◎ 전원 공급 범위: 전원 공급 작동 범위: 13 ~ 35vdc
◎ 프로브 공정 온도: - 100 ℃ ~ 800 ℃
◎데드존 측정이 없고 10cm 이상 또는 수 센티미터 이상의 광범위한 재료 레벨 측정에 적용 가능
◎ 최대 측정 범위는 수백 미터, 심지어 수백 미터에 달할 수 있습니다.
◎점성 물질 계면 측정은 이 기기의 큰 장점입니다.
◎ 안정적이고 안정적인 출력, 비산회, 낙하 물질, 수증기, 결정화 및 왁스 내성
◎ 움직임이없고, 착용하기 쉬운 부품이 없으며, 정기적 인 청소, 유지 보수 및 디버깅이 필요 없습니다.
기술적인 매개변수강한 부식성 액체에 대한 고유한 회로 설계 RF 어드미턴스 레벨 전송기
| 일반적인 응용 | 액체(부식, 전도도, 저유전율, 교반, 계면, 전기탈수, 점도, 깊은 우물, 매우 넓은 범위 및 기타 경우) |
| 먼지(전도성, 절연성 분말 등) | |
| 고체(전도성, 절연성, 초고온 절연성 고체 등) | |
|
제품 모델
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
안테나 형태
|
소프트 케이블, 절연 소프트 케이블, 비절연 소프트 케이블, 하드 로드, 절연 하드 로드, 양단 절연 하드 로드, 원통형 하드 로드 |
| 안테나 재질 | PTFE,304,316 |
| 측정 범위 | 3m, 20m(깊은 우물은 수백 미터를 측정할 수 있으며 사용자 정의할 수 있음) |
| 파장 | 635-650mm |
| 측정 정밀도 | 0.05%~0.1%FS |
| 전원 공급 장치 | 24VDC |
|
신호 출력 |
4...20mA/HART/ RS485/모드버스.... |
| 공정 온도 | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| 공정 압력 |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| 프로세스 연결 | 나사산, 플랜지(선택 가능) |
| 전기 인터페이스 | M20*1.5, ½ "NPT |
| 보호 수준 | IP65,IP67,IP68(선택 가능) |
| 방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
