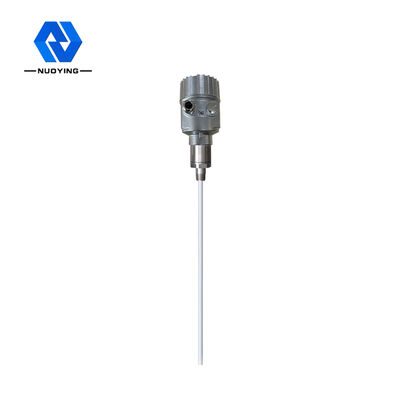

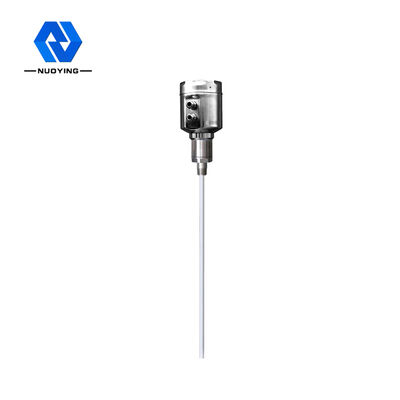

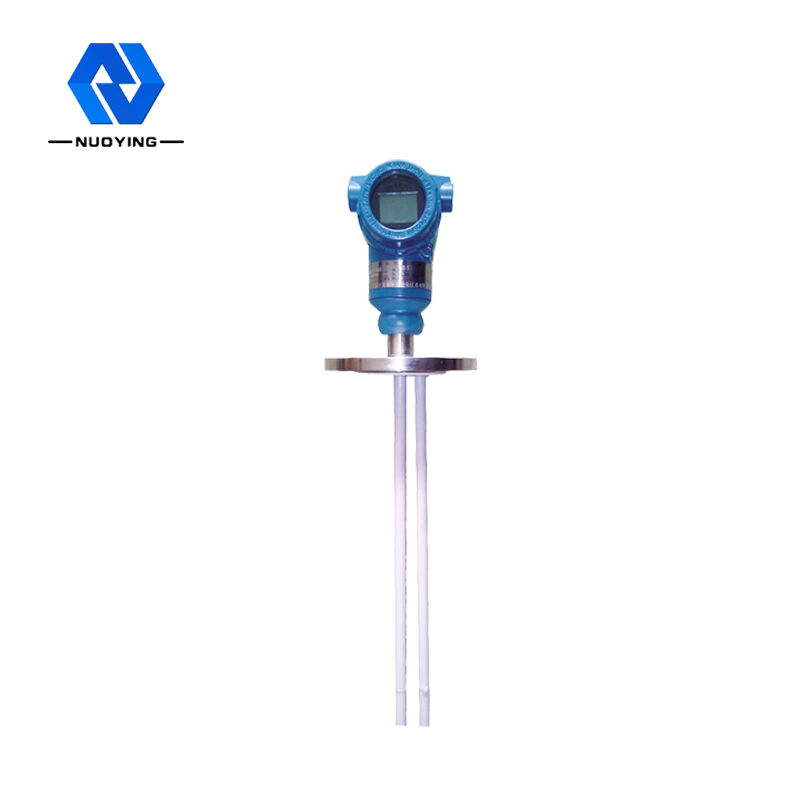

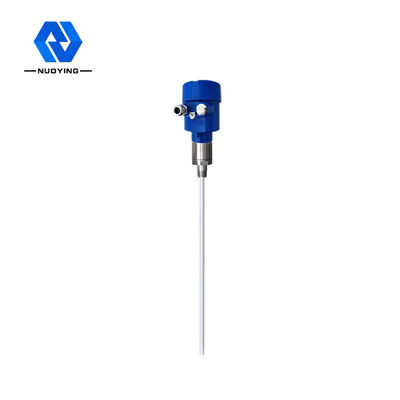

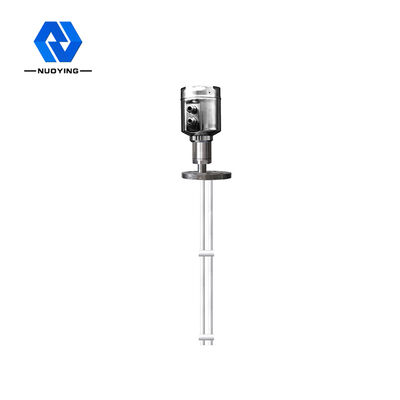

NYSP-M22 RF 어드미턴스 레벨 트랜스미터 (저유전율 액체용)
NYSP-M22 RF 어드미턴스 레벨 트랜스미터 (저유전율 액체용)의 작동 원리
RF 어드미턴스 레벨 미터는 주로 감지 부분과 전송 부분으로 구성됩니다. 감지 부분에는 프로브, 보호 케이스 등이 포함됩니다. 변조 구동 증폭기, 필터 감쇠 링크, 전압 제한 및 전압-전류 변환 회로 등이 포함됩니다. 브리지 원리에 따라 액체 레벨 상승으로 인한 커패시턴스 증가가 브리지를 불균형하게 만듭니다. 동시에 브리지의 불균형에 비례하는 복조기의 출력 전압은 필터링 및 증폭되고, 출력 감쇠되며, 전압/전류로 변환됩니다. 레벨에 비례하는 4-20mA 전류 신호. 무선 주파수 커패시턴스 레벨 미터 또는 무선 주파수 어드미턴스 레벨 미터 모두 매체의 레벨을 정확하게 측정할 수 있지만, 일반적인 무선 주파수 커패시턴스 레벨 미터에 비해 무선 주파수 어드미턴스 레벨 미터는 재료 레벨 측정에 더 적합합니다. 왜냐하면 재료 레벨 측정에 대한 부착물의 영향을 잘 처리할 수 있기 때문입니다.
설계 특징NYSP-M22 RF 어드미턴스 레벨 트랜스미터 (저유전율 액체용)
◎ 부착 방지: 독특한 구동 차폐 회로 설계로 부착 방지 기능 향상
◎ 전원 공급 범위: 전원 작동 범위: 13 ~ 35VDC
◎ 프로브 공정 온도: - 100 ℃ ~ 800 ℃
◎ 무영역 측정, 10cm 또는 심지어 몇 cm 이상의 넓은 범위의 재료 레벨 측정에 적용 가능
◎ 최대 측정 범위는 수십 미터, 심지어 수백 미터에 도달 가능
◎ 점성 재료 계면 측정은 이 기기의 큰 장점입니다.
◎ 안정적이고 신뢰할 수 있는 출력, 비산 먼지, 낙하물, 수증기, 결정화 및 왁스에 강함
◎ 움직이는 부품 없음, 마모되기 쉬운 부품 없음, 정기적인 청소, 유지 보수 및 디버깅 불필요
기술 매개변수NYSP-M22 RF 어드미턴스 레벨 트랜스미터 (저유전율 액체용)
| 일반적인 응용 분야 | 액체 (부식성, 전도성, 저유전율, 교반, 계면, 전기 탈수, 점성, 심정, 초광범위 등) |
| 먼지 (전도성, 절연 분말 등) | |
| 고체 (전도성, 절연성, 초고온 절연 고체 등) | |
|
제품 모델 |
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
안테나 형태 |
연질 케이블, 절연 연질 케이블, 비절연 연질 케이블, 경질 로드, 절연 경질 로드, 양단 절연 경질 로드, 원통형 경질 로드 |
| 안테나 재질 | PTFE, 304, 316 |
| 측정 범위 | 3m, 20m (심정은 수백 미터 측정 가능하며 맞춤 제작 가능) |
| 파장 | 635-650mm |
| 측정 정밀도 | 0.05%~0.1%F.S |
| 전원 공급 장치 | 24VDC |
|
신호 출력 |
4...20mA/HART/ RS485/Modbus... |
| 공정 온도 | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| 공정 압력 |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| 공정 연결 | 나사산, 플랜지 (선택 사항) |
| 전기 인터페이스 | M20*1.5, ½ "NPT |
| 보호 등급 | IP65, IP67, IP68 (선택 사항) |
| 방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb (자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 맞춤 제작할 수 있습니다.
