제품 상세 정보:
|
| 일반적인 응용: | 특별히 스트롱에 부식성 액체를 위해 | 제품 모델: | NYCSUL-501 |
|---|---|---|---|
| 설치 방법: | 플랜지, 빠져 나아갑니다 | 측정 범위: | 6m, 20m |
| 안테나 소재: | PTFE, 304, 316 | 프로세스 온도: | -184 ~ +260' Ｃ |
| 프로세스 압력: | -0.1 ~ 1.6MPa | 신호 출력: | 4-20 마 /HART/RS485/Modbus |
| 하이 라이트: | RF 커패시턴스 액체 레벨 미터,20m 액체 레벨 미터,플랜지 액체 RF 어드미턴스 레벨 송신기 |
||

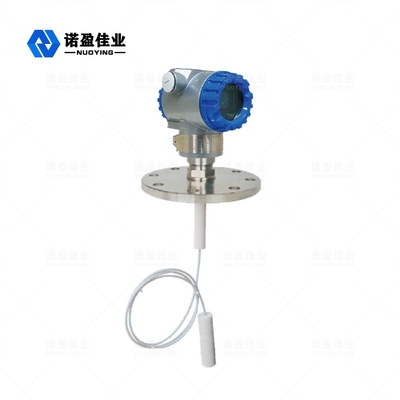

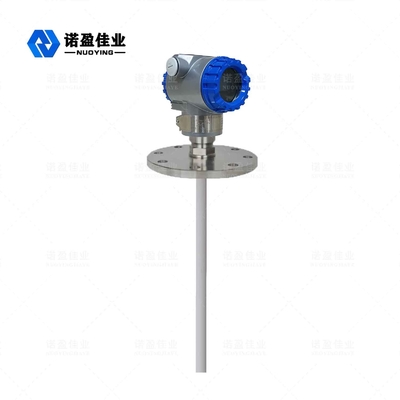

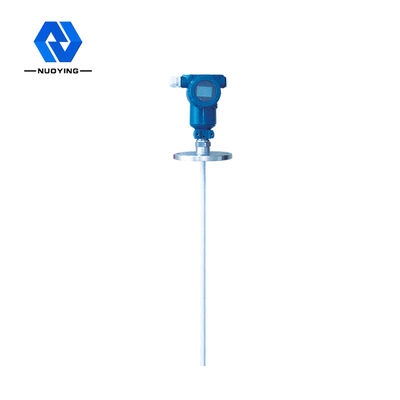

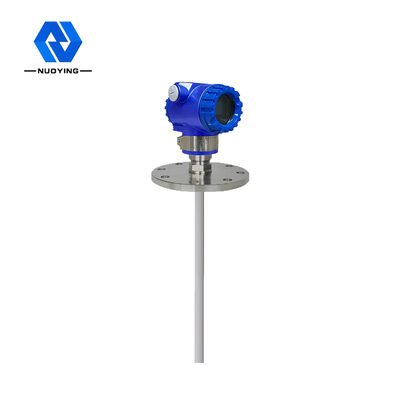

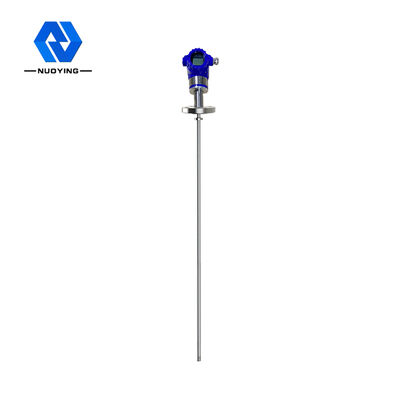

높은안정성과 신뢰성 RF 커패시턴스 액체레벨 미터다양한 액체 응용
다양한 프로브 유형 및 재료RF 커패시턴스 액위 측정기 설치가 용이영형작동 원리
RF 커패시턴스 기술을 기반으로 합니다.프로브에 무선 주파수를 가하고 지속적인 분석을 통해 주변 환경의 영향을 파악합니다.재료마다 고유한 유전 상수가 있고 공기의 전도도와 다르기 때문입니다.프로브가 재료에 접촉하면 작은 정전용량 이동에 의해 반영된 총 임피던스가 변경됩니다.통전된 프로브와 컨테이너 벽이 커패시터처럼 함께 형성되기 때문에 프로브 절연체와 주변 공기가 유전체가 됩니다.공기(유전상수 1.0)가 다른 물질(유전상수>1.0)로 대체될 때 정전용량 값의 변화는 임피던스를 변경합니다.이 효과는 회로에 의해 측정된 다음 감도 설정(회로)에 의해 설정된 기준 데이터와 비교됩니다.
또한 RF Admittance 기술에 Driving-Shield 및 초퍼 회로를 추가하여 임피던스와 커패시턴스의 개별 측정을 실현할 수 있습니다.이러한 방식으로 RF 어드미턴스 레벨 미터는 측정 과정에서 매달린 재료 영향으로 인해 오도되는 것을 방지할 수 있습니다.이는 측정 정확도를 보장합니다.
RF 커패시턴스 액체 레벨 미터 설계 기능
★ 통합 모듈식 변환기 및 센서, 움직이는 부품 없음, 높은 신뢰성 및 강력한 간섭 방지 기능
★ 다중 프로브 형태, 다중 공정 연결 형태 및 다중 제조 재료로 더 넓은 적용성 또한 사용자 정의할 수 있습니다.
★ 설치 및 디버그가 쉽고 유지 관리가 편리합니다.
RF 커패시턴스 액체 레벨 미터기술적인 모수
| 일반적인 응용 | 액체, 특히 강한 부식성 액체용 |
| 제품 모델 | NYDR-3051 |

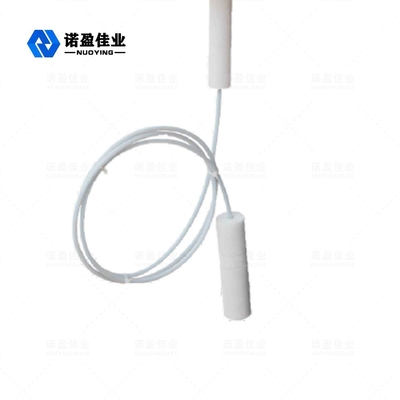

| 안테나 유형 | 소프트 케이블, 하드 로드. |
| 안테나 재질 | PTFE, 304, 316 |
| 측정 범위 | 6m, 20m |
| 시간 지연 | 0~30초 연속 조정 가능 |
| 공정 온도 | -184 ~ +260°C |
| 공정 압력 | -0.1 ~ 1.6MPa |

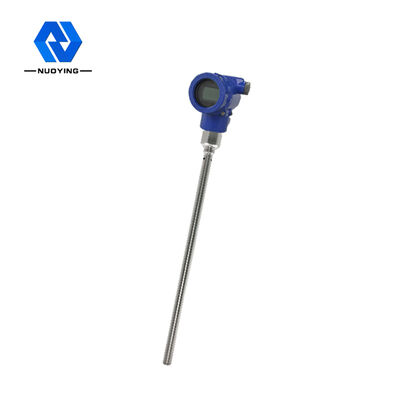

| 프로세스 연결 | 스레드, 플랜지 |
| 전기 인터페이스 | M20 x 1.5,1/2" NPT |
| 전원 공급 | 24VDC |
| 신호 출력 | 4-20mA /HART/RS485/모드버스 |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(인증서 세부정보) |

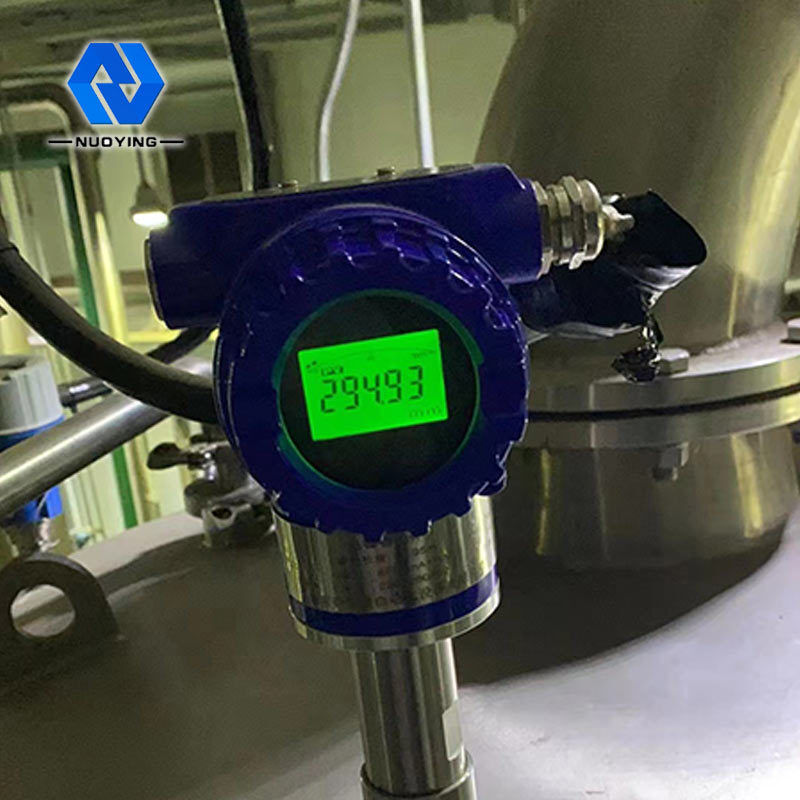

RF 커패시턴스 액체 레벨 미터제품 적용
용량성 레벨 미터는 개방 또는 압력 용기에 있는 거의 모든 강하거나 약하거나 부식성이 없는 매체의 연속 레벨 측정에 사용할 수 있습니다.널리 사용되는 분야: 석유, 화학, 비료, 야금, 천연 가스, 발전소, 기계, 제조, 제약 공장, 하수 처리, 식품 및 기타 액위 감지 및 제어 산업 행사.
