제품 상세 정보:
|
| 전원 동작 범위: | 13~35 VDC | 조사 프로세스 온도: | -100' C~800' Ｃ |
|---|---|---|---|
| 안정성: | 마모 부분에 아니오 쉬운 어떤 활동, 청소하기 위한 어떤 필요, 결함을 제거한 유지 | 보호 클래스: | IP65, IP67, IP68(optional) |
| 프로세스 접속: | 스레드와 플랜지 (선택적) | 방폭 등급: | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다) |
| 신호 출력: | 4...20mA/HART/RS485/ 모드 버스. | 프로세스 압력: | -0.1 ~1.6MPa, -0.1 ~4.0MPa, -0.1 ~6.3MPa |
| 하이 라이트: | 지적 RF 입장허가 준위 전송기,35 VDC RF 입장허가 준위 전송기,기름 탱크 입장허가 유형 레벨 센서 |
||

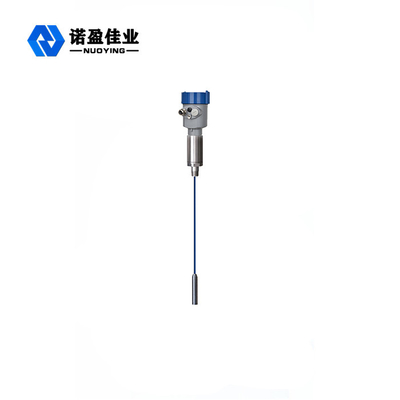

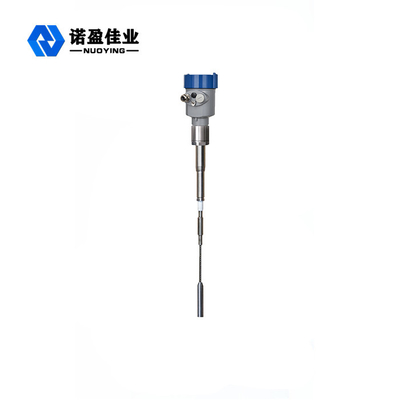

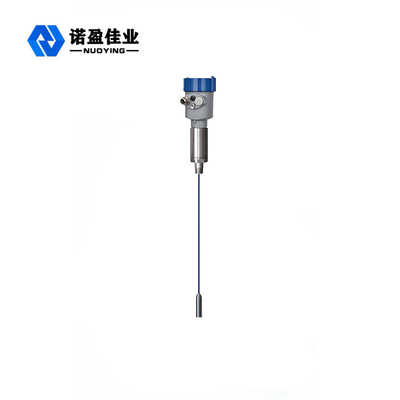

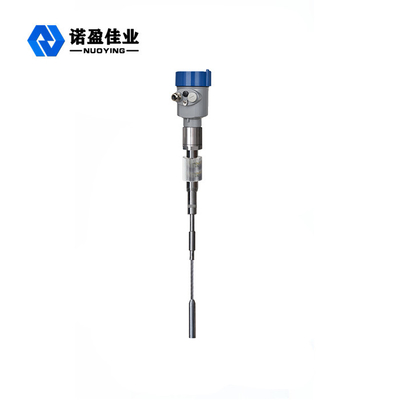

NYSP 지적 RF 입장허가 준위 전송기 유일한 구동 차폐 회로 설계
NYSP 지적 RF 입장허가 준위 전송기의 작업 원칙
무선주파수 입장허가 액면계는 무선주파수 입장허가의 원리를 기반으로 한 연속적 단계 측정 제품이고 제품이 고안정성, 고감도와 폭넓은 응용이라는 유리한 입장에 있습니다. 전통적 전기 용량 액면계와 비교해서, 모듈 설계는 단순하고 편리한 미터 자연을 달성하기 위해 채택됩니다. 일단 설정이 완료되면, 미터는 정상적으로 사용될 수 있고 점검이 평생 자유롭게 합니다. 사용자들은 직관적으로 장비의 작전을 이해할 수 있고 복잡한 산업적 상황에서, 문제와 적시 거래가 또한 안전하고 믿을 만합니다.
무선주파수 입장허가 측정 기술은 고유 장점과 일종의 준위 측정 기술입니다. 비록 개념이 매우 일반적 전기 용량 측정 기술과 유사하지만, RF 입장허가 기술은 드라이빙실드 회로와 초퍼 회로를 전자장치에 추가하고 따라서 그것이 물리학의 법칙에 임피던스와 전기 용량 reactance.according의 분리 측정을 실현하 그래서, 어떠한 매달리는 물질의 임피던스와 리액턴스가 똑같 그래서, 매달리는 물질에 의해 초래된 효과가 측정되고 오실레이팅 회로의 위상 시프트에 의해 총샌산량으로부터 제거될 수 있습니다.

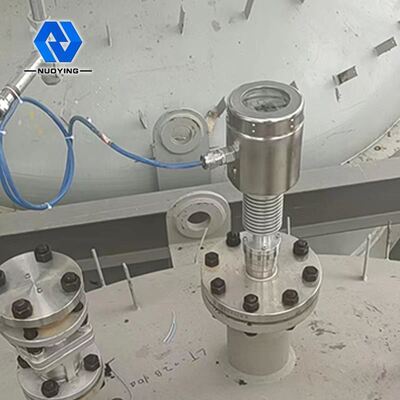

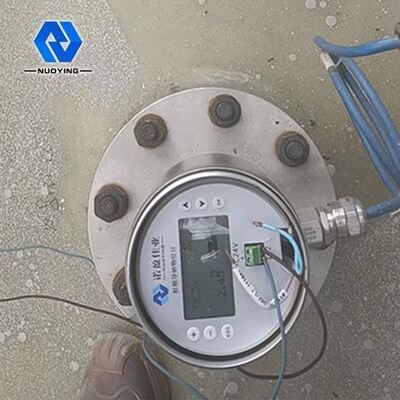

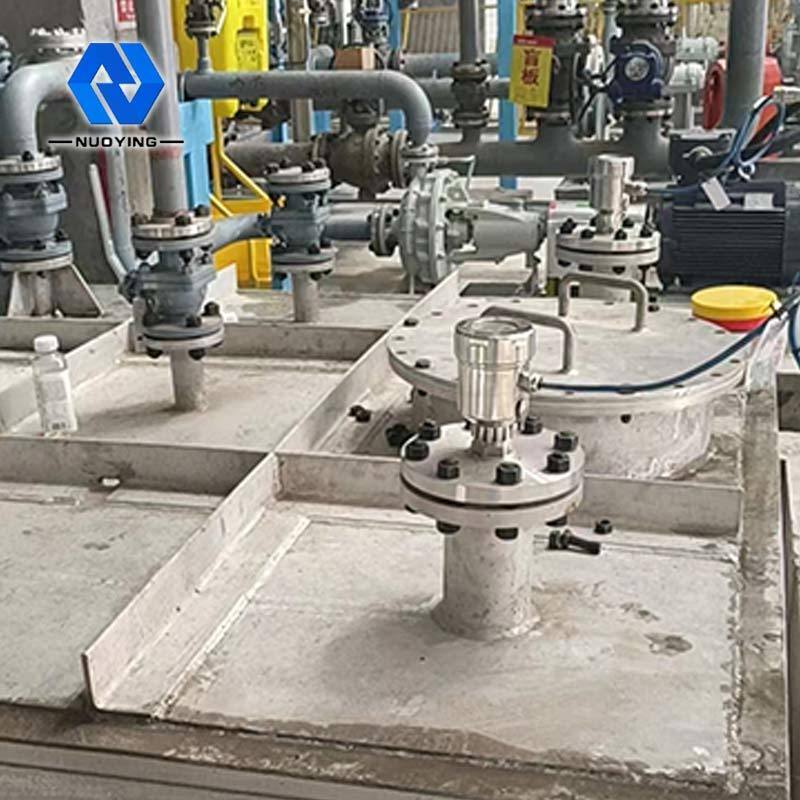

무선주파수 입장허가 액면계의 탐침은 저장 탱크에 설치되고 그 그 수위 변화에 의해 초래된 고주파 신호 변화가 탐침을 통하여 획득됩니다. 미터 측정의 정확도를 보증하면서, 구동 차폐 프로브 첨단은 매달리는 재료를 통하여 RF 전류가 루프를 형성하는 것을 예방합니다.
NYSP 지적 RF 입장허가 준위 전송기의 설계 특성
매달린 반대 ◎ : 유일한 구동 차폐 회로 설계는 반대 매달리는 능력을 향상시킵니다
◎ 전원 공급기는 이릅니다 : 전원 공급기 동작 영역 : 13 ~ 35vdc
◎ 조사 프로세스 온도 : - 100 Ｃ ~ 800 Ｃ

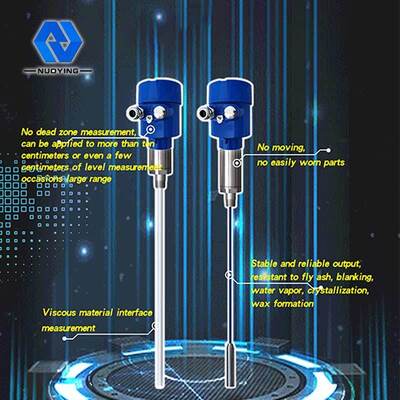

◎No 불모지 측정이 10 센티미터 이상 또는 심지어 여러 센티미터의 소재 레벨 측정 경우의 광범위한 범위에 적용될 수 있습니다
◎The 최대 측정 범위는 수 백의 미터 심지어 백 미터에 도달할 수 있습니다
◎Viscous 소재 인터페이스 측정은 이 기구의 큰 장점입니다
◎stable과 믿을 만한 출력이 재를 날리도록 저항하여 물질, 수증기, 결정화와 왁스를 넘어뜨립니다
◎no 운동, 입도록 쉬운 어떤 부분, 어떤 정기 크리닝, 유지와 디버깅
기술적인 매개 변수

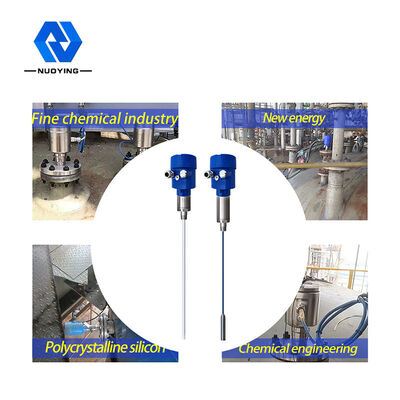

| 전형적인 애플리케이션 | 액체 (부식, 전도성, 저유전 상수 값, 휘저음, 인터페이스, 전기 탈수, 점착성, 깊은 우물, 극단적 광범위한 범위와 다른 이유) |
| 재 (파우더, 기타 등등을. 격리한 전도성) | |
| 솔리드 (격리한 전도성, 고체, 기타 등등을. 격리하는 초고온) | |
|
제품 모델
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
안테나 형상
|
부드러운 케이블, 격리된 부드러운 케이블, 비 격리된 부드러운 케이블, 단단한 로드, 격리된 단단한 로드, 양쪽 끝에 있는 격리된 단단한 로드, 원통 단단한 로드 |
| 안테나 소재 | PTFE,304,316 |
| 측정 범위 | 3m, 20m (깊은 우물이 수 백의 미터를 측정할 수 있고, 맞춤화될 수 있습니다) |
| 사고 방식 | 635-650mm |
| 측정 정밀도 | 0.05%~0.1%F.S |
| 전원 공급기 | 24VDC |
|
신호 출력 |
4...20mA/HART/ RS485/Modbus.... |
| 프로세스 온도 | -40~+130C,-100~+200C, -40~+260C, -50~+500C |
| 프로세스 압력 |
-0.1~1.6MPa,-0.1~4.0MPa, - 0.1~6.3MPa |
| 프로세스 접속 | 나사산, 플랜지 (선택 가능한) |
| 전기 인터페이스 | M20*1.5,12 ″NPT |
| 보호레벨 | (선택 가능한) IP65,IP67,IP68 |
| 방폭 등급 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다) |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
