제품 상세 정보:
|
| 애플리케이션: | 전도액, 인터페이스 | 프로브 유형: | 격리된 연성 케이블 |
|---|---|---|---|
| 측정 범위: | 0~30m | 프로세스 접속: | 나사산, 플랜지 (선택적), |
| 보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~150C |
| 신호 출력: | 4-20mA / 하트 (2선 와이어 / 4선) | 전원 공급기: | (13-35)vDC |
| 하이 라이트: | RF 연속 레벨 송신기,연속 레벨 송신기 절연 유연,RF 인터페이스 레벨 송신기 |
||

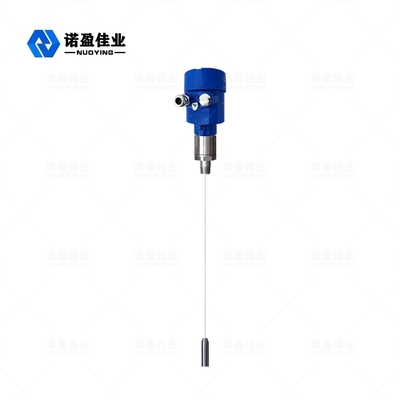

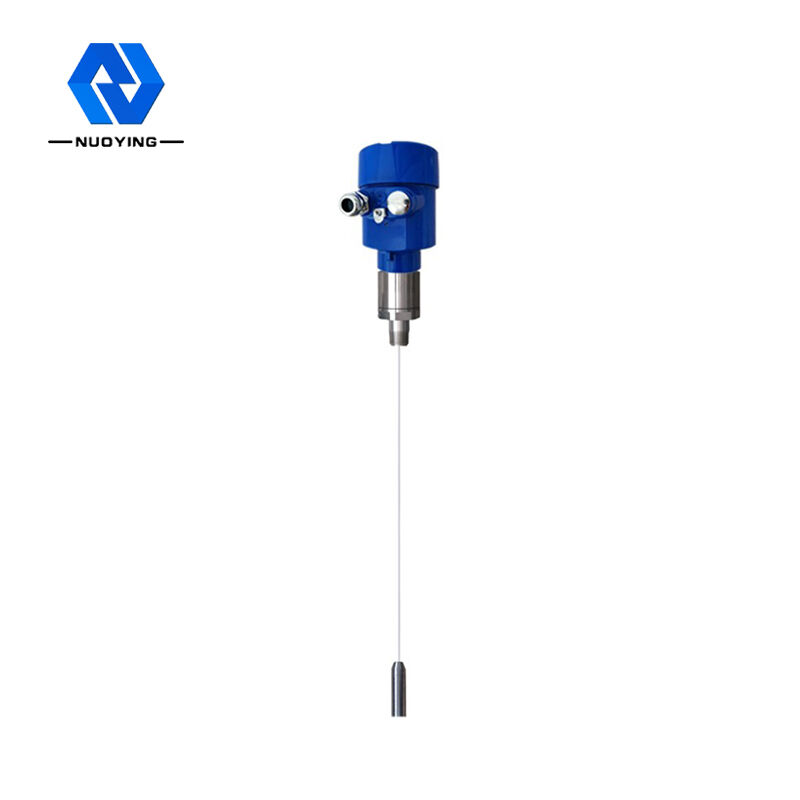

NYSP-Z19 Rf 어드미턴스 레벨 미터
Rf 어드미턴스 레벨 미터는 연속 레벨 측정에 사용되는 범용 레벨 미터이며 제품은 산업 및 광산 현장에서 사용되며 대부분의 응용 분야에 적합하며 기기는 회로 장치, 방폭 하우징 세트 및 막대 유형 또는 케이블 유형 감지 요소, 센서는 다양한 모델을 사용할 수 있으며 장비는 전체 또는 개별 설치로 선택할 수 있습니다.
RF 승인 레벨 미터기술적인 모수
| 애플리케이션 | 전도성 액체, 인터페이스 |

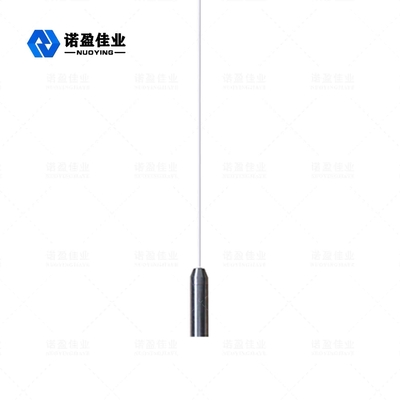

| 프로브 유형 | 절연 연성 케이블 |
| 측정 범위 | 0~6m |
| 공정 온도 | -40~150℃ |
| 주위 온도 | -40 ℃ ~ + 70 ℃ |
| 보관 온도 | -20 ℃ ~ + 65 ℃ |
| 공정 압력 | -0.1~4.0MPa |
| 전원 공급 장치 | (13-35)VDC |
| 신호 출력 | 4...20mA/HART/RS485/모드버스... |
| 프로세스 연결 | 나사/플랜지(선택) |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아ⅡCT6(선택) |
| 지연: | 0 ~ 30초 조정 가능 |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
RF 어드미턴스 수준 미터운영 중 원칙
기존의 용량성 재료 레벨 미터, 레벨 상승, 재료 덮인 프로브, 프로브와 매체(전도성 재료) 또는 프로브와 튜브 벽 커패시턴스(절연 재료) 사이의 커패시턴스 회로 값이 증가합니다. 레벨의 변화로 인해 불균형으로 인해 커패시턴스 브리지가 발생하므로 커패시턴스 값의 변화는 테스트되는 재료의 유전 상수에 따라 달라집니다. 그런 다음 신호 감지, 증폭 및 마지막으로 해당 신호 출력을 통해 진행됩니다. 특히 프로브가 매달려 있을 때의 단점은 측정 결과에 심각한 영향을 미칩니다.
무선 주파수 어드미턴스 측정 기술은 레벨 측정 기술에 고유한 장점이 있습니다. 커패시턴스 측정 기술의 일반적인 개념은 유사하지만 전자 장치의 rf 어드미턴스 기술은 구동-차폐 및 쵸핑 회로에 합류하여 임피던스 및 용량성 리액턴스 측정을 실현할 수 있습니다. 혼자. 물리 법칙의 계산을 통해 모든 재료는 임피던스의 용량성 리액턴스의 크기와 같으므로 매달아 측정할 수 있고 위상 편이 발진 회로에 의한 영향을 전체 출력에서 제거할 수 있습니다.
Rf 어드미턴스 레벨 미터 센서는 rf 신호의 변화로 인한 프로브 레벨 변경을 통해 탱크의 로딩에 설치됩니다. 구동 - 프로브 끝의 차폐는 루프에 의해 형성된 무선 주파수 전류를 방지하고 기기 측정의 정확성을 보장합니다.
고정밀 측정 결과의 Rf 어드미턴스 기술은 프로브 매달려의 영향을 받지 않으며 현재 가장 널리 사용되는 측정 기술입니다. 저온에서 100 ℃ ~ 800 ℃ 고온, 진공에서 6.3 MPa 압력 상황, 초단거리부터 대규모까지 일반 적용이 가능하며 다양한 유형의 재료에 적용할 수 있습니다.
