제품 상세 정보:
|
| 프로세스 압력 인터페이스: | - 0.1~4.0Mpa | 신호 출력: | 4... 20mA/HART/RS485/Modbus |
|---|---|---|---|
| 안테나 유형: | 유연한 케이블, 단단한 막대, 양쪽 끝에서 절연된 단단한 막대 | 전형적인 신청: | 단단한 액체, 재 |
| 제품 모델: | NYSP-M21 | 안테나 재질: | PTFE, 304, 316 |
| 온도 정확도: | -40~+130C | 측정 범위: | 3m，20m |

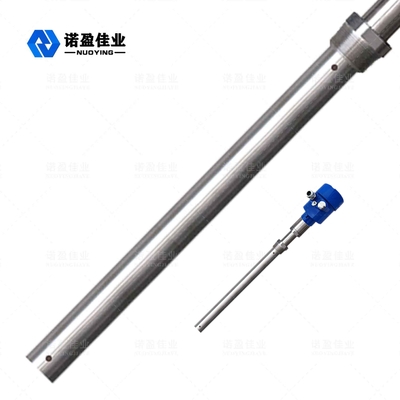

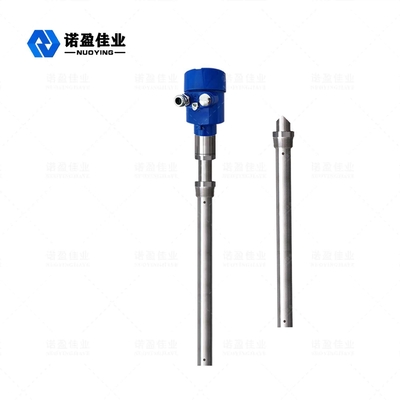

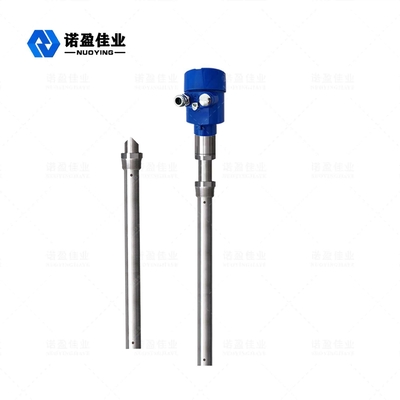

NYSP-M21 RF 고유 레벨 측정 기술 레벨 미터
NYSP-M21 RF 어드미턴스 레벨 미터 작동 원리
RF 어드미턴스 레벨 미터는 RF 어드미턴스 원리에 기반한 연속 레벨 측정 제품입니다.이 제품은 높은 안정성, 높은 감도 및 광범위한 적용이라는 장점을 가지고 있습니다.기존의 정전식 레벨 미터와 비교하여 모듈식 설계를 사용하여 간단하고 편리하게 장비를 설정할 수 있습니다.설정이 완료되면 정상적으로 사용하실 수 있으며 평생 유지보수가 필요 없습니다.이를 통해 사용자는 장비의 동작을 직관적으로 이해하고 문제를 적시에 처리할 수 있습니다.또한 복잡한 산업 현장에서도 안전하고 신뢰할 수 있습니다.
무선 주파수 전도도 측정 기술은 고유한 장점을 가진 액체 레벨 측정 기술입니다.이 개념은 일반적인 커패시턴스 측정 기술과 매우 유사하지만 RF 전도 기술은 전자 장치에 드라이브 차폐 회로와 초퍼 회로를 추가하여 임피던스 및 커패시턴스 저항을 독립적으로 측정할 수 있습니다.물리적 법칙은 모든 서스펜션의 임피던스가 모든 서스펜션의 커패시턴스 저항과 같다고 계산하므로 서스펜션의 영향은 발진 회로의 위상 편이로 측정하고 총 출력에서 제거할 수 있습니다.
고주파 전도도 측정기의 프로브는 저장 탱크에 설치되며 전위 변화로 인한 무선 주파수 신호는 프로브를 통해 얻습니다.프로브 드라이브 커버는 RF 전류가 매달린 물질을 통해 루프를 형성하는 것을 방지하여 기기 측정의 정확성을 보장할 수 있습니다.
|
전형적인 신청 |
액체, 먼지, 고체 |
| 제품 모델 |
NYSP-M21 |
| 안테나 유형 | 유연한 케이블, 단단한 막대,양단의 절연 하드로드 |
| 안테나 재질 | PTFE, 304, 316 |
| 측정 범위 | 0~20m (깊은 우물의 경우 수백 미터 측정 가능, 맞춤형) |
| 측정 정확도 | 0.05%~0.1%F.에스 |
| 전원 공급 장치 | 24VDC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 공정 온도 | -40~+130℃ |
| 프로세스 압력 | -0.1~4.0MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 전기 인터페이스 | M20 × 1.5, ½ "NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYSP-M21 RF 어드미턴스 레벨 미터 설계 기능
독특한 서스펜션 방지 재료는 차폐 회로 설계를 구동하여 서스펜션 방지 재료의 기능을 향상시킬 수 있습니다.
전력 범위.13~35vdc
적응형 프로브 프로세스 온도.- 100℃ ~ 800℃
블라인드 측정은 12cm 또는 몇 센티미터의 수평 측정에 적용할 수 없습니다.
최대 측정 범위는 수백 미터 또는 수백 미터일 수 있습니다.
점성 물질의 인터페이스 측정은 장비의 가장 큰 장점입니다.
안정적이고 안정적인 출력, 밀가루, 거친, 수증기, 크리스탈, 왁스 침몰에 대한 내성
유지하지 않음, 부품 이동 없음, 부품 마모가 쉽지 않음, 정기적으로 청소, 유지 및 디버그하지 않음
