제품 상세 정보:
|
| 신호 출력: | 4... 20mA/HART/RS485/Modbus | 프로세스 압력 인터페이스: | - 0.1~4.0Mpa |
|---|---|---|---|
| 전형적인 신청: | 액체, 먼지, 고체, 점성 물질 인터페이스 | 제품 모델: | NYSP-M19 |
| 안테나 유형: | 가동 가능한 케이블, 격리된 가동 가능한 케이블, 단단한 막대 | 안테나 재질: | PTFE, 304, 316 |
| 공정 온도 정확도: | -40~+130C | 측정 범위: | 0~20m |

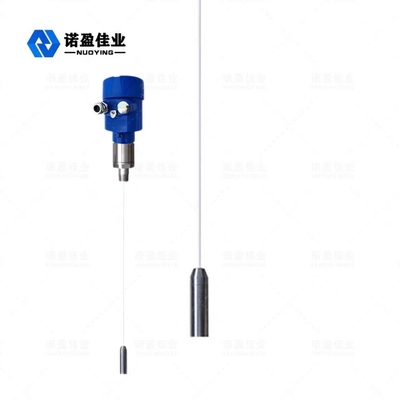

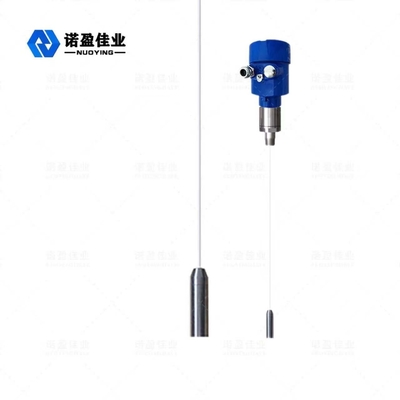

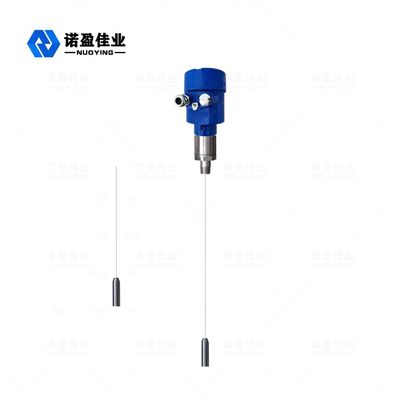

NYSP-M19 RF 어드미턴스 점성 물질 인터페이스 측정 레벨 미터
NYSP-M19 RF 어드미턴스 레벨 미터 작동 원리
RF 포함 레벨은 RF 포함 원리에 기반한 연속 레벨 측정 제품입니다.이 제품은 높은 안정성, 높은 감도 및 광범위한 적용이라는 장점을 가지고 있습니다.기존 커패시터 스테이지와 비교하여 모듈식 설계를 사용하고 쉽게 장비를 설정할 수 있습니다.구성이 완료되면 정상적으로 사용하실 수 있으며 평생 유지가 가능합니다.작업을 시각화하고 적시에 문제를 처리하기 위해 집을 사용합니다.또한 복잡한 산업 환경에서도 안전하고 신뢰할 수 있습니다.
Rf 전도도 측정 기술은 고유한 장점을 가진 레벨 측정 기술입니다.개념은 일반적인 커패시턴스 측정 기술과 매우 유사하지만 RF 전도 기술은 드라이브 차폐 회로와 초퍼 회로를 전자 장치에 추가하여 임피던스 및 커패시턴스 저항을 독립적으로 측정할 수 있습니다.물리 법칙에 따라 모든 서스펜션의 임피던스와 모든 서스펜션의 커패시턴스 저항은 동일하므로 서스펜션의 영향은 진동 회로의 위상 편이로 측정하고 총 출력에서 제거할 수 있습니다.
RF 전도도 측정기의 프로브는 저장 탱크에 설치되며 프로브를 통해 전위 변화로 인한 RF 신호를 얻습니다.프로브 드라이브 커버는 RF 전류가 서스펜션 재료를 통해 전환되어 링을 형성하는 것을 방지하여 기기 측정의 정확성을 보장합니다.
|
일반적인 애플리케이션 |
액체, 먼지, 고체,점성 물질 인터페이스 |
| 제품 모델 |
NYSP-M19 |
| 안테나 유형 | 가동 가능한 케이블, 격리된 가동 가능한 케이블, 단단한 막대 |
| 안테나 재질 | PTFE, 304, 316 |
| 측정 범위 | 0~20m (깊은 우물의 경우 수백 미터 측정 가능, 맞춤형) |
| 측정 정확도 | 0.05%~0.1%F.에스 |
| 전원 공급 장치 | 24VDC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 공정 온도 | -40~+130℃ |
| 프로세스 압력 | -0.1~4.0MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 전기 인터페이스 | M20 × 1.5, ½ "NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYSP-M19 RF 어드미턴스 레벨 미터 설계 기능
고유한 서스펜션 방지 재료는 차폐 회로 설계를 구동하여 서스펜션 방지 재료의 기능을 향상시킵니다.
전력 범위.13~35vdc
적응형 프로브 프로세스 온도.- 100℃ ~ 800℃
사각 측정은 12cm 또는 몇 센티미터의 수평 측정에도 적용할 수 없습니다.
최대 측정 범위는 수백 미터 또는 수백 미터일 수 있습니다.
점성 물질의 인터페이스 측정은 장비의 가장 큰 장점입니다.
안정적이고 안정적인 출력, 밀가루, 거친, 수증기, 크리스탈, 왁스 침몰에 대한 내성
유지하지 마십시오, 부품을 이동하지 마십시오, 부품이 쉽게 마모되지 않습니다, 정기적으로 청소, 유지 보수 및 디버그하지 마십시오
