제품 상세 정보:
|
| 신호 출력: | 4... 20mA/HART/RS485/Modbus | 전기 인터페이스: | M20 × 1.5, ½ "NPT |
|---|---|---|---|
| 전형적인 신청: | 단단한 액체, 재 | 측정 범위: | 3m，20m |
| 안테나 유형: | 플렉시블 케이블, 절연 플렉시블 케이블, 비절연 플렉시블 케이블, 하드로드 | 안테나 재질: | PTFE, 304, 316 |
| 제품 모델: | NYSP-M18 | 공정 온도 정확도: | -40~+130C |

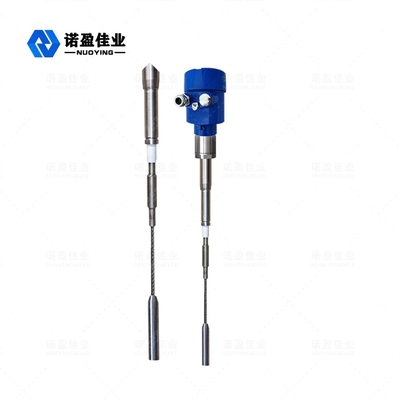

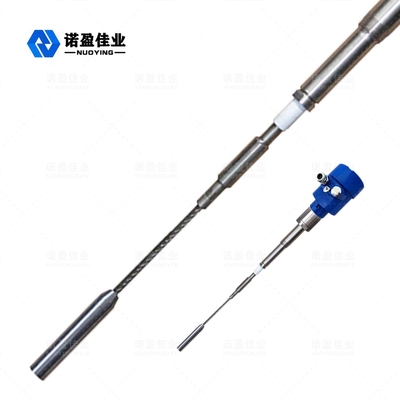

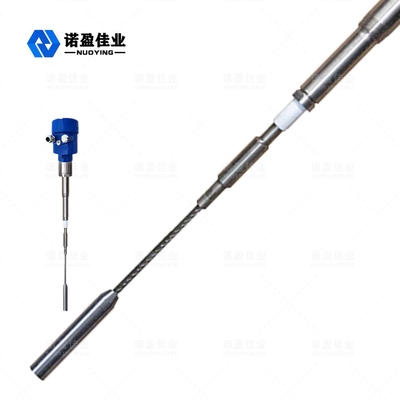

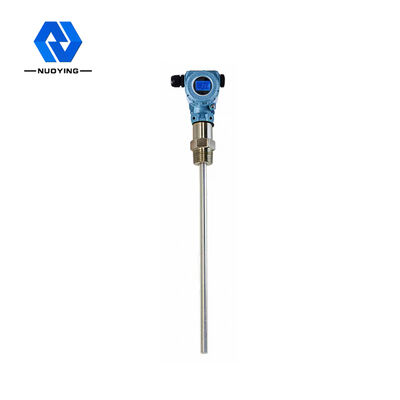

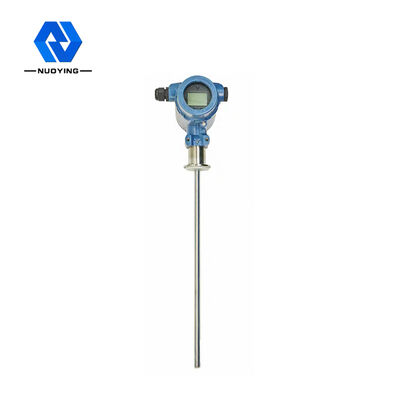

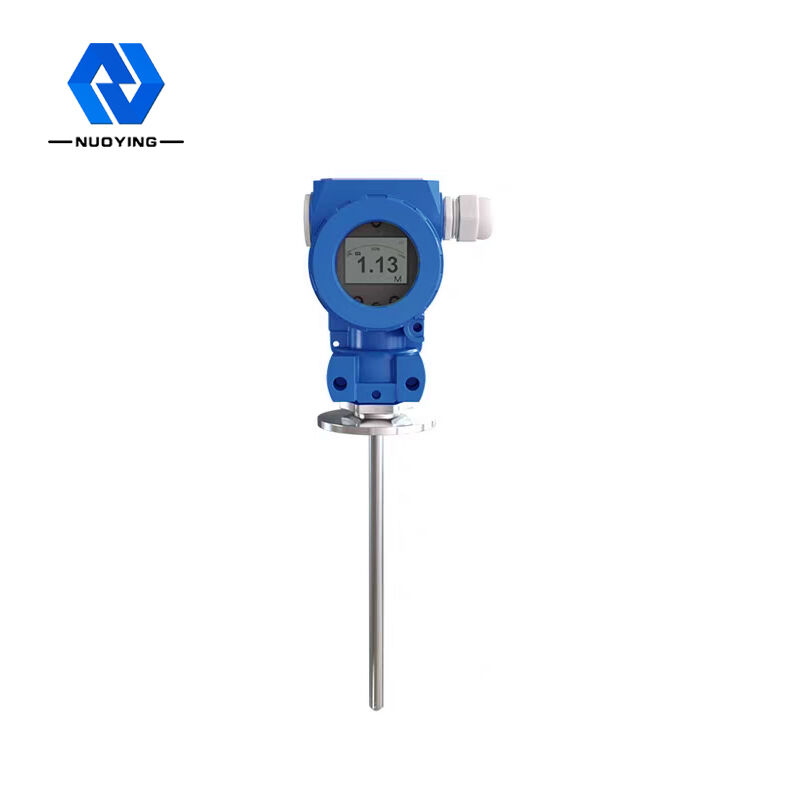

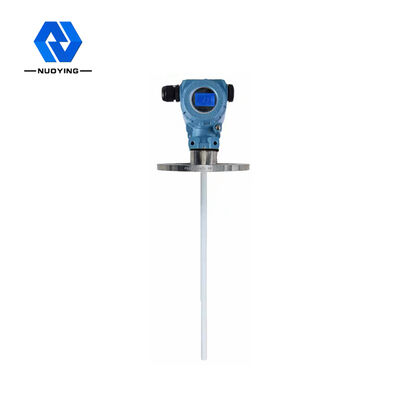

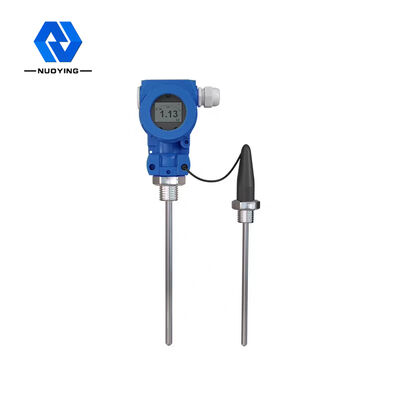

NYSP-M18 측정 불감대 RF 어드미턴스 고정확도 레벨 미터 없음
NYSP-M18 RF 어드미턴스 레벨 미터 작동 원리
RF 등록 레벨은 RF 승인 원칙에 기반한 연속 수평 측정 제품입니다.이 제품은 높은 안정성, 높은 감도 및 널리 사용되는 장점이 있습니다.기존의 커패시터 레벨과 비교하여 쉽고 간편하게 계측기를 설정할 수 있는 모듈식 설계를 사용합니다.설정 완료 후 정상적으로 사용 가능하며 평생 유지 가능합니다.가정을 사용하여 작업을 시각화하고 문제를 제 시간에 처리합니다.또한 복잡한 산업 환경에서도 안전하고 신뢰할 수 있습니다.
RF 전도도 측정 기술은 고유한 장점을 가진 수평 측정 기술입니다.개념은 일반적인 캐패시터 측정 기술과 매우 유사하지만 RF 전도도 기술은 구동 차폐 회로와 초핑 회로를 전자부에 추가하여 임피던스와 커패시턴스 저항을 독립적으로 측정할 수 있습니다.물리적 법칙의 계산에 따르면 서스펜션의 임피던스와 캐패시터 저항의 모든 서스펜션은 동일하므로 서스펜션의 영향은 발진 회로의 위상 편이로 측정하고 총 출력에서 제거할 수 있습니다.
RF전도도 측정기의 프로브는 저장탱크에 설치하고 프로브를 통해 전위변화에 의한 RF신호를 얻는다.프로브의 드라이브 커버는 RF 전류가 서스펜션 재료를 통과하여 링을 형성하는 것을 방지하여 기기 측정의 정확성을 보장할 수 있습니다.
|
일반적인 애플리케이션 |
액체, 먼지, 고체 |
| 제품 모델 |
NYSP-M18 |
| 안테나 유형 | 플렉시블 케이블, 절연 플렉시블 케이블, 비절연 플렉시블 케이블, 하드로드 |
| 안테나 재질 | PTFE, 304, 316 |
| 측정 범위 | 3m, 20m (깊은 우물의 경우 수백 미터 측정 가능, 맞춤형) |
| 측정 정확도 | 0.05%~0.1%F.에스 |
| 전원 공급 장치 | 24VDC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 공정 온도 | -40~+130℃ |
| 프로세스 압력 | -0.1~4.0MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 전기 인터페이스 | M20 × 1.5, ½ "NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYSP-M18 RF 어드미턴스 레벨 미터 설계 기능
고유한 안티-서스펜션 재료 드라이브 차폐 회로 설계는 서스펜션 재료를 방지하는 기능을 향상시킵니다.
전력 범위.13~35VDC
적응형 프로브 프로세스 온도.-100℃ ~ 800℃
12센티미터 또는 몇 센티미터의 수평 측정 값에 사각 측정을 적용할 수 없습니다.
최대 측정 범위는 수백 미터 또는 수백 미터에 이를 수 있습니다.
끈끈한 물질의 경계면 측정은 장비의 가장 큰 장점입니다.
안정적이고 안정적인 출력, 밀가루, 거친, 수증기, 크리스탈 및 왁스 싱크에 대한 저항
유지 보수 없음, 운동 부품 없음, 부품 착용이 쉽지 않음, 정기적 인 청소, 유지 보수 및 디버깅 없음
