제품 상세 정보:
|
| 전형적인 애플리케이션: | 유동적, 부식성 액체 | 안테나 소재: | PTFE, 304, 316 |
|---|---|---|---|
| 측정 범위: | 6m, 20m | 전원 공급기: | 24VDC |
| 신호 출력: | 4...20mA/HART/RS485/Modbus... | 프로세스 온도: | -40 ~ +130C, -184 ~ +260C |
| 프로세스 압력: | - 0.1~1.6MPa | 프로세스 접속: | 스레드, 플랜지 (선택적) |
| 하이 라이트: | RF 캐패시턴스 레벨 미터,유동적 캐패시턴스 레벨 미터,24VDC RF 액면계 |
||

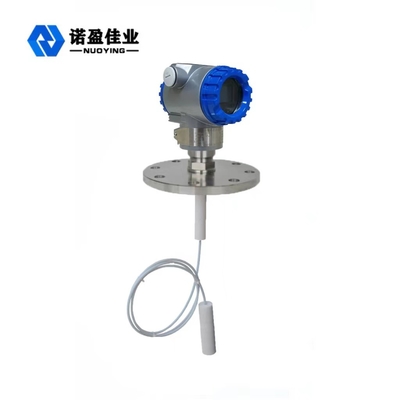

뜨거운 판매 24VDC 액체 NYDR-3051 RF 축전기 액면계
원리로 일하는 NYDR-3051 RF 축전기 액면계
RF 전기 용량 액면계는 고주파 주파수 (RF) 전기 용량 기술력을 기초로 하여 일합니다. 고주파 주파수는 탐침에 적용되고 주변 환경에 의해 초래된 효과가 연속 분석에 의해 결정됩니다. 모든 물질이 유전체 상수를 가지고 있고 그들의 전도성이 공기의 그것과 다르기 때문에, 총 임피던스는 탐침이 물질과 접촉할 때 지나서 작은 전기 용량 이동 변화에 반응했습니다. 활성화된 탐침과 용기 벽이 축전기 이 담긴 이단자 플레이트를 형성하기 때문에, 탐침과 주위 대기의 절연체는 유전체 재료가 되고 공기 (1.0의 유전체 상수)이 어떠한 다른 재료 (유전체 상수 >10)에 의해 대체될 때, 커패시턴스 값의 변화는 임피던스의 변화를 일으킵니다. 이 효과는 회로에 의해 측정되고 참조 기준 프레임이 감도 설정 (회로)에 의해 확립된 채로 그리고 나서 비교됩니다.
NYDR-3051 RF 축전기 액면계 설계 특성
1. 모듈러 컨버터와 감지기 집적화, 어떤 이동 부품, 높은 신뢰도, 강한 대항 간섭 능력.
2. 더 넓은 적용, 다양한 조사가 형성됩니다, 다양한 과정 연결 형상, 다양한 생산 원료가 주문 제작 설계일 수 있습니다.
3. 설치하고, 결함을 제거하고 유지하도록 극단적으로 쉽습니다.
NYDR-3051 RF 축전기 액면계 기술적인 매개 변수
| 전형적인 애플리케이션 | 유동적, 부식성 액체 |
| 안테나 형상 | 케이블 유형, 차폐형 |
| 안테나 소재 | PTFE, 304, 316 |
| 측정 범위 | 6m, 20m |
| 전원 공급기 | 24VDC |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
| 프로세스 온도 | -40 ~ +130C, -184 ~ +260C |
| 회로 온도 저항력 | -40 ~ +80C |
| 프로세스 압력 | - 0.1~1.6MPa |
| 프로세스 접속 | 스레드, 플랜지 (선택적) |
| 시간 지연 | 끊임없이 조정할 수 있는 0-30s |
| 정전 보호 | 높고 낮은 모드, 필드 조정 |
| 전기 인터페이스 | M20×1.5, 1/2 "NPT |
| 보호 그레이드 | (선택적인) IP65,IP67,IP68 |
| 방폭 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb |
