| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYRD701 |
| 모크: | 1 pc |
| 가격: | $450~$1700/pc |
| 지불 조건: | T/T |
| 공급 능력: | 1000 pcs/month |

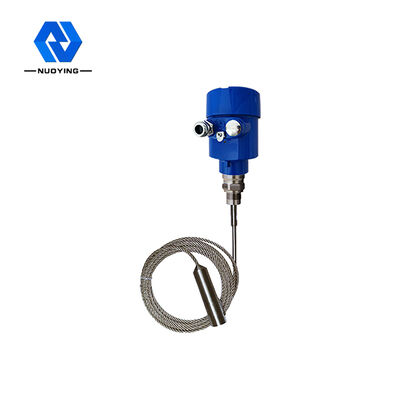

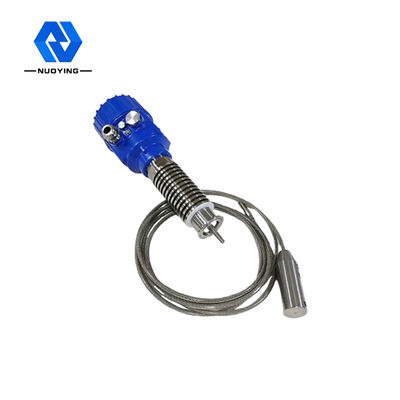

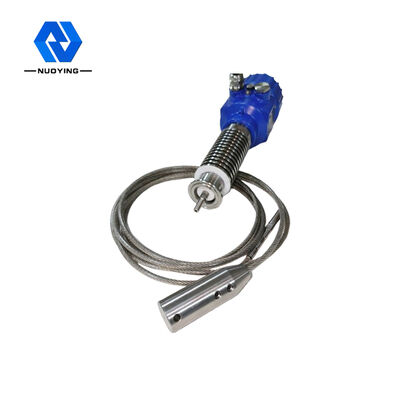

NYRD 701 30m 유도파 레이더 레벨 미터 - 석유 및 가스, 화학 및 석유화학 산업의 에멀젼 층용
작동 원리제품 모델

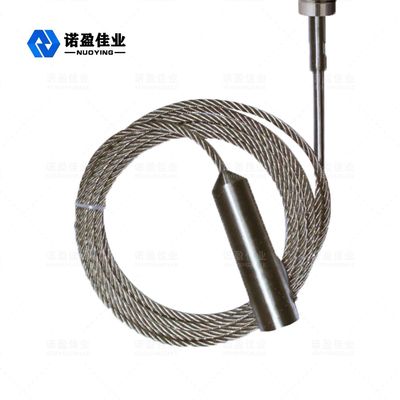

유도파 레이더에서 방출되는 고주파 마이크로파 펄스는 감지 구성 요소(강철 케이블 또는 강철 막대)를 따라 전파되며 측정 매체를 만나게 됩니다. 유전율의 급격한 변화로 인해 반사가 발생하고 펄스 에너지의 일부가 다시 반사됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 측정 매체의 거리에 비례합니다.
입력 과정유도파 레이더는 시간 여행 원리를 기반으로 하는 측정 장비입니다. 레이더파는 빛의 속도로 이동하며, 전자 부품을 통해 이동 시간을 물체 레벨 신호로 변환할 수 있습니다. 프로브는 고주파 펄스를 방출하고 케이블 또는 막대 프로브를 따라 전파됩니다.
출력 과정
빈 탱크 높이 E(= 0), 전체 탱크 높이 F(= 전체 범위) 및 일부 응용 매개변수를 입력하면 응용 매개변수가 자동으로 미터를 측정 환경에 맞게 조정하여 4-20mA 출력을 생성합니다.설계 특징

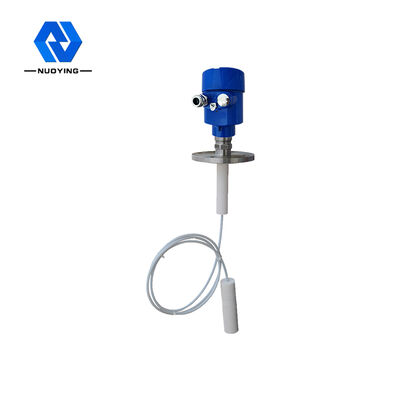

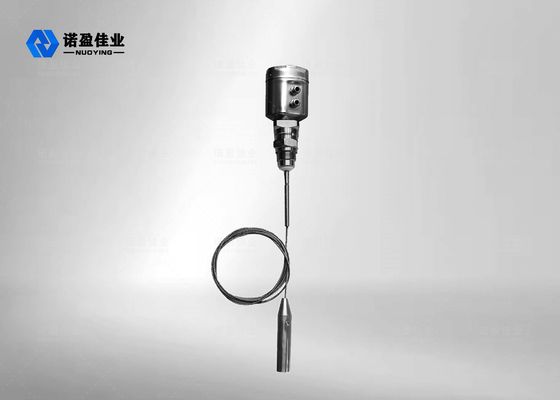

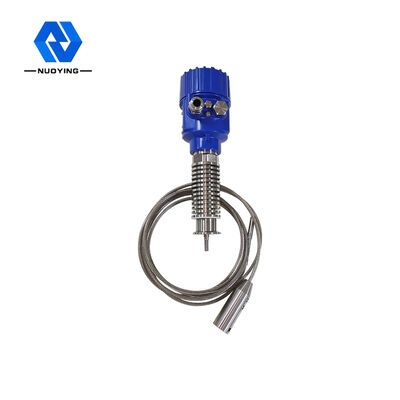

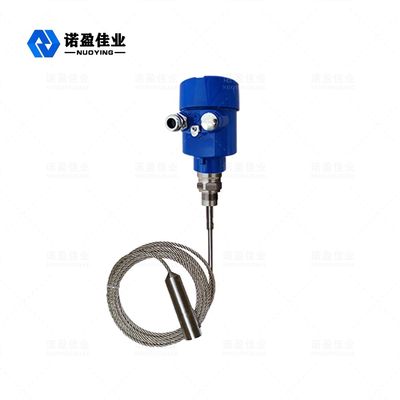

강한 부식성 액체용 30m 접촉식 유도파 레이더 레벨 미터 NYRD 701
◎ 유도파 레이더 물체 레벨 미터는 고급 마이크로파 처리 기술과 고유한 에코 발견 에코 처리 기술을 채택하여 접촉 측정을 통해 높은 측정 정확도를 제공합니다. 동시에 유도파 레이더는 매체 온도 및 부착과 같은 외부 환경의 영향을 받지 않습니다.◎ 70X 시리즈 유도파 레이더 물체 레벨 미터는 다양한 공정 연결 모드 및 감지 모듈 유형으로 인해 다양한 복잡한 작업 조건 및 응용 분야에 적합합니다. 예를 들어 고온, 고압 및 낮은 유전율 매체.제품 모델
기술 매개변수
강한 부식성 액체용 30m 접촉식 유도파 레이더 레벨 미터 NYRD 701
일반적인 응용 분야
액체(강한 부식, 낮은 유전율, 부착, 고온 및 고압, 내장형 가열 코일, 사다리, 부동판 및 기타 복잡한 경우)먼지(비산재, 석회석 분말, 시멘트 분말, 콘크리트 및 기타 매체)고체(작은 입자, 곡물, 자갈, 모래 및 기타 매체)제품 모델

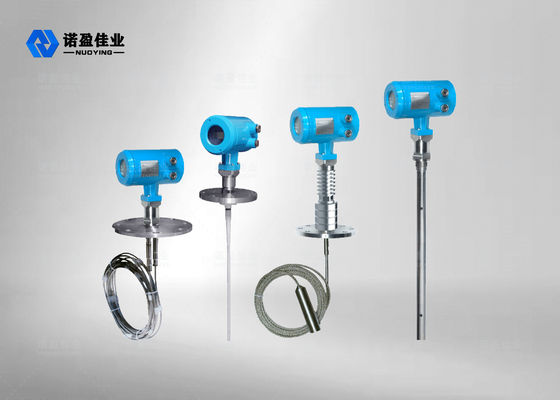

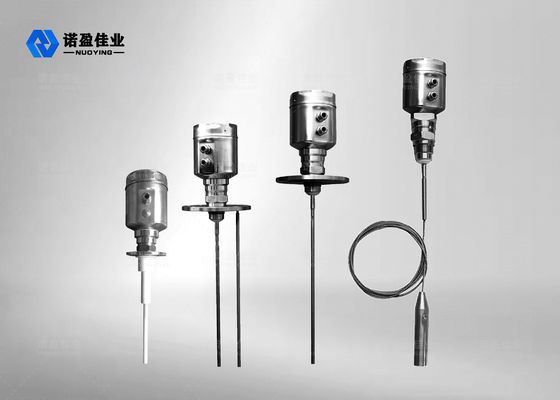

| NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 | 안테나 형태 |

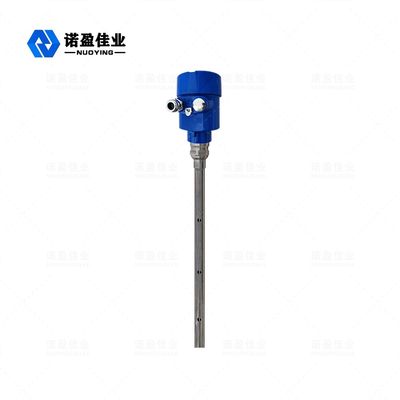

| 케이블 유형, 막대 유형, 이중 케이블 유형, 이중 막대 유형, 도파관 튜브 유형 | |
| 안테나 재질 | |
| PTFE, 304, 316 | 에코 샘플링 |
| 55회/초 | 측정 범위 |
| 6m, 30m | 측정 정확도 |
| 0.05% ~ 0.1% F.S | 전원 공급 장치 |
| 24VDC(2선, 4선), 220VAC | 신호 출력 |
| 4... 20mA/HART/RS485/Modbus... | 공정 온도 |
| -40~ +130°C, -40~ +250 °C, -40~ +500 °C | 공정 압력 |
| -0.1~2.0MPa, -0.1~4.0MPa | 공정 연결 |

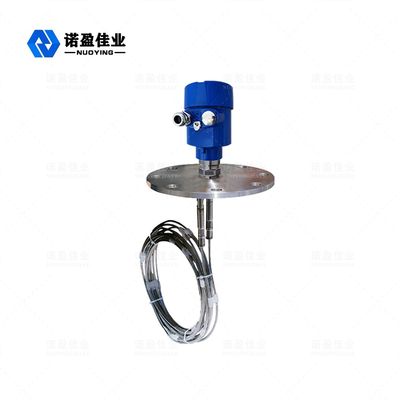

| 나사산, 브래킷, 플랜지, 클램프(선택 사항) | 전기 인터페이스 |
| M20×1.5, ½ " NPT | 보호 등급 |
| IP 65, IP 67, IP 68 (선택 사항) | 방폭 등급 |
| ExiaIICT6Ga, ExdIICT6Gb(자세한 내용은 인증서를 참조하십시오) | ※참고: 제품은 사용자의 특정 요구 사항에 따라 맞춤화할 수 있습니다. |
