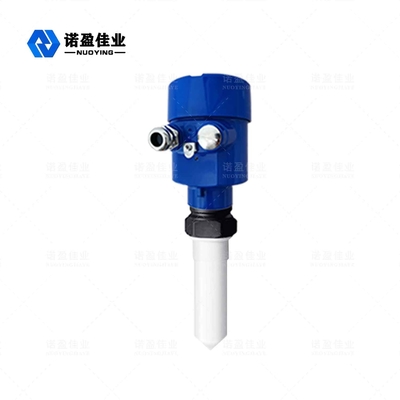

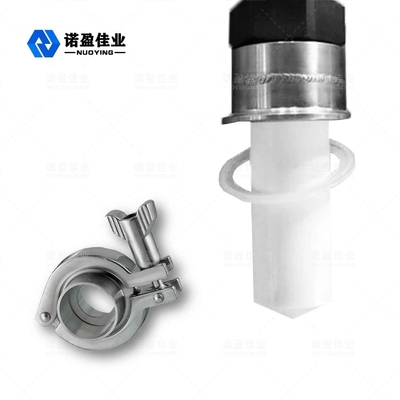

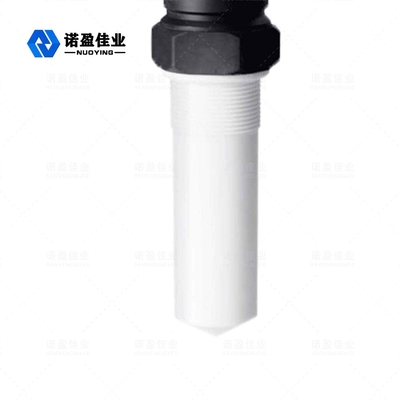

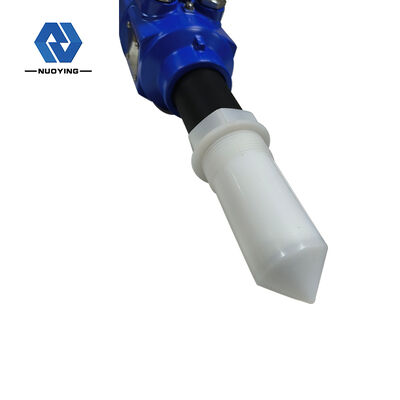

NYRD-805 비컨택트 준위 전송기 PTFE 0-10m 측정 범위

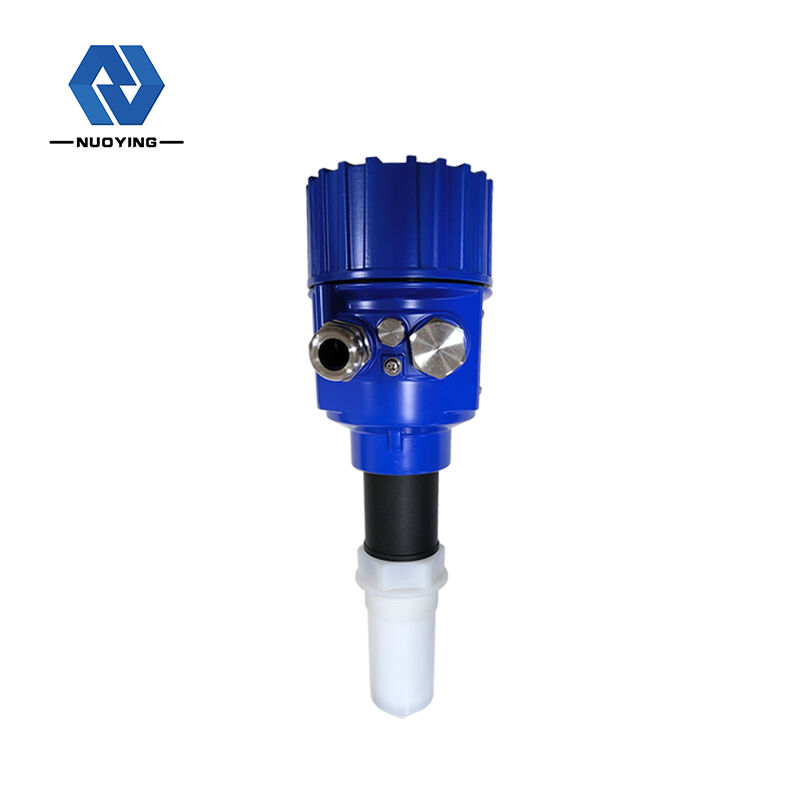

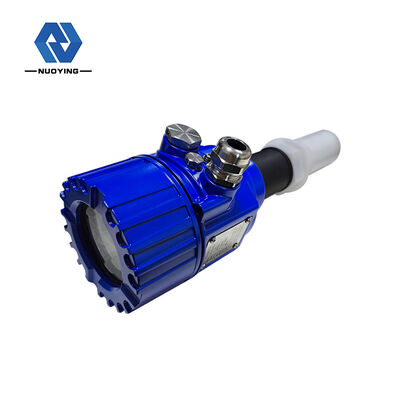

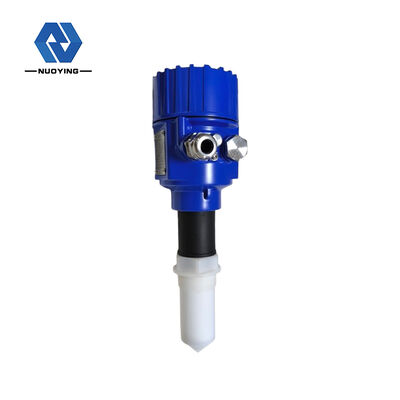

26GHz NYRD-805 레이더 액면계

NYRD805 레이더 액면계는 10 미터의 최대 측정 거리와 26GHz 고주파 레이더 레벨 측정 기구입니다. 기구가 스팀, 거품, 재, 결정화, 결로, 기타 등등과 같은 약간의 복잡한 이유에서 사용될 수 있도록, 안테나는 더욱 최적화되고 새로운 빠른 마이크로프로세서가 고속 신호 분석과 처리를 수행할 수 있습니다..

레이더 액면계 기술적인 매개 변수

※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!

레이더 액면계 작동원리

레이더 수준 안테나는 좁은 마이크로파 펄스를 분사하며, 그것이 안테나를 통해 아래쪽으로 전송됩니다. 펄스가 측정된 매체의 표면을 접촉한 후, 그것이 뒤로 반영되고 다시 안테나 시스템에 의해 받아들이고 펄스 전파 속도가 극단적으로 빠르 (기 때문에 신호가 전자 회로 부품으로 전송되고 자동적으로 레벨 신호로 변환된다고, 전자파는 목표에 도달하고, 수신기에게 뒤로 반영됩니다. 거의 시간 잡히는 것은 즉석입니다).

레이더 액면계 설계 특성

◎ 안테나는 설치하도록 쉬운 크기에 작습니다 ; 비접촉 레이더, 어떤 웨어와 어떤 오염.

부식, 거품, 수증기, 온도와 압력 변화에 의해 영향을 받지 않은 ◎.

◎ 빔 각은 작고 에너지가 집중되며, 그것이 반향 능력을 향상되고, 간섭을 회피하기 위해 돕습니다.

◎ 측정 블라인드 영역은 더 작고 그것이 또한 작은 탱크 측정을 위한 좋은 결과를 성취할 수 있습니다.

◎ 더 좋은 성능을 위한 높은 신호대잡음비는 동요하는 상태 하에 편평해집니다.

레이더 액면계 설치 조건

• 탱크 직경 중 1 / 4 또는 1 / 6에 설치된 레이더 액면계 i Ｓ. 기록 : 탱크가 벽으로 둘러싼 최단거리 Ｆ 집시 남자는 500 밀리미터여야 합니다 : ①Datum 비행기, ②Containercenteroraxisofsymmetry.

레이더 액면계 틀린 설치

• 원추형 탱크는 주입구위에 설치될 수 없습니다 .기록 : 야외에서 설치할 때 양산과 방수 방법은 잡혀야 합니다. 형태 4 : ①Right, ②Wrong

• 거기가 측정에 영향을 미치는 탱크에 장애물이 있을 때, 반사기는 정상적으로 측정하기 위해 설치되어야만 합니다. 형태 5 :①Right,②Wrong

연결 방법

레이더 액면계 보호 클래스

이 악기는 완전히 보호 클래스 IP66/67을 위한 요구조건을 충족시킵니다. 형태 6 :

• 당신의 설치를 보증하는 방법은 IP67 요구조건을 충족시킵니다 :
• 시일 헤드가 손상되지 않는다는 것을 확인하세요.
• 더 케이블이 손상되지 않는다는 것을 확인하세요.
• 사용된 더 케이블이 전기적 접속 사양을 만난다는 것을 확인하세요. 물이 주택으로 흘러들지 않는다는 것을 보증하기 위해 전기 인터페이스에 들어가기 전에 아래 더 케이블을 만곡시키, ①이 봅니다
• 더 케이블 gland,see②을 강화하세요
• 블라인드 플러그와의 사용하지 않은 전기 접속을 메우, ③이 봅니다

레이더 액면계 기구 디버깅

기구는 다음과 같이, 3 데밧깅법을 가지고 있습니다 :

방법 1 :디스플레이 / 키

기구는 디스플레이 화면 상의 4개 버튼을 통하여 결함이 제거됩니다. 7) ①LCD를 (그림으로 나타냅니다 ; ②Button.

방법 2 :호스트 컴퓨터 디버깅

하트 (형태 8)를 통하여 상위 카메라에 연결되세요

①RS232 또는 USB ;②Radar 액면계 ;③HART 어댑터 ;④250Ωresistance

방법 3 :하트 휴대용 프로그래머 프로그래밍

하트 휴대용 프로그래머 (형태 9)

①RS232 또는 USB ;②Radar 액면계 ;③250Ωresistance
