제품 상세 정보:
|
측정 범위: | 120m | 전송 주파수: | 76GHz~81GHz, FM 주사 주파수 폭 5GHz |
---|---|---|---|
안테나 형상: | 렌즈 안테나, 부식 방지 렌즈 안테나 | 프로세스 접속: | 나사산, 플랜지된 (선택적인) 플랜지 |
측정 정확도: | 0.05%~0.1%F.S | 작동 온도: | -40~130C,-40~250C |
신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 전원 공급기: | 24VDC, 220VAC |
하이 라이트: | IP65 80 Ghz 레이더 레벨 송신기,연속 주파수 레이더 레벨 송신기,액체 레벨 게이지 20m 40m |

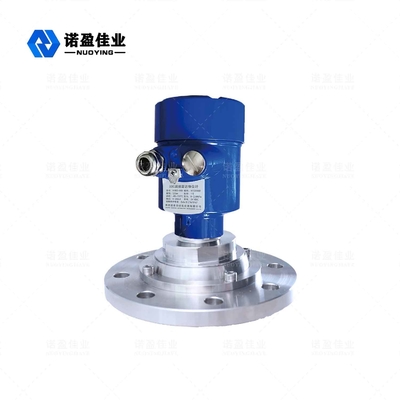

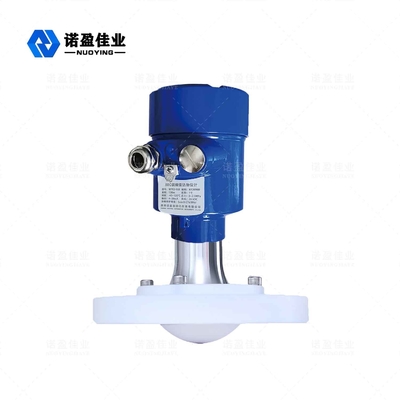

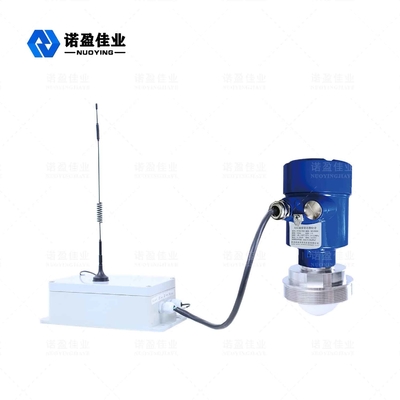

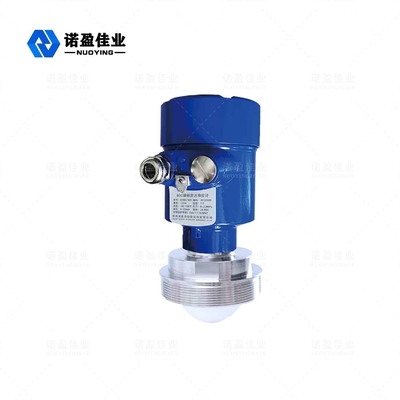

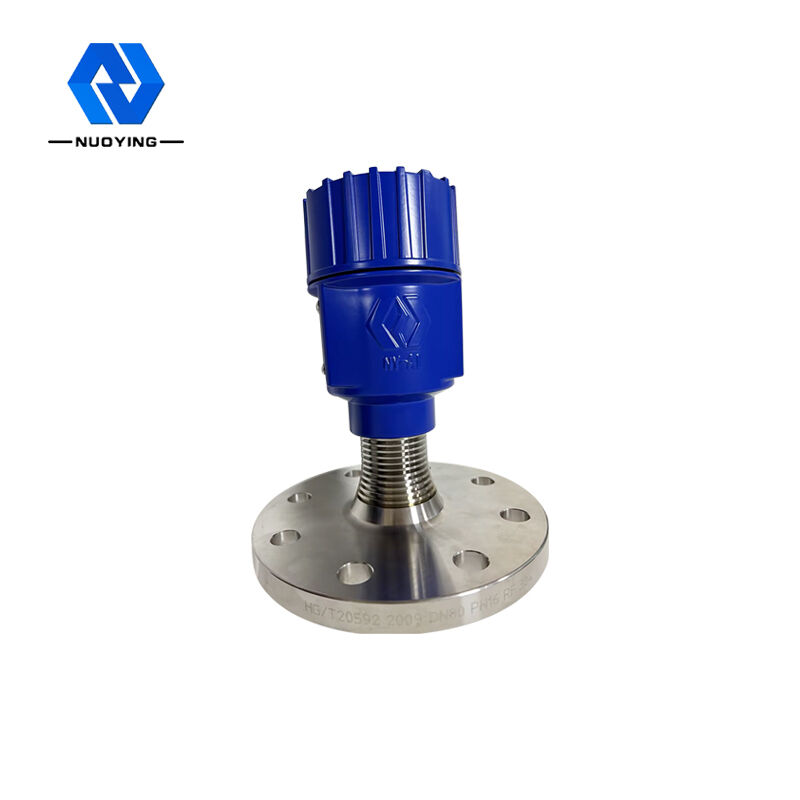

80GHz 연속 주파수 변조 웨이브 레이더 레벨 미터, 측정 범위: 0~20m, 0~40m, 0~80m, 액체 레벨 게이지
80GHz 연속 주파수 변조 파도 레이더 수준 미터
밀리미터파 전자기파란 무엇입니까?일반적으로 30~300GHz 주파수 영역(파장 1~10mm)의 전자파를 밀리미터파라고 하며, 마이크로파와 원적외선이 겹치는 파장대에 위치하여 다음과 같은 특성을 가지고 있습니다.
두 스펙트럼의.이 제품의 76-81GHz 대역은 지금까지 인간에 대한 이해와 응용 개발이 가장 적은 영역이다.
레이더 수준 미터기술적인 모수
전송 주파수 | 76GHz~81GHz, FM 스캐닝 주파수 폭 5GHz |
안테나 형태 | 렌즈 안테나, 부식 방지 렌즈 안테나 |
안테나 재료 | PTFE, 304+PTFE |
측정 범위 | 0.08~120m |
측정 정확도 | 0.05%~0.1%FS |
전원 공급 장치 | 24VDC, 220VAC |
신호 출력 | 4...20mA/HART/RS485/모드버스... |
공정 온도 | -40~+130℃, -40~+260℃ (≥260℃는 주문을 받아서 만들어질 수 있습니다) |
공정 압력 | -0.1~4.0MPa |
프로세스 연결 | 나사, 브래킷, 플랜지, 위생 클램프(옵션) |
보호 수준 | IP65, IP67, IP68(옵션) |
방폭 등급 | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
FM파 FMCW 레이더 제품(밀리미터파 레이더라고도 함)은 Ku 대역 레이더보다 높은 주파수의 밀리미터파 대역을 사용하기 때문에 원거리 표적 탐지 및 장거리 촬영 및 다중 촬영과 같은 강한 연기 및 먼지 환경에서 중요합니다. 스펙트럼 이미징.응용 프로그램이며 마이크로파 레이더보다 작은 표적을 탐지하고 더 높은 해상도와 더 강력한 기밀성을 통해 더 정확한 위치를 달성할 수 있습니다.
레이더 수준 미터디자인 특징
◎ 매우 우수한 과도 성능: 자체 개발한 CMOS 밀리미터파 무선 주파수 칩을 기반으로 하여 더 긴밀한 무선 주파수 아키텍처와 더 높은 신호 대 잡음비를 구현합니다.
◎ 5GHz 작업 대역폭으로 제품의 측정 분해능과 측정 정확도가 높아집니다.
◎ 일관성: 건조 전류 또는 일관성 있는 레이저 펄스의 비선형 차이 주파수 효과에 의해 구동되는 쌍극자 발진;
◎ 저에너지: 밀리미터파 광자 에너지는 수 밀리전자볼트에 불과하며 X선 이온화 및 검출물질 손상이 없어 검출물질 손상이 용이하지 않다.
◎강한 침투성 : 무극성 물질에 강한 침투력을 갖는다.많은 비금속 비극성 물질은 이 대역에서 광선의 흡수가 적기 때문에 물질의 내부 구조를 감지하는 데 사용할 수 있습니다.예를 들어, 세라믹/판지/플라스틱 제품/폼은 이 대역의 전자기 복사에 투명하며 기계/폭발물 및 약물 감지 또는 회로 기판 용접 감지와 같은 공항/역 안전 모니터링에도 사용할 수 있습니다.
◎ 극성 분자에 쉽게 흡수됨.이 대역은 불균일한 물질에서 산란이 적고 수증기 함량을 감지하고 측정할 수 있습니다.특성 스펙트럼을 분석하여 재료 구성을 연구하거나 품질 관리를 수행하는 것도 가능합니다.
◎ 넓은 범위와 작은 블라인드 영역.최대 범위는 120m에 도달할 수 있으며 사각 지대는 8cm에 도달할 수 있습니다.
◎ 빔 각도가 작고 안테나 크기가 작아 설치가 용이합니다.탱크 몸체의 크기와 장애물의 간섭에 덜 영향을 받습니다.
◎파장이 짧고 고체면에 반사성이 좋아 조준을 위한 특별한 범용 플랜지가 필요하지 않습니다.
◎ 현장 직원의 유지 보수 작업을 용이하게하기 위해 원격 디버깅 및 원격 업그레이드를 지원합니다.
산업용 측정에 사용되는 80GHz 대역 레이더로 고정밀, 비접촉 레벨 및 액위 측정이 가능합니다.다른 일반 마이크로파 펄스 레이더 및 유도파 레이더와 비교할 수 없는 장점이 있습니다.극도로 좁은 빔과 관통 능력이 더 효과적입니다.
측정 성능을 저하시키지 않으면서 매우 복잡한 작업 조건에 적응합니다.
