| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYRD701 |
| 모크: | 1 pc |
| 가격: | $450~$1700/pc |
| 지불 조건: | T/T |
| 공급 능력: | 1000 pcs/month |

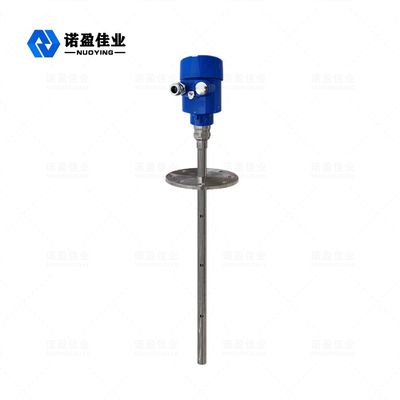

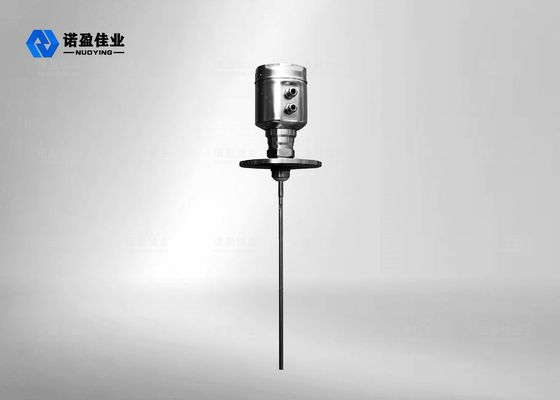

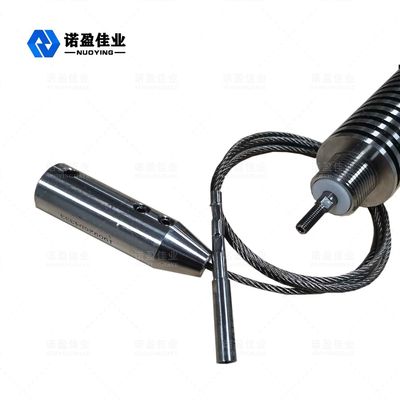

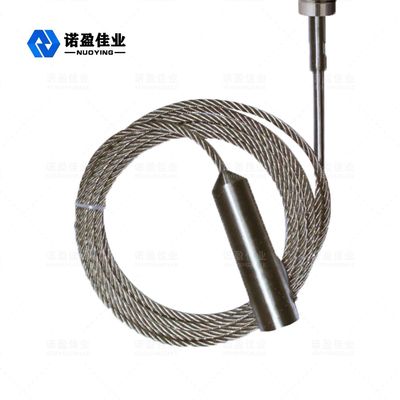

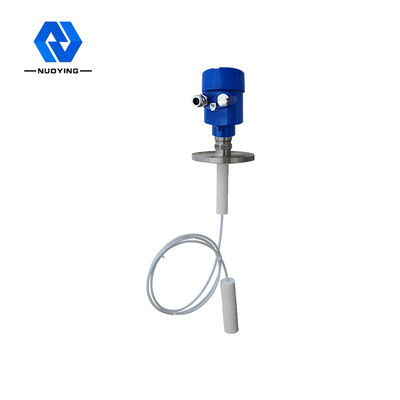

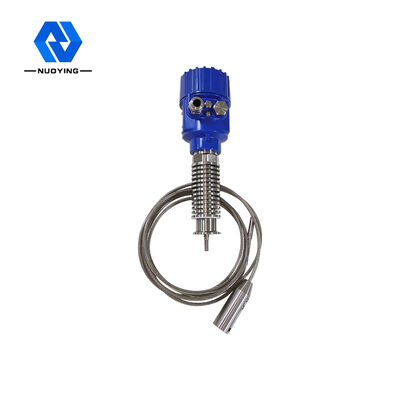

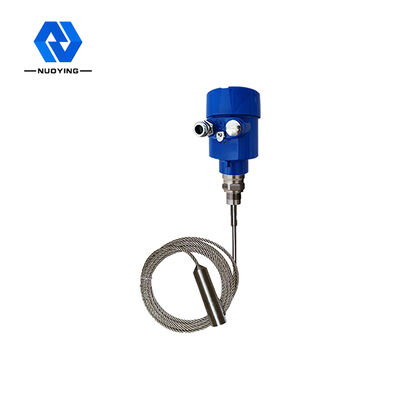

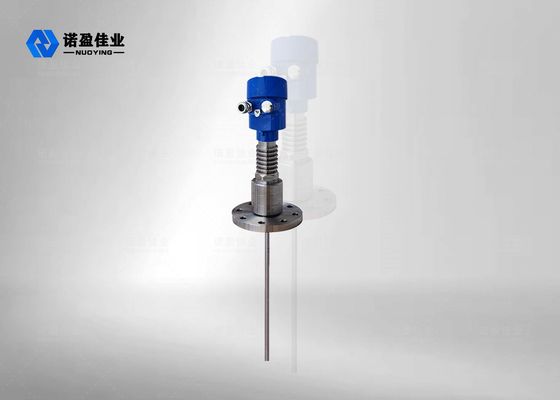

NYRD 701 가이드 파형 레이더 레벨 트랜스미터 SS304 SS316 로드 프로브 -20～80 °C
NYRD 702 가이드 파형 레이더 레벨 트랜스미터 6m 접촉 가능 고정밀도 작동 원리
가이드 파형 레이더에서 방출되는 고주파 마이크로파 펄스는 감지 구성 요소(강철 케이블 또는 로드)를 따라 전파되며 측정 매체를 만납니다. 유전율의 갑작스러운 변화로 인해 반사가 발생하고 펄스 에너지의 일부가 다시 반사됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 측정 매체의 거리에 비례합니다.
입력입력 과정
가이드 파형 레이더는 시간 여행 원리를 기반으로 하는 측정 도구입니다. 레이더파는 빛의 속도로 이동하며, 전자 부품을 통해 이동 시간을 물체 레벨 신호로 변환할 수 있습니다. 프로브는 고주파 펄스를 방출하고 케이블 또는 로드 프로브를 따라 전파됩니다.
출력출력 과정
빈 탱크 높이 E(= 0), 전체 탱크 높이 F(= 전체 범위) 및 일부 응용 매개변수를 입력하면 응용 매개변수가 자동으로 측정기를 측정 환경에 맞게 조정하여 4-20mA 출력을 생성합니다.
NYRD 702 가이드 파형 레이더 레벨 트랜스미터 6m 접촉 가능 고정밀도 설계 특징• 가이드 파형 레이더 물체 레벨 측정기는 고급 마이크로파 처리 기술과 고유한 에코 발견 에코 처리 기술을 채택하여 접촉 측정을 수행하며, 높은 측정 정확도를 제공하여 더욱 정확한 측정을 가능하게 합니다. 동시에 가이드 파형 레이더는 매체 온도 및 부착과 같은 외부 환경의 영향을 받지 않습니다.
• 70X 시리즈 가이드 파형 레이더 물체 레벨 측정기는 다양한 공정 연결 모드 및 감지 모듈 유형으로 인해 다양한 복잡한 작업 조건 및 응용 분야에 적합합니다. 예를 들어, 고온, 고압 및 낮은 유전율 매체.
• 펄스 작동 모드, 낮은 방출 전력, 다양한 금속, 비금속 용기에 설치 가능하며 인체와 환경에 해가 없습니다.
30m 접촉 가능 및 고정밀도 NYRD 701 가이드 파형 레이더 레벨 측정기 고온, 압력 기술 매개변수
일반적인 응용 분야 액체 (낮은 유전율 내장형 가열 코일, 사다리,)
| 먼지 (비산회, 석회석 분말,) | 고체 (곡물, 자갈) |
| 제품 모델 | |
| NYRD701 | |

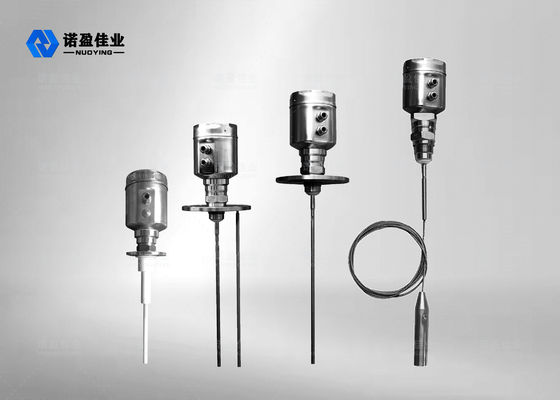

| 안테나 형태 | 케이블 타입, 로드 타입, |
| 안테나 재질 | PTFE, 304, 316 |
| 에코 샘플링 | 55회/초 |
| 측정 범위 | 6m, 30m |
| 측정 정확도 | 0.05% ~ 0.1% F.S |
| 전원 공급 장치 | 24VDC(2선, 4선), 220VAC |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus... |
| 공정 온도 | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| 공정 압력 | -0.1~2.0MPa, -0.1~4.0MPa |
| 공정 연결 | 나사산, 브래킷, 플랜지, 클램프 (선택 사항) |
| 전기 인터페이스 | M20×1.5, ½ " NPT |
| 보호 등급 | IP 65, IP 67, IP 68 |
| 방폭 등급 | ExdIICT6Gb |
| •참고: 제품은 사용자의 특정 요구 사항에 따라 맞춤화할 수 있습니다. |
