| 브랜드 이름: | Nuoying JIAYE |
| 모델 번호: | NYRD806 |
| 모크: | 1 세트 |
| 가격: | 130USD - 9000USD |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000 단위 |

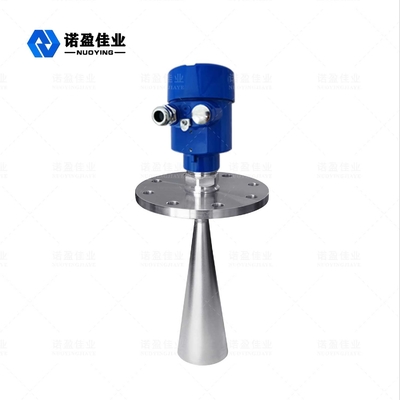

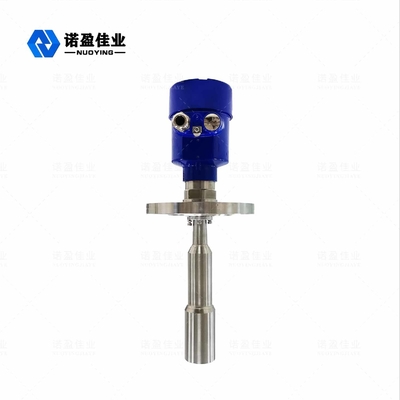

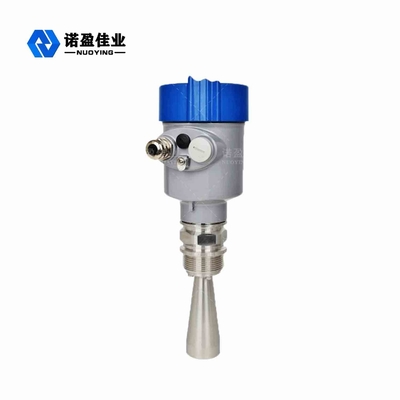

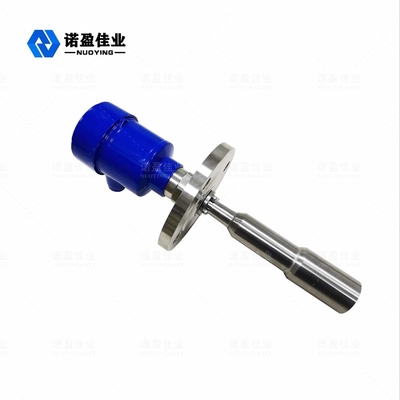

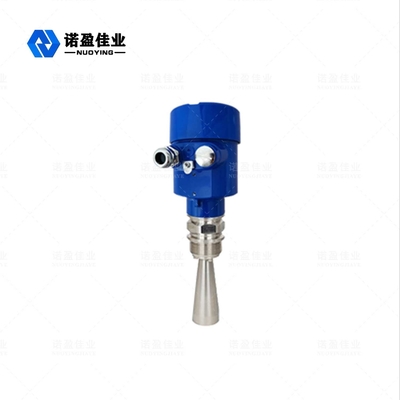

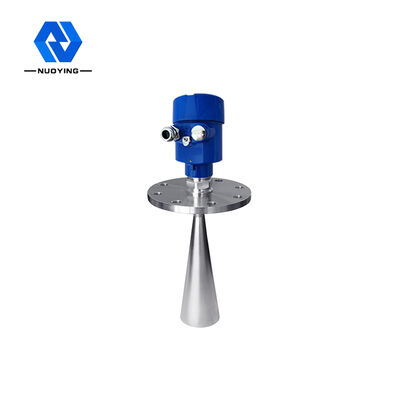

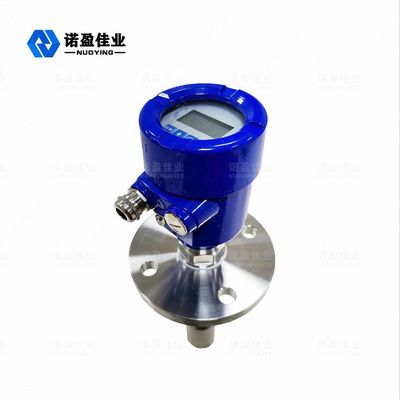

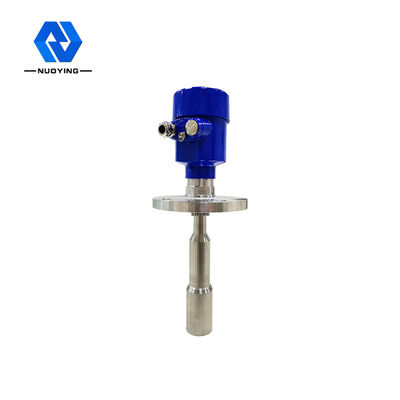

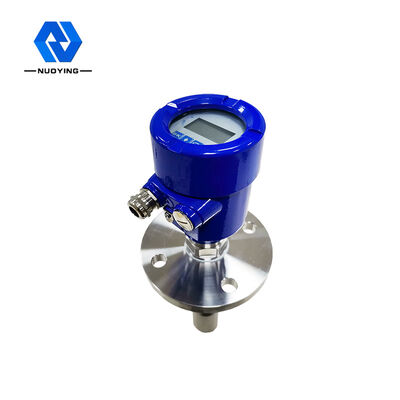

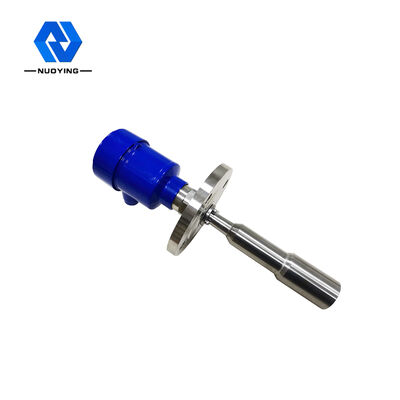

26GHz 레이더 신호 레벨 미터 파동 레이더 고체 레벨 센서 가이드 레이더 산수 레벨 측정 송신기
레이더 레벨 송신기제품 도입
레이더 레벨 미터 NYR D80X 시리즈 센서는 최대 측정 거리가 80 미터인 26Hz 고주파 레이더 레벨 측정 도구입니다. 안테나는 추가로 최적화되어 있습니다.그리고 새로운 빠른 마이크로프로세서는 더 높은 속도 신호 분석 처리를 수행 할 수 있습니다. 그래서 기기는 반응 체일과 같은 복잡한 측정 조건에 사용될 수 있습니다., 단단한 저장.
레이더 레벨 송신기기술적 매개 변수
| 모델 | NYRD-806 |
| 적용 | 온도, 압력, 가벼운 부식성 액체 |
| 측정 범위 | 30m |
| 안테나 재료 | 316L |
| 정확성 | ±3mm |
| 중간 온도 | 40C~250°C |
| 프로세스 압력 | 0.1 ~ 4.OMPa |
| 전원 공급 | 24VDC (두 줄, 네 줄) |
| 프로세스 연결 | 지원, 플랜지 |
| 보호등급 | IP67 |
| 주파수 범위 | 26GHz |
| 폭발 방지 등급 | 엑시 II C T6 Ga/ 엑시 II C T6 Gb |
| 신호 출력 | 420mA/HART (두 / 네) RS485/Modbus... |
| 연예계 | 공정 온도 |
| NYRD | 1 -40~+100°C |
| 제품 모델 | 2 -40~+130°C |
| 805 범위 10m | 3 -40 ~ + 250°C |
| 806 범위30m | 4 -40~+400°C |
| 807 범위20m | Y 특별 맞춤형 타입 |
| 808 범위70m | 프로세스 압력 |
| 809 범위35m | 1 -0.1 ~ +0.3MPa |
| 810 범위 80m | 2 -0.1 ~ +2.0MPa |
| -86개 범위 20m | 3 -0.1~+4.0MPa |
| -87개 범위35m | Y 특별 맞춤형 타입 |
| -SL 범위30m,80m | 밀폐 |
| -PB 범위 40m | Y 비톤 |
| - SD 범위 40m | K 칼레즈 |
| -TJ 범위 40m | Y 특별 맞춤형 타입 |
| 안테나/크기/물질 | 껍질 재료/ 보호 |
| 배터 안테나 / 밀폐 된 호른 / PTFE | 알루미늄/IP67 |
| B 트럼펫 안테나 / 46mm / 316L | D 알루미늄 (복방) /IP67 S SS 304/IP68 |
| C 트럼펫 안테나 / 76mm / 316L | Y 특별 맞춤형 타입 |
| D 트럼펫 안테나 / 96mm / 316L | 폭발 방지 등급 |
| E 트럼펫 안테나 121mm/316L | P 표준 |
| F 기울기 안테나 / 242mm 316L | L 엑시아 IICT6 |
| P 평면 안테나 / PTFE | G IICT6 |
| S 방울 안테나 / PTFE | Y 특별 맞춤형 타입 |
| R 스탠 안테나 / 밀폐된 호른 / PFA | 전기 인터페이스 |
| Y 특별 맞춤형 타입 | M M20X1. 5 |
| 프로세스 제어 | N 1/2 NPT |
| 스레드 연결: G1%A | Y 특별 맞춤형 타입 |
| B 플랜지 연결: DN50 | 표시 |
| C 플랜지 연결: DN80 | 벨트 |
| D 플랜지 연결: DN100 | X 없이 |
| E 플랜지 연결: DN 150 | 랭 (단위: cm) |
| F 범용 플랜지 연결 | x |
| G 클램핑 설비 | |
| H 스텐트 설치 | |
| Y 특별 맞춤형 타입 | |
| 출력/공급 전력 | |
| 2 4~20mA/24VDC 두 개의 유선 | |
| 3 4~20mA/24VDC/하트 2선 | |
| 4 4~20mA/220VAC/하트 4선 | |
| 5 RS485/Modbus |
참고: 요구에 따라 사용자 정의
레이더 레벨 송신기운영 원칙
레이더 레벨 안테나는 좁은 마이크로파 펄스를 방출하고 안테나를 통해 전송합니다.그것은 다시 반사되고 안테나 시스템에 의해 다시 받아들여집니다, 전자 회로 부분으로 신호를 전송 자동으로 객체 위치 신호로 변환, 왜냐하면 펄스 전파 속도는 매우 빠르기 때문에,전자기파가 목표물에 도달하고 수신기에 반사되는 시간은 거의 즉각적입니다.측정 기지 표면: 스레드 바닥 또는 플랜지 덮개
참고: 레이더 객체 시계를 사용하여 가장 높은 레벨이 측정 실명 영역 (그림의 D 영역) 에 들어갈 수 없도록하십시오.
