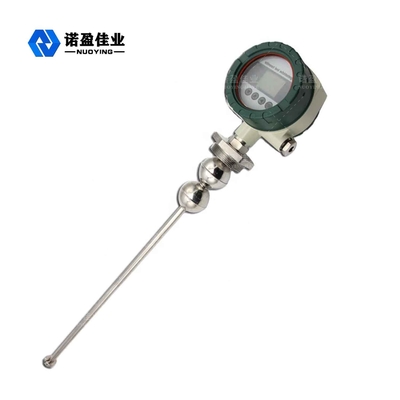

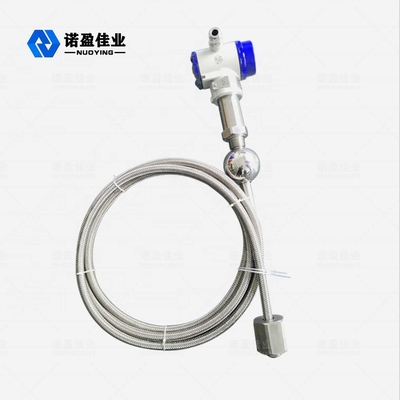

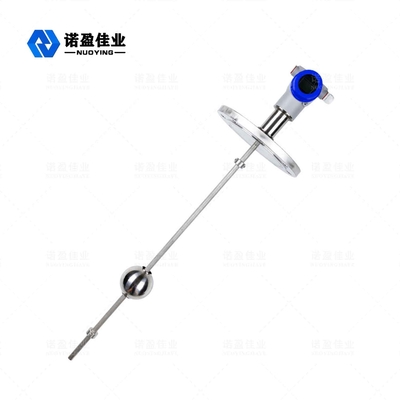

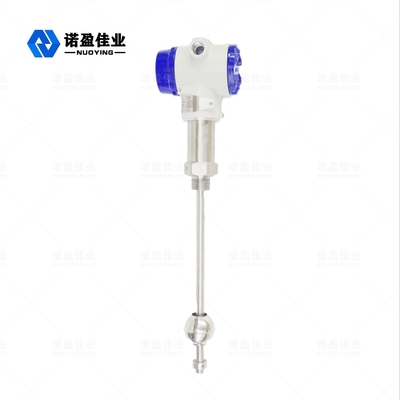

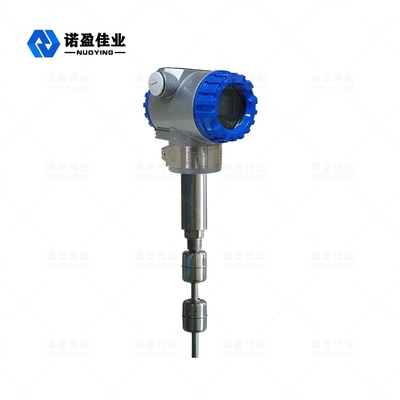

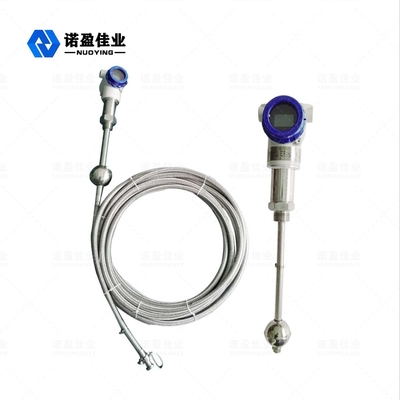

뜨거운 판매 액체 물 수준 센서 NYCZ500 전원 공급 24VDC ((두 개의 유선 / 네 개의 유선).220VAC 자기 경축 레벨 송신기 신호 출력 4-20mA / HART / RS485 / Modbus...

Name: 뜨거운 판매 액체 물 수준 센서 NYCZ500 전원 공급 24VDC ((두 개의 유선 / 네 개의 유선).220VAC 자기 경축 레벨 송신기 신호 출력 4-20mA / HART / RS485 / Modbus...
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYCZ500-1
Price: 665.00 USD
Availability: InStock

브랜드 이름:	NUOYING
모델 번호:	NYCZ500-1
모크:	1pcs
가격:	$199to $1131/pcs
지불 조건:	T/T
공급 능력:	한달에 1000PCS

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국 산시성 시안

인증:

CE, SIL, ATEX

등급:

산업용

보증:

12개월

맞춤형 지원:

OEM, ODM

브랜드 이름:

NUOYING

응용:

액체 수준 측정

측정 정확도:

0.05%~ 0.1%fs

전원공급장치:

24VDC(2선, 4선), 220VAC

프로세스 연결:

스레드, 플랜지, 브래킷(옵션)

공정 온도:

-40~+200℃

프로세스 압력:

-0.1~10.0MPa

신호 출력:

4 ... 20ma/hart/rs485/modbus ...

측정 범위:

0-50~5000mm(케이블 종류: 25m)

포장 세부 사항:

40*30*30CM

공급 능력:

한달에 1000PCS

제품 설명

뜨거운 판매 액체 수위 센서 NYCZ500 자기변형 수위 송신기

NuoyingNYCZ500-1자기변형 액체 레벨 미터 개요

제품 매개변수

일반적인 응용	액체 레벨 측정
안테나 재질	304, 316L(선택 사항)
측정 범위	0-50~5000mm(케이블 타입: 25m)
전원 공급 장치	24VDC(2선식, 4선식)
매체 온도	-40~+200℃
공정 압력	-0.1~2.0MPa
공정 연결	나사, 플랜지, 브래킷(선택 사항)
신호 출력	4...20mA/HART/RS485/Modbus...

제품 설명

NYCZ500 자기변형 액체 레벨 미터 작동 원리

자기변형 레벨 미터의 작동 원리는 그림과 같습니다. 이 제품은 주로 측정 로드, 전자 구획 및 측정 로드 위의 비접촉 플로트 볼로 구성됩니다. 측정 로드에는 자기변형 와이어(도파관 와이어)가 장착되어 있으며, 로드는 비자성 스테인리스 스틸 튜브로 만들어져 도파관 와이어를 매우 잘 보호합니다. 자기변형 레벨 미터가 작동할 때 전자 구획의 펄스 생성기가 시작 펄스를 보냅니다. 이 시작 펄스가 도파관 와이어를 통해 전송될 때 도파관 와이어 방향으로 진행하는 회전 자기장을 생성합니다. 이 기계적 파동은 두 방향으로 전파되며, 측정 로드 끝에 도달하는 기계적 파동은 댐퍼에 의해 흡수되고, 전자 구획 방향으로 되돌아오는 기계적 파동은 전자 구획에 설치된 에너지 수집 메커니즘에 의해 감지되어 해당 전류 펄스로 변환됩니다. 에너지 수집 메커니즘은 두 펄스 간의 시간 차이를 계산하여 측정된 액체 레벨의 높이를 정확하게 측정합니다.
NYCZ500 자기변형 액체 레벨 미터 설계 특징
1. 더 넓은 적용 범위, 다양한 프로브 형태, 다양한 공정 연결 형태, 다양한 생산 재료, 맞춤형 설계 가능;

2. 신뢰성: 자기변형 레벨 미터는 도파관 원리를 채택하므로 기계적인 움직이는 부품이 없어 마찰이나 마모가 없습니다. 전체 변환기는 스테인리스 스틸 튜브에 밀봉되어 있으며, 측정 매체는 비접촉식이므로 센서 작동이 신뢰할 수 있고 수명이 깁니다.

3. 높은 정확도: 자기변형 레벨 미터는 도파관 펄스로 작동하므로 측정된 변위는 시작 펄스와 종료 펄스의 시간을 측정하여 결정되므로 측정 정확도가 높고 해상도가 0.01%FS보다 우수하여 다른 센서로는 달성하기 어려운 정확도입니다.
4. 우수한 안전성: 자기변형 레벨 미터는 높은 방폭 성능, 본질 안전성을 갖추고 있어 사용이 안전하며, 특히 화학 물질 및 가연성 액체의 측정에 적합합니다. 측정 시 탱크 뚜껑을 열 필요가 없어 수동 측정의 불안전성을 피할 수 있습니다.
5. 자기변형 레벨 미터는 설치가 쉽고 유지 관리가 간단합니다: 자기변형 레벨 미터는 일반적으로 탱크 상단의 기존 오리피스를 통해 설치되며, 특히 지하 저장 탱크 및 이미 작동 중인 탱크 설치에 적합하며, 설치 과정에서 정상적인 생산에 영향을 미치지 않습니다.
NYCZ500 자기변형 액체 레벨 미터 응용 분야
1. 산업 분야 레벨 측정 및 제어

2. 탱크 레벨 측정 및 제어

3. 화학 공정에서의 액체 레벨 제어
4. 제약 탱크의 액체 레벨 제어
5. 식품 및 음료 탱크 제어
6. 댐 수위 모니터링
7. 식수 및 하수 처리
8. 석유-물 계면 측정 및 제어
9. 주유소 계량 관리 시스템
10. 기타 액체 레벨 측정 및 제어...
