제품 상세 정보:
|
측정 범위: | 0~6m,0~25m | 전원 공급기: | 24VDC |
---|---|---|---|
재료: | (선택적인) PTFE | 프로세스 접속: | (선택적인) 플랜지 |
디스플레이: | LCD | 작동 온도: | -40~130C,-40~250C |
신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | 2Mpa |
하이 라이트: | 부식 방지 자기 왜곡 레벨 게이지,하트 플로트실 액면 높이 송신기,하트 자기를 띤 부동 수위 센서 |

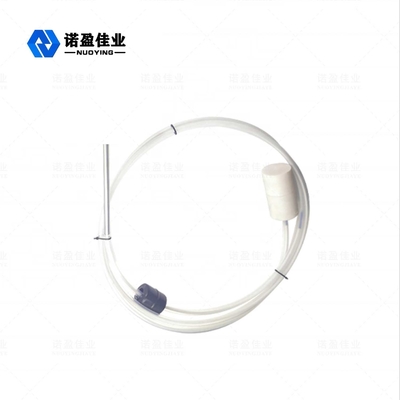

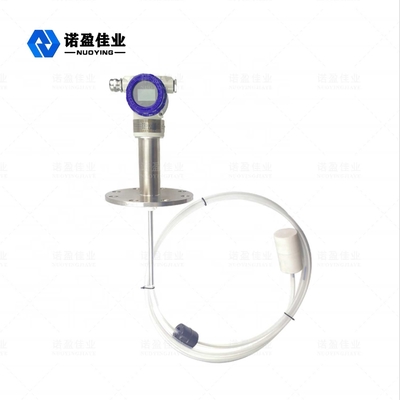

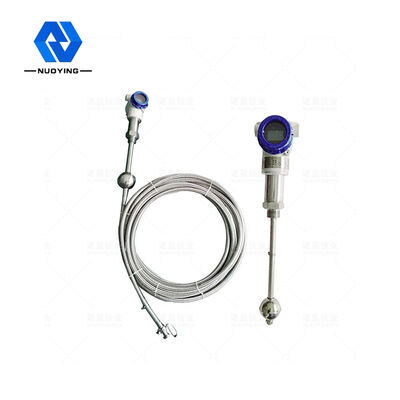

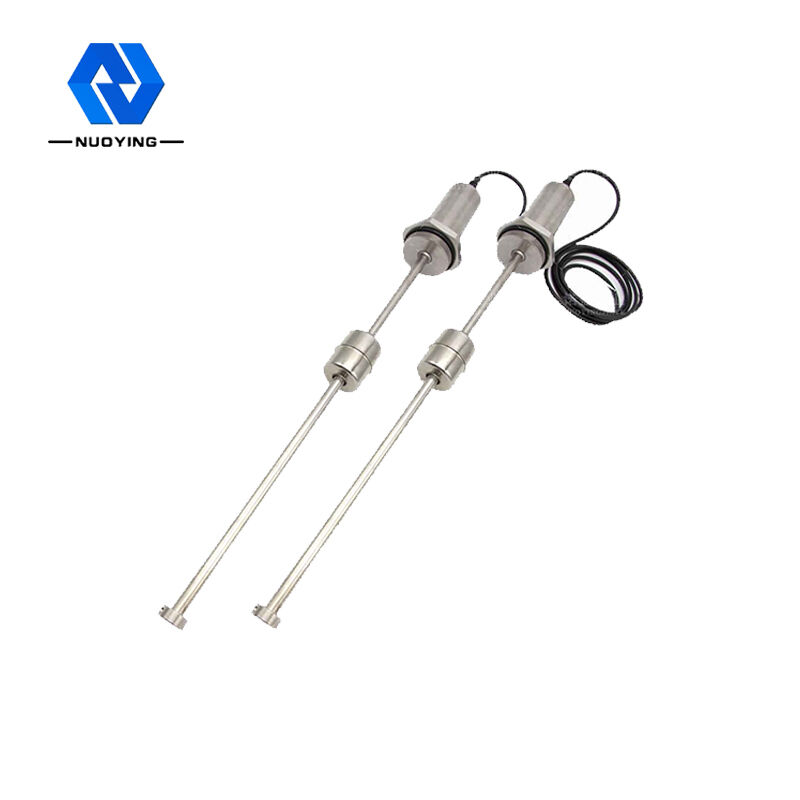

자기 왜곡 액면계
자기 왜곡 액면계 작동원리
자기 왜곡 액위 감지기 (다음에 일반적 형태와 방염 유형을 포함하여, 센서로서 언급되) 액위와 인터페이스의 연속적인 측정을 위해 사용됩니다. 석유, 화학 원료의 저장, 산업 공정, 생화학, 의약품, 음식과 음료, 주유소의 탱크 저장 구역 관리와 지하 저장, 댐수 수준, 저수지 물 준위 감시와 하수 처리, 등과 같은 다양한 액체성 탱크에서 액위의 공업 계측과 통제를 포함하여 게다가, 자기 왜곡 액위 감지기는 또한 넓게 다양한 분야에서 사용됩니다.
자기 왜곡 레벨 게이지는 3개의 부분으로 구성됩니다 : 프로브 로드, 회로 유닛과 부유물. 측정하기 위해, 회로 유닛은 자기 왜곡 라인을 따라 흘러 내려가고, 원형 자기장을 발생시킨 전류의 펄스를 발생시킵니다. 부유물은 프로브 로드의 외부에 배치되고 부유물이 그 액위 변화로 프로브 로드를 따라 위 아래로 움직입니다. 그것이 일련의 영구 자석류로 설비되기 때문에 부유물은 동시에 자기장을 발생시킵니다. 현재 자기장이 부유물 자기장을 만날 때, 그것은 회전 또는 리턴 펄스를 생산합니다. 리턴 펄스와 전류 펄스 사이의 시간차는 부유물의 실제 위치를 계산하고 액위를 측정하기 위해 펄스 신호로 변환됩니다.
자기 왜곡 액면계 기술적인 매개 변수
애플리케이션 | 액위 |
측정 범위 |
탐사하세요 : 0-50~6000mm 전보를 치세요 : 25m |
정확도 | ±0.5mm |
전원 공급기 | 24VDC ±10% |
신호 출력 | 4~20mA / 하트 / RS485 |
사용 전류 | 4~20mA ; 20.4mA |
부하 특성 | 현 생산량, 최대 부하 저항 600 큐 전압이 출력했을 때, 최대는 저항 2mA를 로딩합니다 |
프로세스 온도 | -40250 'C |
대기 온도 | -4080' C |
온도 영향 | ±0.5 'C |
프로세스 압력 | - 0.1 ~ 4.0MPa |
결의안 | ±lmm |
응답 시간 | 0.2 부인 |
로드 소재 | (선택적인) 304/316L |
프로세스 접속 | 스레드, 플랜지, (선택적인) 지지체 설치 |
현장 디스플레이 | (선택적인) LCD |
하우징 소재 | (선택적인) 스테인레스 강 / 알루미늄 |
보호 그레이드 | IP67 |
방폭 등급 | (선택적인) 엑스아 IICT6 |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
PTFE 물질을 사용하는 자기 왜곡 레벨 게이지 안테나, 일반적으로 플라스틱 국왕으로 알려진 PTFE (테플론 또는 PTFE)는 폴리머 화합물의 중합에 의해 테트라플로로에틸렌으로 구성됩니다, 그것이 가지고 있고 우수한 화확적 안정성,고 내식성, 봉합, 주유가 까다로운, 전기적 절연성이 아니고 좋은 안티-아그링 지구력, PTFE가 다음과 같은 특징을 가지고 있습니다 :
자기 왜곡 액면계 전형적인 애플리케이션과 설치
