제품 상세 정보:
|
측정 범위: | 0~6m,0~25m | 전원 공급기: | 24VDC |
---|---|---|---|
재료: | (선택적인) PTFE | 프로세스 접속: | (선택적인) 플랜지 |
디스플레이: | LCD | 작동 온도: | -40~80C |
신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | 1Mpa |
하이 라이트: | 24VDC 자기 변형 레벨 게이지,자기 변형 레벨 게이지 1Mpa,1Mpa 인터페이스 레벨 송신기 |

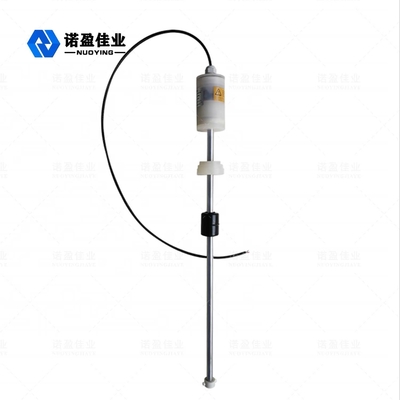

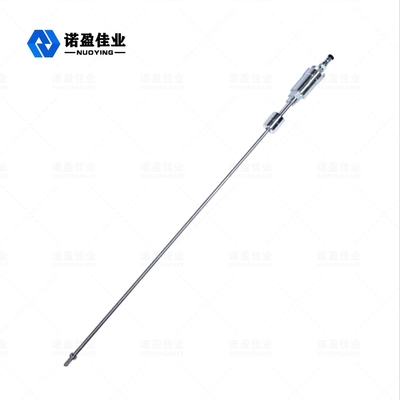

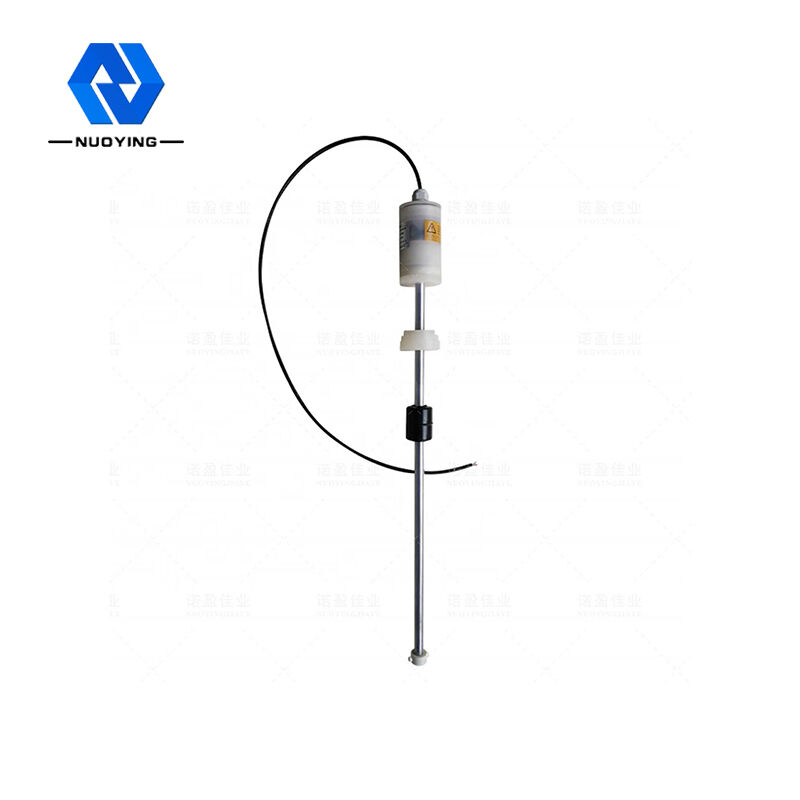

자기 변형 액체 레벨 미터
액면계측기 자기부상계 자기변형 액면계 유수계면기
자기변형 액체수준 미터운영 중 원칙
자기 변형 레벨 미터의 센서가 작동하면 센서의 회로 부분이 도파관 와이어의 펄스 전류를 자극하고 전류는 도파관 와이어를 따라 전파될 때 도파관 와이어 주위에 펄스 전류 자기장을 생성합니다.자기변형 레벨 미터의 센서 로드에는 플로트가 제공되어 액체 레벨의 변화에 따라 로드를 따라 위아래로 움직일 수 있습니다.플로트 내부에는 영구 자석 링 세트가 있습니다.펄스 전류 자기장이 플로트에 의해 생성된 링 자기장과 만나면 플로트 주변의 자기장이 변화하여 자기 변형 물질로 만들어진 도파관 와이어가 플로트 위치에서 비틀림파 펄스를 생성하고, 이는 플로트를 따라 다시 전송됩니다. 고정 속도로 도파관 와이어를 감지하고 감지 메커니즘에 의해 감지됩니다.펄스 전류와 비틀림파의 시간차를 측정함으로써 부유물의 위치, 즉 액면의 위치를 정확하게 결정할 수 있다.자기 변형 레벨 게이지의 기술적 이점 : 자기 변형 레벨 게이지는 고정밀로 깨끗한 액체 레벨의 레벨 측정에 적합하며 정확도는 1mm에 도달 할 수 있습니다.최신 제품의 정확도는 0.1mm에 달할 수 있습니다.자기 변형 레벨 미터는 두 개의 서로 다른 액체 사이의 경계를 측정하는 데에도 사용할 수 있습니다.위험한 경우에 적합한 방폭 설계, 지능형 전자 회로 설계로 부피를 계산할 수 있습니다.유일한 움직이는 부분은 플로트이므로 유지 보수가 매우 적습니다.
자기변형 액체수준미터기술적인 모수
애플리케이션 | 액체 레벨 |
측정 범위 |
조사: 0-50~6000mm |
정확성 | ±0.5mm |
전원 공급 장치 | 24VDC ±10% |
신호 출력 | 4~20mA / 하트 / RS485 |
작동 전류 | 4~20mA;20.4mA |
부하 특성 | 전류 출력 시 최대 부하 저항 600 Q 전압 출력, 최대 부하 저항 2mA |
공정 온도 | -40~80 °C, |
주위 온도 | -40~80°C |
온도 효과 | ±0.5 °C |
공정 압력 | - 0.1 ~ 1.0MPa |
해결 | ±1mm |
응답 시간 | 0.2ms |
로드 재료 | 304 316L(옵션) |
프로세스 연결 | 나사산, 플랜지, 지지대 장착(옵션) |
사이트 표시 | LCD(옵션) |
하우징 자재 | 스테인리스 스틸/알루미늄(옵션) |
보호 등급 | IP67 |
방폭 등급 | 엑시아 IICT6(옵션) |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
자기변형 레벨 게이지PTFE 재질을 사용하는 안테나, 일반적으로 "플라스틱 왕"으로 알려진 PTFE(테플론 또는 PTFE)는 고분자 화합물의 중합에 의해 테트라플루오로에틸렌으로 구성되며 우수한 화학적 안정성, 높은 내식성, 밀봉, 윤활이 끈적거리지 않음, 전기 절연 및 우수한 노화 방지 내구성, PTFE에는 다음과 같은 기능이 있습니다.
자기변형 액체 수준 미터일반적인 응용 프로그램 및 설치
