| 브랜드 이름: | NUOYING |
| 모델 번호: | NY3051 |
| 모크: | 1pcs |
| 가격: | $199 to $269/pcs |
| 지불 조건: | T/T |
| 공급 능력: | 한달에 1000PCS |

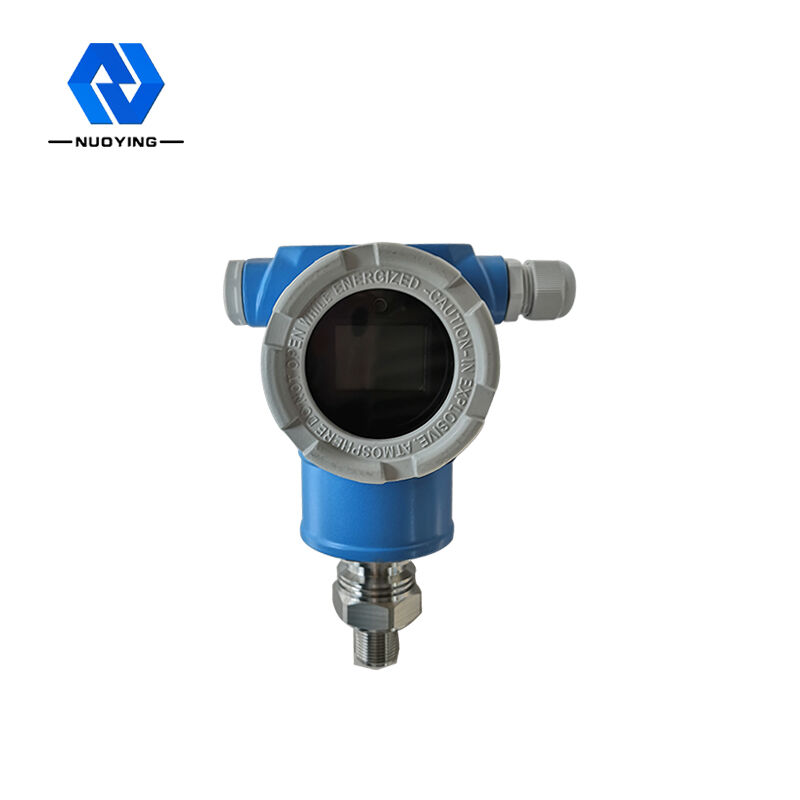

안정적인 출력 및 높은 민감도 압력 송신기 NY3051
압력 송신기의 작동 원리
NY3051시리즈 분산 실리콘 압력 송신기는 모두 수입 칩을 사용합니다. 세심한 구조 설계, 신호 처리 및 조립 후에 생산된 새로운 세대의 압력 센서입니다.그리고 엄격한 국가 표준에 따라 테스트이 제품 시리즈는 안정적인 출력, 높은 민감성 및 정밀도를 가지고 있으며 또한 좋은 온도 특성과 강력한 반 간섭 능력을 가지고 있습니다.
NY3051 시리즈는 반도체 및 마이크로 머신 기술의 압력 저항 효과로 만들어졌으며, 단일 결정적 실리콘 웨이퍼의 특정 결정 방향에,사진 에칭 기술을 사용함, 확산 및 다른 반도체 프로세스, 민감한 대막을 형성하는 Wheatstone 브릿지를 만들기 위해, 외부 힘에 노출되면 약간의 변화가 발생, 저항성 변경,그리고 브릿지 팔 저항 변경 (한 쌍은 더 커지고 다른 하나가 더 작아) 흥분 전압 신호 출력컴퓨터 온도 보상, 레이저 저항 조절, 신호 증폭 및 다른 처리 방법 및 엄격한 조립 테스트를 통해표준 출력 신호를 가진 압력 송신기를 생산하기 위한 캘리브레이션 및 다른 프로세스.
설계 특징압력 송신기
◎출력은 안정적이며 민감도가 높고, 간섭과 소음 및 기타 요인의 영향은 상대적으로 작으며, 증폭기 회로의 대응 비용이 감소합니다.그리고 해상도는 크게 향상되었습니다.
◎전용 V/I 통합 회로는 주변 장치가 거의 없으며 높은 신뢰성, 간단하고 쉬운 유지보수, 작은 크기, 가벼운 무게, 매우 편리한 설치 및 디버깅이 있습니다.
◎ 알루미늄 합금 다이 캐스팅 껍질, 3 단말 격리, 정전 스프레이 보호 층, 견고하고 내구성.
◎ 4-20mA DC 2선 신호 전송, 강력한 반 간섭 능력과 긴 전송 거리.
◎LED, LCD, 포인터, 세 종류의 지표 헤드, 현장 판독은 매우 편리합니다. 그들은 점착성, 결정성 및 부식 미디어를 측정하는 데 사용할 수 있습니다.
◎분산 실리콘 압력 송신기는 위험하고 폭발 가능한 분야에서 사용됩니다. 제품은 낮은 전류, 낮은 전압 및 낮은 전력 소비의 특성을 가지고 있습니다.그것은 본질적으로 안전한 폭발 방지 제품이며 폭발 방지 인증서를 갖추고 있습니다..
◎무성강 소재와 특수 보호 구조를 사용하여 번개 보호, 반 간섭, 반 과전압,그리고 증폭기 회로의 과전류, 그것은 신뢰할 수 있는 밀폐, 반 경식 및 반 가혹한 작업 환경의 능력을 향상, 그것은 일반적인 산업 현장 측정 및 제어 필요에 완전히 적합합니다.
압력 송신기의 기술적 매개 변수
| 전형적인 응용 | 액체, 가스, 증기 | |||
| 제품 모델 | NY3051 | |||
| 측정 범위 | 상단 제한URL | |||
| 가이드 압력 | 압력 측정기 | 절대 압력 | 가이드 압력 | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| 디아프라그마 재료 | 316 L (선택) | |||
| 아쿠라사이클래스 | 0급10급2 | |||
| 전원 공급 | 24VDC | |||
| 신호 출력 |
신호 출력 420mA/HART/RS485/Modbus |
|||
| 실내 온도 | -40~+85°C | |||
| 공정 온도 | -25~+125°C ((>+125°C 사용자 정의 할 수 있습니다) | |||
| 프로세스 연결 | 스레드, 플랜지 (선택) | |||
| 진압 시간 | 0.1 ~ 16s 조절 | |||
| 과부하 허용 | < 2배의 등급 범위 | |||
| 라이브 표시 | LCD (선택) | |||
| 보호등급 | IP67 | |||
| 폭발 방지 등급 | EXIICT6Ga, EXDIICT6Gb (정신 인증서를 참조) | |||
※ 참고:이 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.
