제품 상세 정보:
|
| 매체: | 액체, 가스, 압력 측정 | 프로세스 온도: | -25~+125C |
|---|---|---|---|
| 연결: | 나사산, 플랜지 (선택적) | 감쇠 시간: | 0.1-16s |
| 다이어프램 소재: | 316L | 쉘 소재: | 스테인레스 강 |
| 보호 그레이드: | IP65 | 전원 공급기: | 12-36 VDC (±30%). |
| 하이 라이트: | 36VDC 압력 센서 송신기,스레드 플랜지 고온 압력 Sensor,36VDC 산업적 증압기 |
||

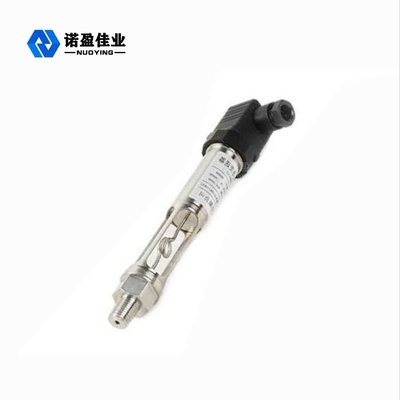

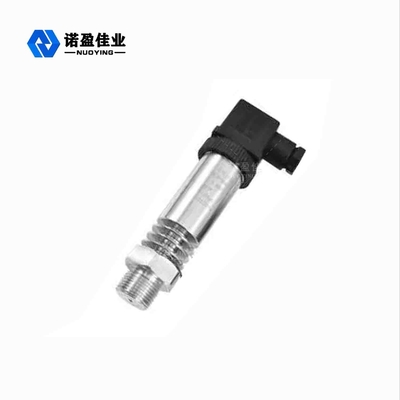

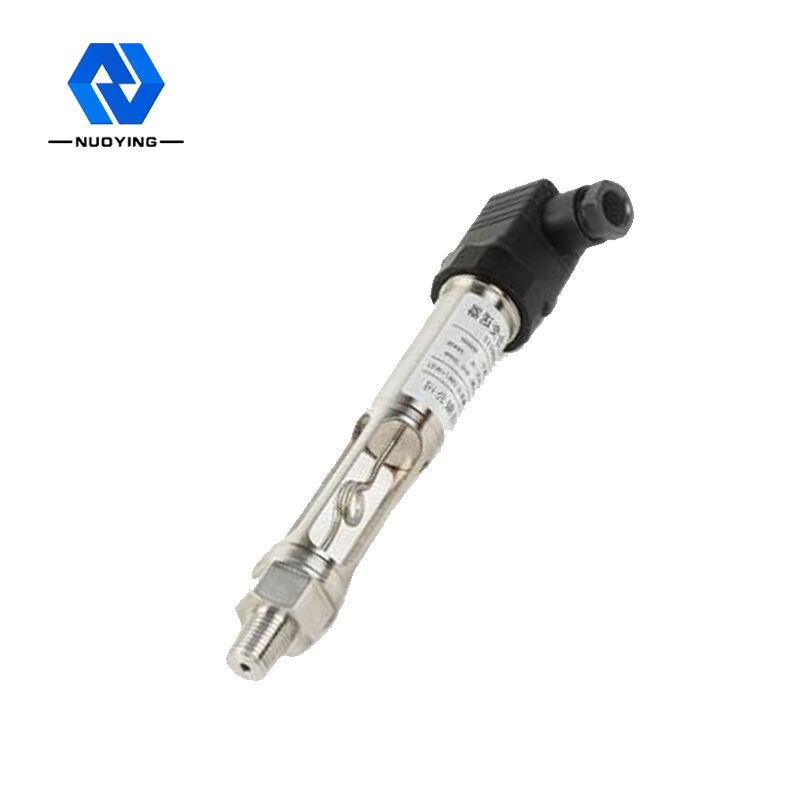

압력 센서 트랜스미터는 액체 가스 및 증기의 압력을 측정합니다.
압력 센서 전송기
압력 센서 전송기작동 원리
NP93420 시리즈는 반도체의 압저항 효과와 마이크로 머시닝 기술을 이용하여 제작되었습니다.단결정 실리콘 웨이퍼의 특정 결정 방향에서 리소그래피, 확산 및 기타 반도체 공정을 사용하여 휘트스톤 브리지를 제작하여 외부 힘을 받을 때 약간 변화하는 민감한 다이어프램을 형성합니다.브리지 암의 저항은 저항의 변화에 의해 변경되고, 여기 전압 신호의 출력은 컴퓨터 온도 보상, 레이저 저항 조정, 신호 증폭 및 기타 처리 후 변경됩니다(한 쌍은 더 크고 다른 쌍은 더 작음). 수단 및 엄격한 조립 감지, 교정 및 기타 프로세스, 표준 출력 신호 압력 트랜스미터 생산.
압력 센서 전송기전문인매개변수
| 일반적인 응용 | SS316과 호환되는 가스 및 액체 |
| 정확성 | 0.25%F·S ,0.5%F·S |
| 범위 | -95kPa~60MPa |
| 다이어프램 재료 | 316L(옵션) |
| 온도 계수 | ≤0.02%/℃ |
| 공정 온도 | -10℃~+80℃ |
| 보관 온도 | -40℃~+125℃ |
| 전체 범위 온도 계수 | ≤0.02%/℃ |
| 상대 습도 | <95% |
| 프로세스 연결 | 스레드, 플랜지(선택 사항) |
| 과부하 제한: | 정격 범위의 150%-200% |
| 신호 출력 | 4~20mADC 2선식 또는 0~10mADC 3선식 |
| 전원 공급 장치 | 12.5V-36V, 표준 전원 is24VDC |
| 부하 저항 | ≯750Ω(부하 특성은 아래 그림 1 참조) |
| 기계적 보호 | IP65 |
| 폭발 등급 | Ex iaⅡCT5 |
압력 센서 전송기애플리케이션
석유, 화학 공업, 야금, 전력, 경공업, 건축 자재, 의약, 환경 보호, 과학 연구 및 기타 기업 및 기관에서 널리 사용되며 공정 유체 압력 테스트를 실현하고 전천후 다양한 경우에 적합합니다. 환경 및 온갖 부식성 액체.
압력 센서 전송기형질
압력 센서 전송기물리적 특성
