제품 상세 정보:
|
측정 범위: | 유동적, 부식성 액체 | 정확도 급: | ±0.25% F.S, ±0.5% F.S, ±1.0% F.S |
---|---|---|---|
프로세스 접속: | 스레드, 플랜지 (선택적) | 대기 온도: | -4085 'C |
프로세스 온도: | -10 ~+70 'C | 신호 출력: | 4...20mADC / 하트 / RS485... |
다이어프램 소재: | 316L, (선택적인) 세라믹 격판 | 보호 그레이드: | IP67 |
하이 라이트: | 입력 유형 수위 압력 변환기,수위 압력 변환기 HART,HART 잠수정 압력 변환기 |

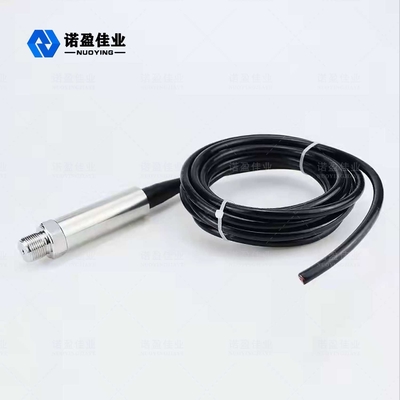

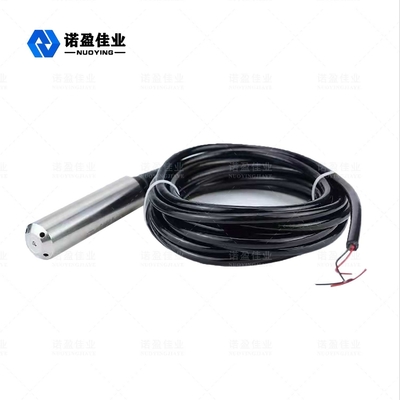

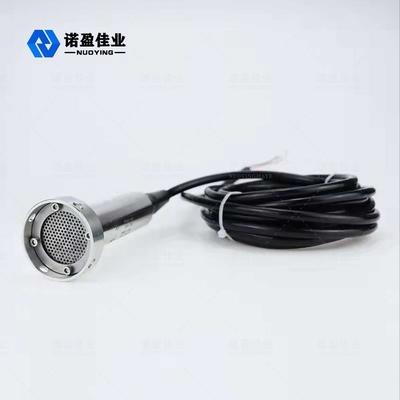

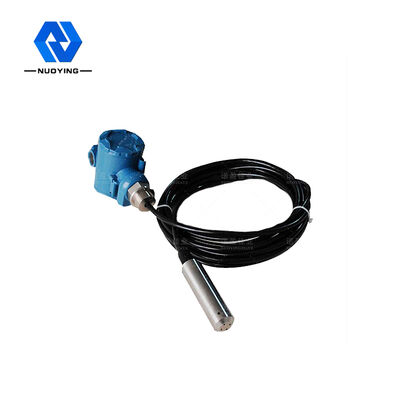

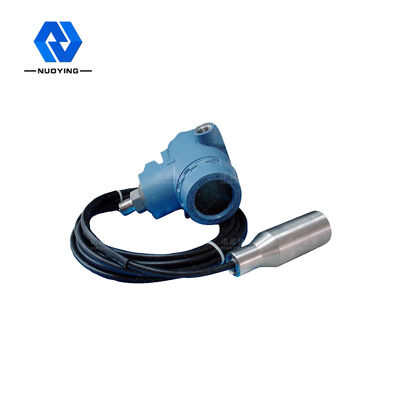

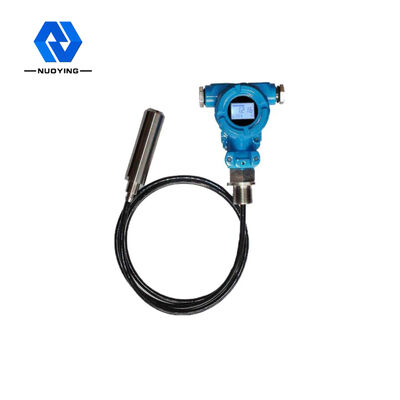

NH93420 수위 전달계 압력 센서 송신기
물, 석유와 시멘트 반죽 함량의 정확한 측정과 전송을 달성하기 위해, 다른 키에 있는 액체의 다른 비중에 의해 발생된 압력, 액 높이, 몸무게 사이의 직선 관계의 원칙에 따르면, NH93420 일련 수위 전달계는 연장이고 증압기 기술의 개발입니다.
NH93420 수위 전달계 기술적인 매개 변수
전형적인 애플리케이션 | 유동적, 부식성 액체 | ||||||||||
측정 범위 |
|
||||||||||
신호 출력 : | 4~20mADC/HART/RS485 | ||||||||||
대기 온도 | -40 85 'C | ||||||||||
프로세스 온도 |
-10 ~+70 'C |
||||||||||
프로세스 접속 | 스레드는 증가하여 플랜지처리됩니다 (선택적) | ||||||||||
전원 공급기 | 24VDC (± 5%) | ||||||||||
부하 용량 |
<> |
||||||||||
다이어프램 소재 |
316L, 세라믹 격판 (선택적) 케이스 소재 : 알루미늄, 스테인레스 강 (선택적) |
||||||||||
안정성 |
±0.05%FS/ 년 ; ±0.1 %FS/ 년 |
||||||||||
필드 디스플레이 | (선택적인) LCD | ||||||||||
보호레벨 | IP67 | ||||||||||
돌풍 클래스 |
(선택적인) 엑스아 II CT5 엑스드 IIBT5 |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
NH93420 수위 전달계 작동원리
수위 전달계는 모세관 호스, 압축 접속과 조사에 내장된 특수 기체 가이드 케이블로 구성됩니다. 레벨 게이지의 탐침은 맨 아래 다이아와 스테인레스 스틸 코어와 홀과 플라스틱 쉘로 구성됩니다. 유동적 준위 측정은 실제로 (스테인리스 강 막에 붙어 있는 ) 탐침 머리에 대한 물정지압력과 실기압과 그리고 나서 세라믹 센서 사이의 차이이고 전자 구성품이 압력차를 420mA 출력 신호로 변환시킵니다.
정수 수위 전달계가 측정된 액체의 어떤 깊이에 유입될 때, 센서의 압력 공식은 다음과 같습니다 : 액위 방식을 획득하기 위한 PA= ph+Po :H = PA Po/ p*g.
동시에, 액체에서의 압력은 가스 전도 스테인레스 강을 통하여 센서의 정압 체임버에 도입되고 그리고 나서 액체 표면에 대한 대기압이 센서의 뒤에, Po를 방해하고 센서 PA-Po= 페하에서의 측정한 압력을 만들기 위해, 센서의 부압실에 연결됩니다.
만약 액체의 밀도가 획일적이면, 정압 차이가 액위의 높이에 비례합니다.
NH93420 수위 전달계 설계 특성
