제품 상세 정보:
|
| 대기 온도: | -40~+85C | 프로세스 온도: | -25~+125C |
|---|---|---|---|
| 연결: | 나사산, 플랜지 (선택적) | 상대 습도: | <95% |
| 다이어프램 소재: | 316L | 폭발 등급: | ExiaIICT5 |
| 보호 그레이드: | IP65 | 전원 공급기: | 12-36 VDC (±30%). |
| 하이 라이트: | 316L 압력 센서 송신기,IP65 가스 압력 송신기,IP65 천연 가스 압력 센서 |
||

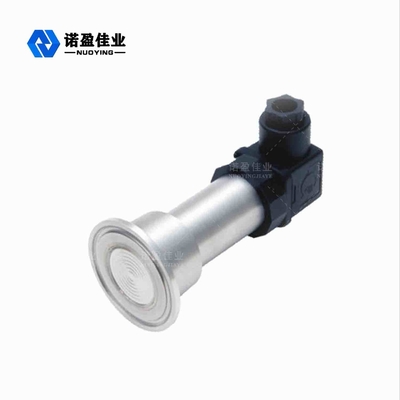

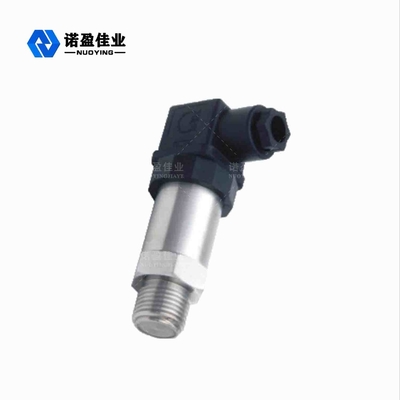

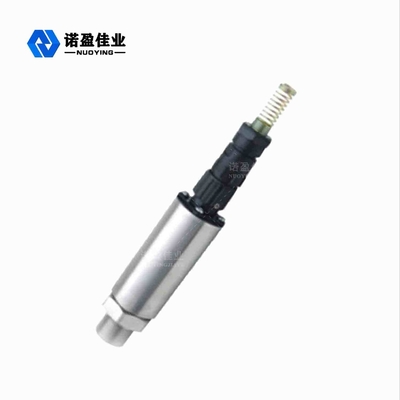

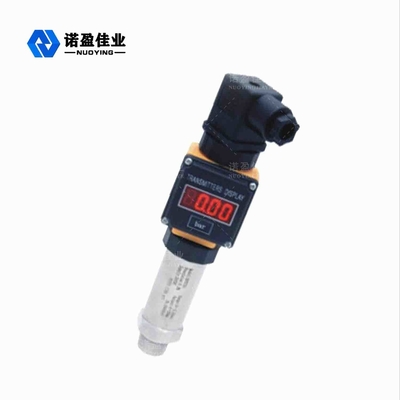

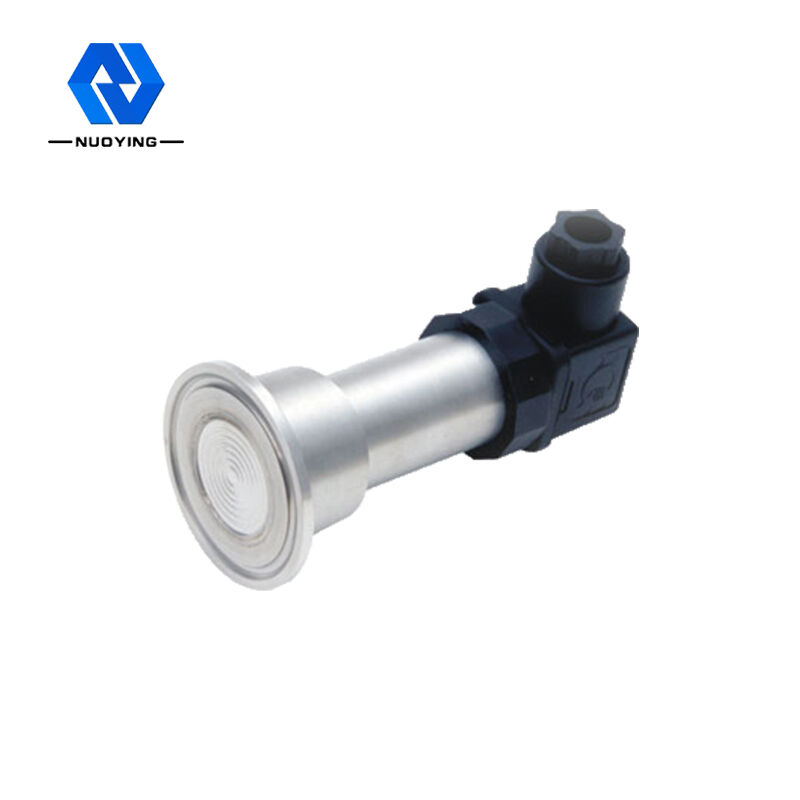

압력 센서 전송기
압력 센서 전송기작동 원리
일반적인 의미에서 NP93420 시리즈 압력 트랜스미터는 주로 로드 셀 센서(압력 센서라고도 함), 측정 회로 및 프로세스 커넥터로 구성됩니다.로드셀 센서가 느끼는 가스 및 액체와 같은 물리적 압력 매개 변수를 표준 전기 신호(예: 4~20mADC 등)로 변경하여 표시 경보, 기록계, 조절기 및 기타 측정, 표시를 위한 보조 기기를 공급할 수 있습니다. 및 프로세스 조정.
압력 트랜스미터는 압력 변수를 받아들이고 감각을 전달한 후 일정한 비율로 압력 변화를 표준 출력 신호로 변환하는 일종의 계기입니다.송신기 출력 신호는 압력 표시, 기록 또는 제어를 위해 중앙 제어실로 전송됩니다.
압력 센서 전송기전문인매개변수
| 일반적인 응용 | SS316과 호환되는 가스 및 액체 |
| 정확성 | 0.25%F·S ,0.5%F·S |
| 범위 | -95kPa~60MPa |
| 다이어프램 재료 | 316L(옵션) |
| 온도 계수 | ≤0.02%/℃ |
| 공정 온도 | -10℃~+80℃ |
| 보관 온도 | -40℃~+125℃ |
| 전체 범위 온도 계수 | ≤0.02%/℃ |
| 상대 습도 | <95% |
| 프로세스 연결 | 스레드, 플랜지(선택 사항) |
| 과부하 제한: | 정격 범위의 150%-200% |
| 신호 출력 | 4~20mADC 2선식 또는 0~10mADC 3선식 |
| 전원 공급 장치 | 12.5V-36V, 표준 전원 is24VDC |
| 부하 저항 | ≯750Ω(부하 특성은 아래 그림 1 참조) |
| 기계적 보호 | IP65 |
| 폭발 등급 | Ex iaⅡCT5 |
압력 센서 전송기애플리케이션
석유, 화학 공업, 야금, 전력, 경공업, 건축 자재, 의약, 환경 보호, 과학 연구 및 기타 기업 및 기관에서 널리 사용되며 공정 유체 압력 테스트를 실현하고 전천후 다양한 경우에 적합합니다. 환경 및 온갖 부식성 액체.
압력 센서 전송기형질
압력 센서 전송기물리적 특성
