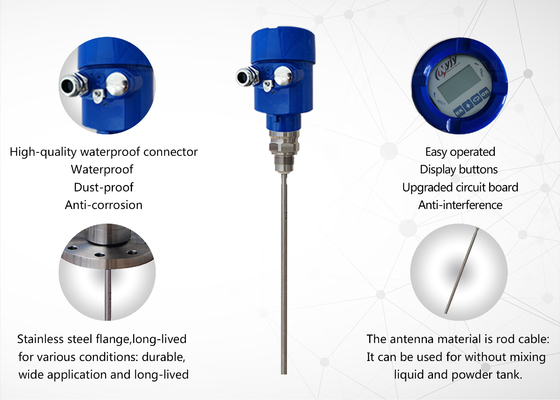

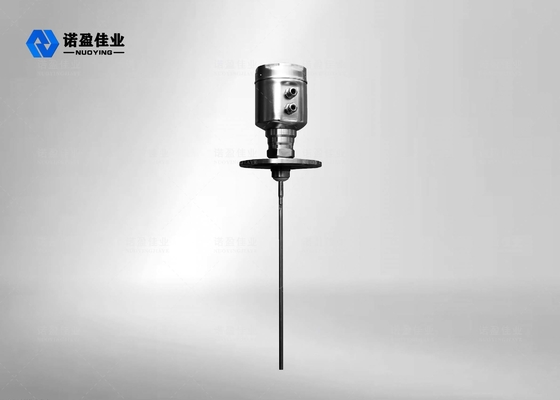

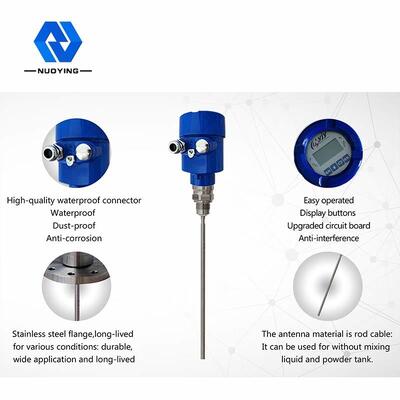

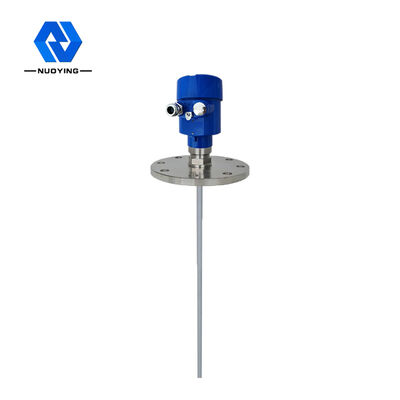

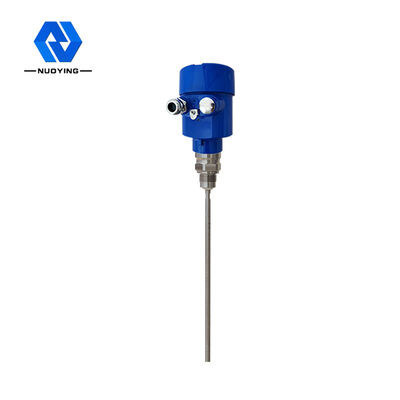

1.8GHz NYRD-702 공장 직판 고정도 유도파 레이더 레벨 미터 송신기 4-20mA 출력
NYRD-702 레이더 레벨 송신기전반적인 설명
제품 설명
NYRD702 가이드 웨이브 레이더 레벨 송신기 작동 원리
가이드 웨이브 레이더에서 방출되는 고 주파수 마이크로 웨이브 펄스는 검출 장치 (제철 케이블 또는 강철 막대) 를 따라 이동합니다. 측정 매체에 부딪히면,변압기 상수는 변합니다, 반사를 일으키고, 펄스 에너지의 일부가 반사됩니다.방출 된 펄스와 반사 된 펄스 사이의 시간 간격은 측정 매체의 거리에 직접 비례합니다..
입력:유도파 레이더는 시간 여행의 원리에 기반한 측정 기구입니다. 레이더 파동은 빛의 속도로 작동합니다.그리고 작동 시간은 전자 부품으로 레벨 신호로 변환될 수 있습니다.탐사선은 고주파 펄스를 발사하고 케이블이나 막대기를 따라 전파합니다.기기의 수신기에 반사되고 수신됩니다., 거리의 신호가 레벨 신호로 변환됩니다
반사 된 펄스 신호는 케이블 또는 막대 탐사선을 따라 기기의 전자 회로로 전송됩니다. 마이크로프로세서는 신호를 처리하고 물질 표면에 마이크로파 펄스로 인해 생성된 에코를 인식합니다. 올바른 에코 신호 식별은 펄스 소프트웨어에 의해 완료됩니다.물질 표면으로부터의 거리 D는 펄스의 시간 여행 T에 비례합니다.: D=C×T/2 ((여기 C는 빛의 속도) 빈 탱크의 거리가 E가 알려져 있기 때문에 레벨은: L=E-D
출력:빈 탱크 높이 E (= 0점), 전체 탱크 높이 F= (전용 규모) 및 설정해야 할 몇 가지 응용 매개 변수를 입력합니다.응용 매개 변수는 측정 환경에 자동으로 장치를 조정합니다., 4-20mA 출력과 일치합니다.
