| 브랜드 이름: | NUOYING |
| 모델 번호: | NYCZ500 |
| 모크: | 1 PC |
| 가격: | $560~$1200/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
NYCZ500 케이블 타입 25m 범위의 다양한 액체의 레벨 측정용 자석 경축 레벨 게이저
NYCZ500 케이블 타입 자기 경축 레벨 가이드작동 원칙
이 제품은 주로 측정 막대, 전자 챔버 및 측정 막대 위에 장착된 비접촉 부동 공으로 구성됩니다.측정 막대기에 자기 경축 가이어 (파도 가이드 가이어) 가 설치됩니다.측정 막대기는 비 자석성 스테인레스 스틸 튜브로 만들어져 있으며, 이는 파도 유도선을 매우 잘 보호합니다.
자기 경축 액체 수량 측정기가 작동할 때, 전자 방의 펄스 생성기는 시작 펄스를 발산합니다. 이 시작 펄스가 waveguide 와이어를 통해 전송되면,그것은 회전 자기장을 생성 파도 유도 와이어 방향으로 이동이 자기장이 부동 공의 영구 자기장과 만나면 자기 경련 스트레칭 효과를 발생시킵니다.파도 유도 가이드가 회전하여 일정한 속도 기계 파도를 생성하도록 만드는이 기계적 파동은 두 방향으로 퍼집니다. 측정 막대기 끝으로 도달하는 기계적 파동은 덤퍼에 흡수됩니다.전자 챔버로 다시 전송 된 기계적 파동은 전자 챔버에 설치 된 에너지 포크 메커니즘에 의해 감지되고 해당 전류 펄스로 변환됩니다.에너지 수집 메커니즘은 측정 된 액체의 높이를 정확하게 측정하기 위해 두 맥박 사이의 시간 차이를 계산합니다.
NYCZ500 케이블 유형 자기 경축 레벨 가이브 설계 특징
◎ 더 광범위한 적용 가능성, 여러 탐사 형태, 여러 프로세스 연결 형태 및 여러 생산 재료로 사용자 정의 할 수 있습니다.
◎ 높은 신뢰성: 자기 경축 액체 레벨 미터는 파도 유도 원리를 채택하기 때문에 기계적으로 움직이는 부분이 없으므로 마찰과 마모가 없습니다.전체 변환기는 스테인리스 스틸 튜브에 포함됩니다, 측정 매체와 접촉하지 않습니다. 센서는 안정적으로 작동하고 긴 사용 수명을 가지고 있습니다.
◎좋은 안전성: 자기 경축 액체 레벨 미터는 높은 폭발 방지 성능을 가지고 있으며 본질적으로 안전하며 안전하게 사용할 수 있습니다.그리고 특히 화학 원료와 연화성 액체를 측정하기에 적합합니다.수동 측정의 안전성을 피하기 위해 측정 중에 탱크 뚜?? 을 열 필요가 없습니다.
NYCZ500 케이블 타입 자기 경축 레벨 가이드기술 매개 변수
| 모델 | NYCZ500 |
| 전형적인 응용 | 액체 레벨 측정, 액체-액체 인터페이스 측정 |
| 안테나 형태 | 케이블 종류 |
| 안테나 재료 | 304, 316L (선택) |
| 측정 범위 | 0∙25m |
| 측정 정확성 | ±0.5mm |
| 측정 각도 | 10° |
| 전원 공급 | 24VDC (2선, 4선), 220VAC |
| 공정 온도 | -40°C+200°C |
| 프로세스 압력 | -0.1~10.0MPa |
| 프로세스 연결 | 스레드, 플랜지, 브래킷 (선택) |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus |
| 작동 전류 | 4... 20mA |
| 부하 특성 | 출력 전류에 최대 부하 저항 600Ω; 출력 전압에 최대 부하 저항 2mA |
| 반응 시간 | 00.2-5ms |
| 보호 수준 | IP65, IP67, IP68 (선택) |
| 폭발 방지 등급 | 엑시알CT6 Ga; 엑시알CT6 Gb |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

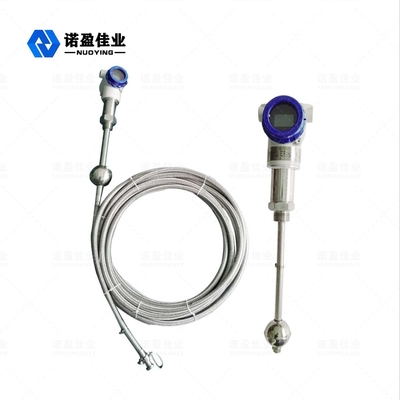

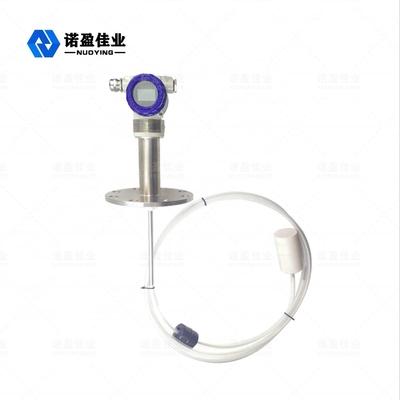

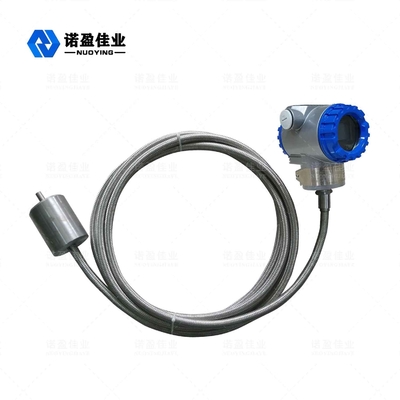

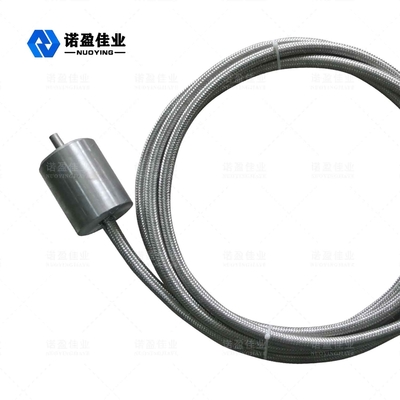

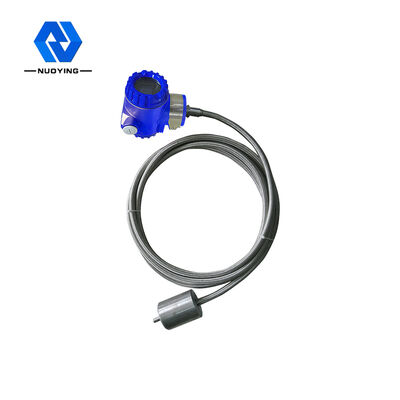

NYCZ500 케이블 타입 자기 경축 레벨 가이드 관련 사진
