| 브랜드 이름: | NUOYING |
| 모델 번호: | NYCZ500 |
| 모크: | 1 PC |
| 가격: | $538~$1200/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
NYCZ500 자석 경축 레벨 가이어 24VDC 고 정밀 스테인레스 스틸 수면 전송기 중국 제조
NYCZ500 자기 경축 레벨 가이드작동 원칙
이 제품은 주로 측정 막대, 전자 챔버 및 측정 막대 위에 장착된 비접촉 부동 공으로 구성됩니다.측정 막대기에 자기 경축 가이어 (파도 가이드 가이어) 가 설치됩니다.측정 막대기는 비 자석성 스테인레스 스틸 튜브로 만들어져 있으며, 이는 파도 유도선을 매우 잘 보호합니다.
자기 경축 액체 수량 측정기가 작동할 때, 전자 방의 펄스 생성기는 시작 펄스를 발산합니다. 이 시작 펄스가 waveguide 와이어를 통해 전송되면,그것은 회전 자기장을 생성 파도 유도 와이어 방향으로 이동이 자기장이 부동 공의 영구 자기장과 만나면 자기 경련 스트레칭 효과를 발생시킵니다.파도 유도 가이드가 회전하여 일정한 속도 기계 파도를 생성하도록 만드는이 기계적 파동은 두 방향으로 퍼집니다. 측정 막대기 끝으로 도달하는 기계적 파동은 덤퍼에 흡수됩니다.전자 챔버로 다시 전송 된 기계적 파동은 전자 챔버에 설치 된 에너지 포크 메커니즘에 의해 감지되고 해당 전류 펄스로 변환됩니다.에너지 수집 메커니즘은 측정 된 액체의 높이를 정확하게 측정하기 위해 두 맥박 사이의 시간 차이를 계산합니다.
NYCZ500 자기 경축 레벨 가이드 응용 분야
1산업 현장 수준 측정 및 제어
2탱크 레벨 측정 및 제어
3화학 공정에서 액체 수준의 제어
4. 약품 탱크의 액체 레벨 제어
5식품 및 음료 탱크 제어
NYCZ500 자기 경축 레벨 가이드기술 매개 변수
| 모델 | NYCZ500 |
| 전형적인 응용 | 액체 레벨 측정, 액체-액체 인터페이스 측정 |
| 안테나 형태 | 막대기 종류 |
| 안테나 재료 | 304, 316L (선택) |
| 측정 범위 | 0∙5m |
| 측정 정확성 | ±0.5mm |
| 측정 각도 | 10° |
| 전원 공급 | 24VDC (2선, 4선), 220VAC |
| 공정 온도 | -40°C+200°C |
| 프로세스 압력 | -0.1~10.0MPa |
| 프로세스 연결 | 스레드, 플랜지, 브래킷 (선택) |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus |
| 작동 전류 | 4... 20mA |
| 부하 특성 | 출력 전류에 최대 부하 저항 600Ω; 출력 전압에 최대 부하 저항 2mA |
| 반응 시간 | 00.2-5ms |
| 보호 수준 | IP65, IP67, IP68 (선택) |
| 폭발 방지 등급 | 엑시알CT6 Ga; 엑시알CT6 Gb |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

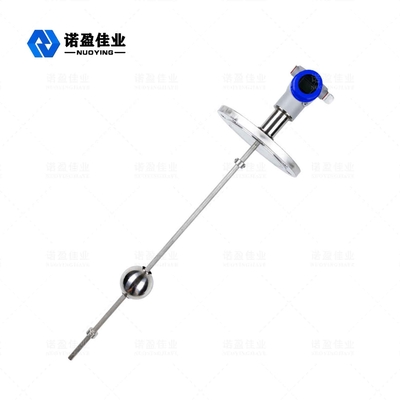

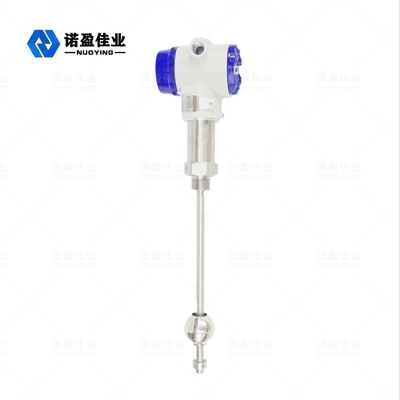

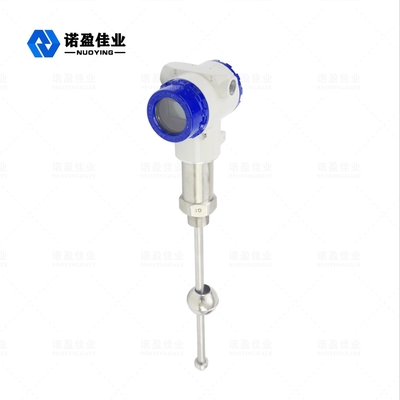

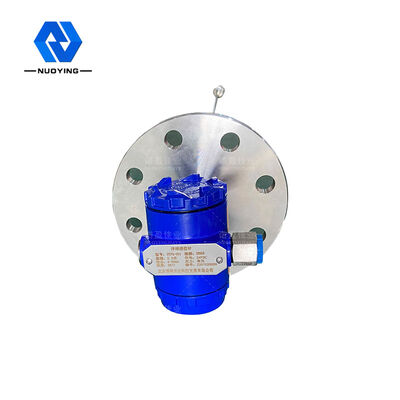

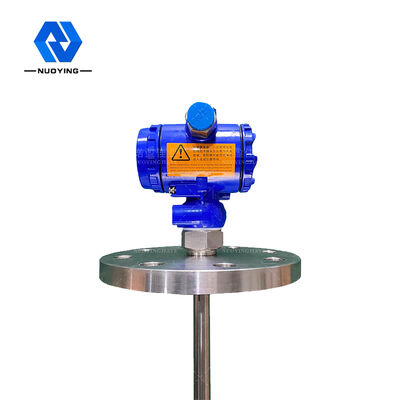

NYCZ500 자기 경축 레벨 가이드 관련 사진
