| 브랜드 이름: | NUOYING |
| 모델 번호: | NYCZ500 |
| 모크: | 1 PC |
| 가격: | $548~$1200/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
NYCZ500 막대기형 자기 경축 레벨 측정기 고정도의 액체 물 레벨 센서
NYCZ500 막대기형 자기 경축 레벨 가이드작동 원칙
이 제품은 주로 측정 막대, 전자 챔버 및 측정 막대 위에 장착된 비접촉 부동 공으로 구성됩니다.측정 막대기에 자기 경축 가이어 (파도 가이드 가이어) 가 설치됩니다.측정 막대기는 비 자석성 스테인레스 스틸 튜브로 만들어졌으며, 이는 파도 유도선을 매우 잘 보호합니다.
자기 경축 액체 수준 측정기가 작동할 때, 전자 방의 펄스 생성기는 시작 펄스를 발산합니다. 이 시작 펄스가 waveguide 와이어를 통해 전송되면,그것은 회전 자기장을 생성 파도 유도 와이어 방향으로 이동이 자기장이 부동 공의 영구 자기장과 만나면 자기 경련 스트레칭 효과를 발생시킵니다.파도 유도 가이드가 회전하여 일정한 속도 기계 파도를 생성하도록 만드는이 기계적 파동은 두 방향으로 퍼집니다. 측정 막대기 끝으로 도달하는 기계적 파동은 덤퍼에 흡수됩니다.전자 챔버로 다시 전송 된 기계적 파동은 전자 챔버에 설치 된 에너지 포크 메커니즘에 의해 감지되고 해당 전류 펄스로 변환됩니다.에너지 수집 메커니즘은 측정 된 액체의 높이를 정확하게 측정하기 위해 두 펄스 사이의 시간 차이를 계산합니다.
NYCZ500 막대기형 자기 경축 레벨 가이드 디자인 특성
1좋은 안전성: 자석 경축 레벨 미터는 폭발 방지 성능이 높고 본질적으로 안전하며 안전합니다. 특히 화학 물질과 연화 유체의 측정에 적합합니다.측정할 때 탱크 뚜?? 을 열지 않아도 됩니다., 수동 측정의 불안감을 피합니다.
2- 자석 경축 레벨 미터는 설치가 쉽고 유지보수가 간단합니다: 자석 경축 레벨 미터는 일반적으로 탱크 상단에있는 기존 구멍을 통해 설치됩니다.특히 지하 저장 탱크 및 이미 작동 중인 탱크 설치에 적합합니다., 설치 과정에서 정상적인 생산에 영향을 줄 수 없습니다.
NYCZ500 막대기형 자기 경축 레벨 가이드기술 매개 변수
| 모델 | NYCZ500 |
| 전형적인 응용 | 액체 레벨 측정, 액체-액체 인터페이스 측정 |
| 안테나 형태 | 막대기 종류 |
| 안테나 재료 | 304, 316L (선택) |
| 측정 범위 | 0∙5m |
| 측정 정확성 | ±0.5mm |
| 측정 각도 | 10° |
| 전원 공급 | 24VDC (2선, 4선), 220VAC |
| 공정 온도 | -40°C+200°C |
| 프로세스 압력 | -0.1~10.0MPa |
| 프로세스 연결 | 스레드, 플랜지, 브래킷 (선택) |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus |
| 작동 전류 | 4... 20mA |
| 부하 특성 | 출력 전류에 최대 부하 저항 600Ω; 출력 전압에 최대 부하 저항 2mA |
| 반응 시간 | 00.2-5ms |
| 보호 수준 | IP65, IP67, IP68 (선택) |
| 폭발 방지 등급 | 엑시알CT6 Ga; 엑시알CT6 Gb |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

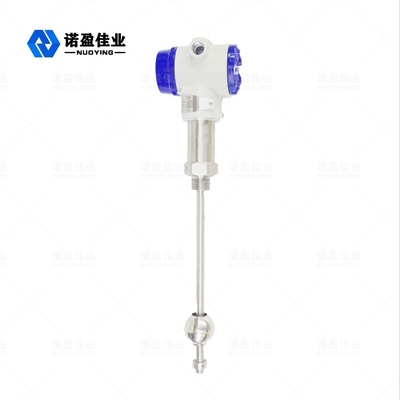

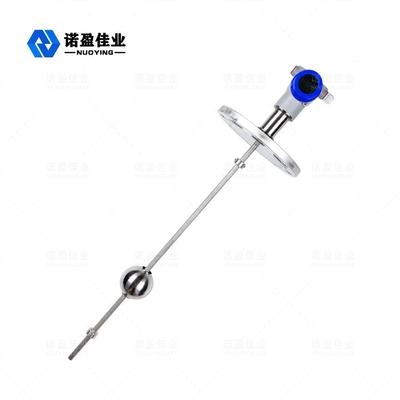

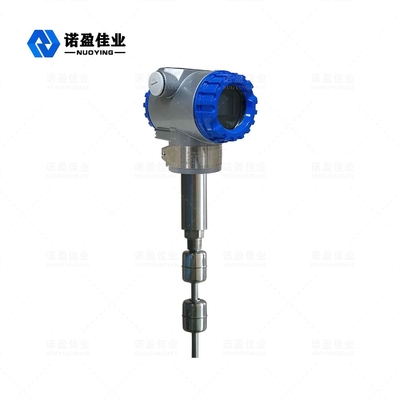

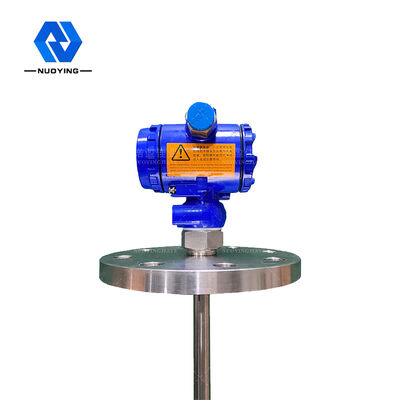

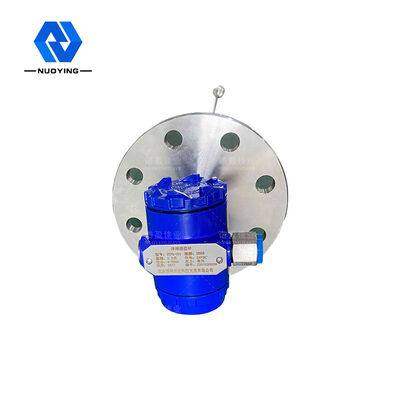

NYCZ500 막대기형 자기 경축 레벨 가이드 관련 사진
