| 브랜드 이름: | NUOYING |
| 모델 번호: | NYCZ500 |
| 모크: | 1 PC |
| 가격: | $560~$1200/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
NYCZ500 스틱 타입의 액체 레벨 측정용 자기 경축 레벨 메이저, CE 인증 및 ±0.5mm 정확도
NYCZ500 막대기형 자기 경축 레벨 가이드작동 원칙
이 제품은 주로 측정 막대, 전자 챔버 및 측정 막대 위에 장착된 비접촉 부동 공으로 구성됩니다.측정 막대기에 자기 경축 가이어 (파도 가이드 가이어) 가 설치됩니다.측정 막대기는 비 자석성 스테인레스 스틸 튜브로 만들어져 있으며, 이는 파도 유도선을 매우 잘 보호합니다.
자기 경축 액체 수량 측정기가 작동할 때, 전자 방의 펄스 생성기는 시작 펄스를 발산합니다. 이 시작 펄스가 waveguide 와이어를 통해 전송되면,그것은 회전 자기장을 생성 파도 유도 와이어 방향으로 이동이 자기장이 부동 공의 영구 자기장과 만나면 자기 경련 스트레칭 효과를 발생시킵니다.파도 유도 가이드가 회전하여 일정한 속도 기계 파도를 생성하도록 만드는이 기계적 파동은 두 방향으로 퍼집니다. 측정 막대기 끝으로 도달하는 기계적 파동은 덤퍼에 흡수됩니다.전자 챔버로 다시 전송 된 기계적 파동은 전자 챔버에 설치 된 에너지 포크 메커니즘에 의해 감지되고 해당 전류 펄스로 변환됩니다.에너지 수집 메커니즘은 측정 된 액체의 높이를 정확하게 측정하기 위해 두 맥박 사이의 시간 차이를 계산합니다.
NYCZ500 막대기형 자기 경축 레벨 가이드 디자인 특성
1광범위한 적용 가능성: 다양한 탐사 형태, 다양한 프로세스 연결 형태, 다양한 생산 재료, 사용자 정의 설계 될 수 있습니다.
2신뢰성: 자기 경축 레벨 미터는 파도 유도 원리를 채택하기 때문에 기계적인 움직이는 부분이 없으므로 마찰, 마모가 없습니다.전체 변환기는 스테인리스 스틸 튜브에 포함됩니다, 측정 매개체 비 접촉, 신뢰할 수 있는 센서 작업, 긴 수명.
3높은 정확성: 자기 경직 레벨 미터는 파도 선도 펄스로 작동하기 때문에 측정 된 이동은 시작 펄스와 종료 펄스의 시간을 측정함으로써 결정됩니다.따라서 측정 정확도가 높고 해상도는 0보다 낫습니다..01%FS, 다른 센서로 정확도를 달성하기 어렵습니다.
4좋은 안전성: 자석 경축 레벨 미터는 폭발 방지 성능이 높고 본질적으로 안전하며 안전합니다. 특히 화학 물질과 연화 유체의 측정에 적합합니다.측정할 때 탱크 뚜?? 을 열지 않아도 됩니다., 수동 측정의 불안감을 피합니다.
5- 자석 경축 레벨 미터는 설치가 쉽고 유지보수가 간단합니다: 자석 경축 레벨 미터는 일반적으로 탱크 상단에있는 기존 구멍을 통해 설치됩니다.특히 지하 저장 탱크 및 이미 작동 중인 탱크 설치에 적합합니다., 설치 과정에서 정상적인 생산에 영향을 줄 수 없습니다.
NYCZ500 막대기형 자기 경축 레벨 가이드 응용 분야
1산업 현장 수준 측정 및 제어
2탱크 레벨 측정 및 제어
3화학 공정에서 액체 수준의 제어
4. 약품 탱크의 액체 레벨 제어
5식품 및 음료 탱크 제어
6덤수수준 모니터링
7식수 및 하수 처리
8석유-물 인터페이스 측정 및 제어
9주유소 측정 관리 시스템
10다른 액체 수준 측정 및 제어
NYCZ500 막대기형 자기 경축 레벨 가이드기술 매개 변수
| 모델 | NYCZ500 |
| 전형적인 응용 | 액체 레벨 측정, 액체-액체 인터페이스 측정 |
| 안테나 형태 | 막대기 종류 |
| 안테나 재료 | 304, 316L (선택) |
| 측정 범위 | 0∙5m |
| 측정 정확성 | ±0.5mm |
| 측정 각도 | 10° |
| 전원 공급 | 24VDC (2선, 4선), 220VAC |
| 공정 온도 | -40°C+200°C |
| 프로세스 압력 | -0.1~10.0MPa |
| 프로세스 연결 | 스레드, 플랜지, 브래킷 (선택) |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus |
| 작동 전류 | 4... 20mA |
| 부하 특성 | 출력 전류에 최대 부하 저항 600Ω; 출력 전압에 최대 부하 저항 2mA |
| 반응 시간 | 00.2-5ms |
| 보호 수준 | IP65, IP67, IP68 (선택) |
| 폭발 방지 등급 | 엑시알CT6 Ga; 엑시알CT6 Gb |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

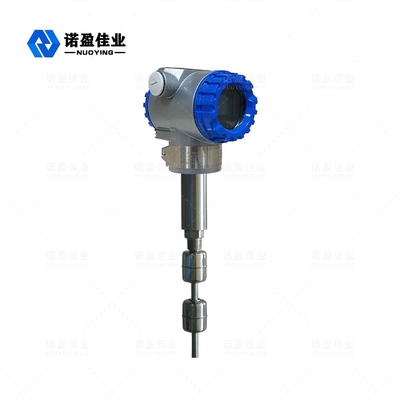

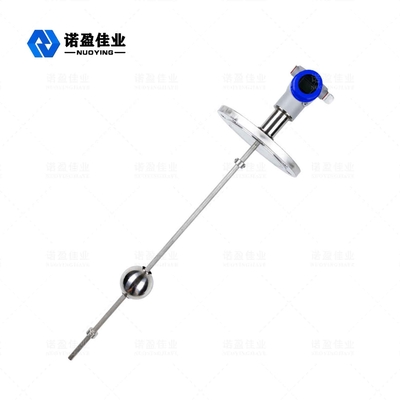

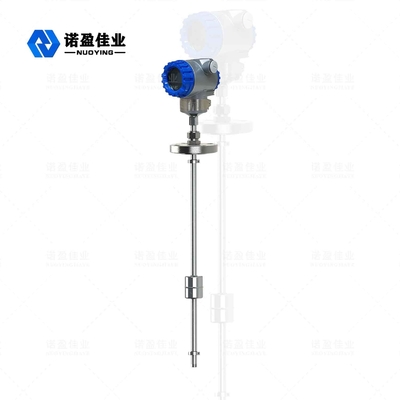

NYCZ500 막대기형 자기 경축 레벨 가이드 관련 사진
