| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD705 |
| 모크: | 1 PC |
| 가격: | $249~$489/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
고온 센서 제조사 NYRD702 로드 타입 유도 레이다 레벨 트랜스미터 (RS485 출력 포함)
NYRD702 로드 타입 유도 레이다 레벨 트랜스미터 작동 원리
입력:
유도 레이다는 시간 비행 원리를 기반으로 하는 측정 장비입니다. 레이다 파는 빛의 속도로 작동하며, 작동 시간은 전자 부품을 통해 레벨 신호로 변환될 수 있습니다. 프로브는 고주파 펄스를 방출하고 케이블 또는 로드 프로브를 따라 전파됩니다. 펄스가 물질 표면에 닿으면 반사되어 장치의 수신기에 수신되고, 거리 신호는 레벨 신호로 변환됩니다.
반사된 펄스 신호는 케이블 또는 로드 프로브를 따라 장치의 전자 회로로 전송됩니다. 마이크로프로세서는 신호를 처리하고 물질 표면의 마이크로파 펄스에 의해 생성된 에코를 인식합니다. 올바른 에코 신호 식별은 펄스 소프트웨어에 의해 완료됩니다. 물질 표면으로부터의 거리 D는 펄스의 시간 비행 T에 비례합니다: D=C×T/2 (여기서 C는 빛의 속도입니다). 빈 탱크의 거리 E를 알고 있으므로 레벨은 다음과 같습니다: L=E-D
출력:
빈 탱크 높이 E(= 제로), 전체 탱크 높이 F(= 전체 범위) 및 일부 애플리케이션 매개변수를 입력하면 애플리케이션 매개변수가 자동으로 미터를 측정 환경에 맞게 조정하며, 4-20mA 출력에 해당합니다.
NYRD702 로드 타입 유도 레이다 레벨 트랜스미터 설계 특징
◎ C더 정확한 결과를 위한 고정밀 접촉 측정
◎ N매체 온도, 부착 등 외부 환경의 영향을 받지 않음
◎ 고온, 고압, 낮은 유전 상수 매체 등 다양한 복잡한 작업 조건 및 애플리케이션에 적합
◎ 인체 및 환경에 무해하며 다양한 금속 및 비금속 용기에 설치 가능
NYRD702 로드 타입 유도 레이다 레벨 트랜스미터 적용 분야
1. 발전소: 저수지, 사일로 펌프, 증기 국자, 재 저장, 유류 탱크 등
2. 유전: 원유 저장 탱크, 정제유 저장 탱크, 침전 탱크, 폐수 탱크, 드릴링 머드 탱크 등
3. 화학: 원유 증류탑, 원료 사일로, 중간 사일로, 반응기, 암모니아 탱크, 아스팔트 저장 탱크 등
4. 야금: 원료 사일로, 보조 재료 사일로, 전해조 버퍼 탱크 등
5. 수자원: 운하, 저수지, 농업용수, 강 수위 모니터링, 홍수 경고, 도시 침수 등
NYRD702 로드 타입 유도 레이다 레벨 트랜스미터 기술 매개변수
| 제품 모델 | NYRD702 |
| 일반적인 적용 |
액체, 특히 고온 및 고압 환경에서의 액체 측정 |
| 안테나 재질 | 304 |
| 안테나 유형 | 로드 안테나 |
| 측정 범위 | 6m, 15m |
| 측정 정확도 | ±1mm |
| 전원 공급 장치 | 24VDC (2선식, 4선식)) |
| 매체 온도 | -40~+500℃ |
| 공정 연결 | 나사, 플랜지 (선택 사항) |
| 공정 압력 | -0.1~4.0MPa |
| 보호 등급 | IP67 |
| 방폭 등급 | Exia II CT6 (선택 사항) |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*1.5, ½ ″NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 맞춤 제작할 수 있습니다.

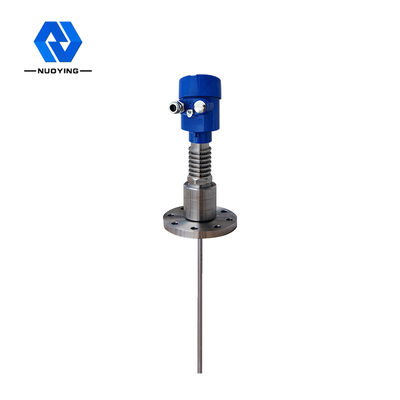

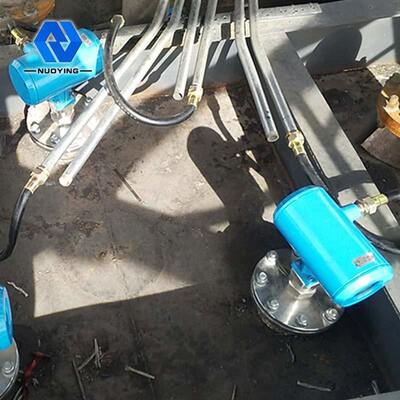

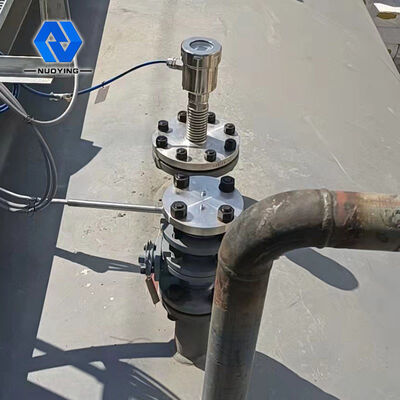

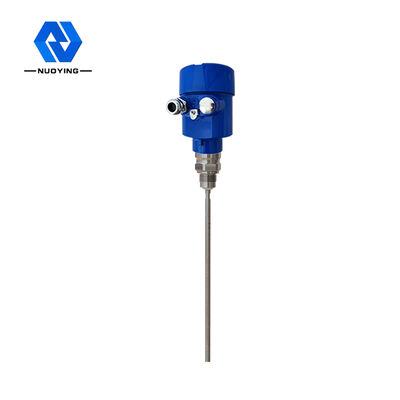

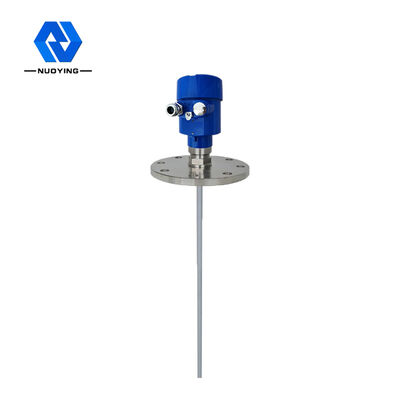

NYRD702 로드 타입 유도 레이다 레벨 트랜스미터 관련 사진
