| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD701 |
| 모크: | 1 PC |
| 가격: | $239~$259/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
1.8GHz RS485 가이드 웨이브 레이더 레벨 송신기 케이블 안테나와 ±1mm 정확성 레이더 레벨 센서 제조업체
1.8GHz유도파레이더 레벨 송신기작동 원칙
입력:
유도파 레이더는 시간 여행의 원리에 기반한 측정 기구입니다. 레이더 파동은 빛의 속도로 작동합니다.그리고 작동 시간은 전자 부품으로 레벨 신호로 변환될 수 있습니다.탐사선은 고주파 펄스를 발사하고 케이블이나 막대기를 따라 전파합니다.기기의 수신기에 반사되고 수신됩니다., 거리의 신호가 레벨 신호로 변환됩니다.
반사된 펄스 신호는 케이블 또는 막대 탐사선을 따라 기기의 전자 회로로 전송됩니다.마이크로프로세서는 신호를 처리하고 물질 표면에 마이크로파 펄스로 인해 생성된 에코를 인식정확한 울림 신호 식별은 펄스 소프트웨어에 의해 완료됩니다. 재료 표면에서 거리는 D는 펄스의 시간 여행 T에 비례합니다.D=C×T/2 (여기 C는 빛의 속도)빈 탱크의 거리 E가 알려져 있기 때문에 레벨은: L=E-D
출력:
빈 탱크 높이 E ((= 0), 전체 탱크 높이 F ((= 전체 범위) 및 일부 응용 매개 변수를 입력하면 응용 매개 변수는 측정 환경에 자동으로 조정됩니다.4~20mA 출력에 해당하는.
1.8GHz유도파레이더 레벨 송신기 응용 분야
1발전소: 저수지, 실로 펌프, 증기 캔, 재 저장소, 오일 탱크 등
2석유장: 원유 저장 탱크, 정제된 석유 저장 탱크, 퇴적 탱크, 하수 탱크, 굴착 진흙 탱크 등.
3화학: 원유 증류탑, 원료 실로, 중간 실로, 반응 탱크, 암모니아 탱크, 아스팔트 저장 탱크 등.
4금속공학: 원자재 실로, 보조 재료 실로, 전해질 세포 완충 탱크 등.
5수자원: 운하, 저수지, 농지 관개, 강 수준 모니터링, 갑작스러운 홍수 경고, 도시 홍수 등.
6식품: 주스 공장, 우유 공장, 맥주 공장 저장 탱크 등
7의약품: 중국 의약품 저장 탱크, 분리기, 발효 탱크 등
8수처리: 저수지, 시스 풀, 수처리 탱크, 퇴적 탱크, 깊은 우물, 식수 네트워크 등.
9종이: 저장탑, 화학물질 저장실로 등
10다른 산업: 채굴, 환경 보호, 조선 및 기타 산업
1.8GHz유도파레이더 레벨 송신기기술 매개 변수
| 제품 모델 | NYRD701 |
| 전형적인 응용 |
액체, 분말, 고체 입자 |
| 안테나 재료 | 304 |
| 안테나 타입 | 부드러운 케이블 안테나 |
| 측정 범위 | 30m |
| 측정 정확성 | ±1mm |
| 전원 공급 | 24VDC (두줄, 네줄)) |
| 중간 온도 | -40~+130°C, -40~+250°C |
| 프로세스 연결 | 스레드, 플랜지 (선택) |
| 프로세스 압력 | -0.1~4.0MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 출구 II CT6 (선택) |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

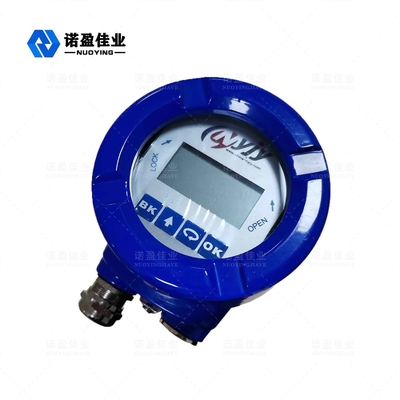

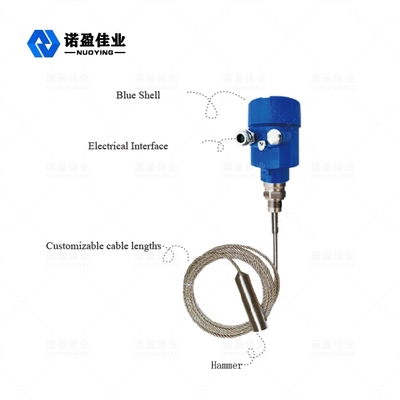

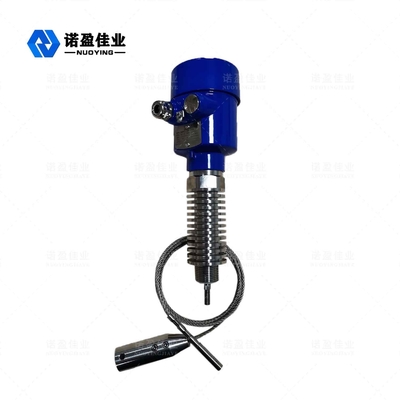

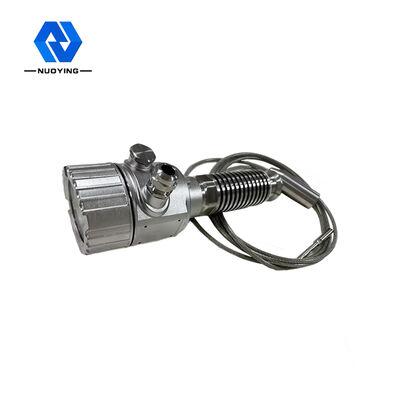

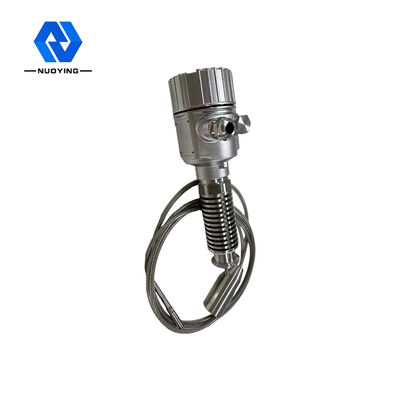

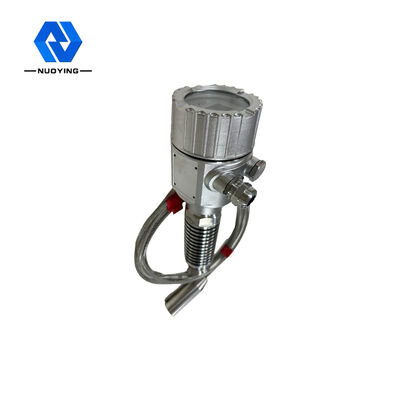

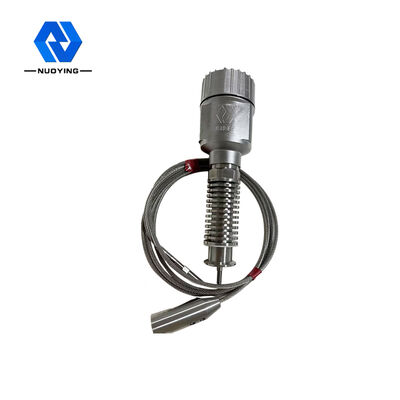

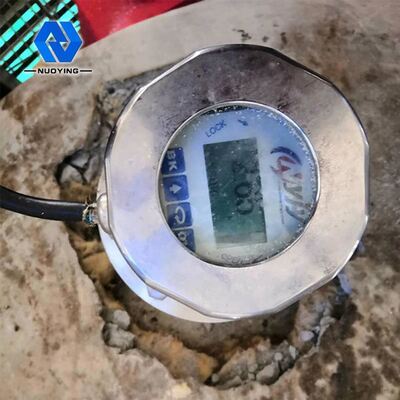

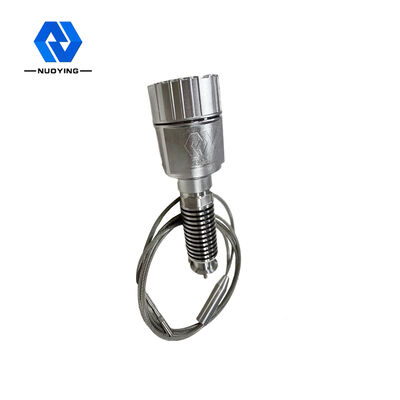

1.8GHz유도파레이더 레벨 송신기 관련 사진
