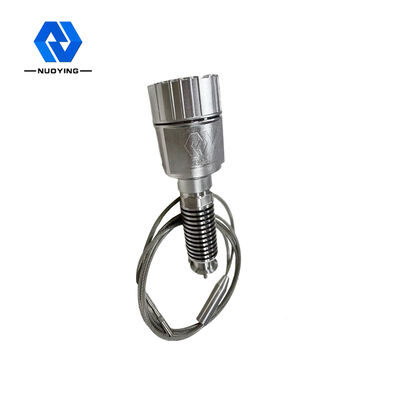

공장 직판 NYRD701 1.8GHz 고정도 유도파 레이더 레벨 미터 송신기 4-20mA 출력

공장 직판 NYRD701 1.8GHz 고정도 유도파 레이더 레벨 미터 송신기 4-20mA 출력

NYRD701 1.8GHz유도파레이더 레벨 송신기작동 원칙

가이드 웨이브 레이더에서 방출되는 고 주파수 마이크로 웨이브 펄스는 검출 장치 (제철 케이블 또는 강철 막대) 를 따라 이동합니다. 측정 매체에 부딪히면,변압기 상수는 변합니다, 반사를 일으키고, 펄스 에너지의 일부가 반사됩니다.방출 된 펄스와 반사 된 펄스 사이의 시간 간격은 측정 매체의 거리에 직접 비례합니다..

입력:
유도파 레이더는 시간 여행의 원리에 기반한 측정 기구입니다. 레이더 파동은 빛의 속도로 작동합니다.그리고 작동 시간은 전자 부품으로 레벨 신호로 변환될 수 있습니다.탐사선은 고주파 펄스를 발사하고 케이블이나 막대기를 따라 전파합니다.기기의 수신기에 반사되고 수신됩니다., 거리의 신호가 레벨 신호로 변환됩니다.

반사된 펄스 신호는 케이블 또는 막대 탐사선을 따라 기기의 전자 회로로 전송됩니다.마이크로프로세서는 신호를 처리하고 물질 표면에 마이크로파 펄스로 인해 생성된 에코를 인식정확한 울림 신호 식별은 펄스 소프트웨어에 의해 완료됩니다. 재료 표면에서 거리는 D는 펄스의 시간 여행 T에 비례합니다.D=C×T/2 (여기 C는 빛의 속도)빈 탱크의 거리 E가 알려져 있기 때문에 레벨은: L=E-D

출력:
빈 탱크 높이 E ((= 0), 전체 탱크 높이 F ((= 전체 범위) 및 일부 응용 매개 변수를 입력하면 응용 매개 변수는 측정 환경에 자동으로 조정됩니다.4~20mA 출력에 해당하는.

NYRD701 1.8GHz유도파레이더 레벨 송신기디자인 특성

• 유도파 레이더 레벨 송신기는 첨단 마이크로파 처리 기술과 독특한 에코 디스커버리 에코 처리 기술을 채택합니다.접촉 측정은 높은 정확도와 더 정확한 측정동시에, 가이드 웨이브 레이더 반 접착, 중간 온도, 접착 및 다른 외부 환경에 의해 영향을받지 않습니다.

• 70X 시리즈 유도 파동 레이더 레벨 송신기는 높은 온도, 고압 및 작은 변압수 등과 같은 다양한 복잡한 작업 조건 및 응용 프로그램에 적합합니다..

• 펄스 작업 모드, 낮은 배출 전력, 인체와 환경에 해를 끼치지 않고 다양한 금속 및 비 금속 용기에 설치 할 수 있습니다.

NYRD701 1.8GHz유도파레이더 레벨 송신기 응용 분야

1발전소: 저수지, 실로 펌프, 증기 캔, 재 저장소, 오일 탱크 등

2석유장: 원유 저장 탱크, 정제된 석유 저장 탱크, 퇴적 탱크, 하수 탱크, 굴착 진흙 탱크 등.

3화학: 원유 증류탑, 원료 실로, 중간 실로, 반응 탱크, 암모니아 탱크, 아스팔트 저장 탱크 등.

4금속공학: 원자재 실로, 보조 재료 실로, 전해질 세포 완충 탱크 등.

5수자원: 운하, 저수지, 농지 관개, 강 수준 모니터링, 갑작스러운 홍수 경고, 도시 홍수 등.

6식품: 주스 공장, 우유 공장, 맥주 공장 저장 탱크 등

7의약품: 중국 의약품 저장 탱크, 분리기, 발효 탱크 등

8수처리: 저수지, 시스 풀, 수처리 탱크, 퇴적 탱크, 깊은 우물, 식수 네트워크 등.

9종이: 저장탑, 화학물질 저장실로 등

10다른 산업: 채굴, 환경 보호, 조선 및 기타 산업

NYRD701 1.8GHz유도파레이더 레벨 송신기기술 매개 변수

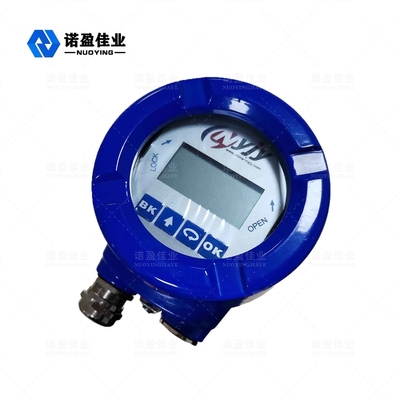

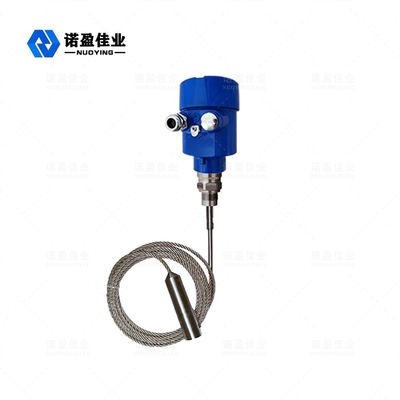

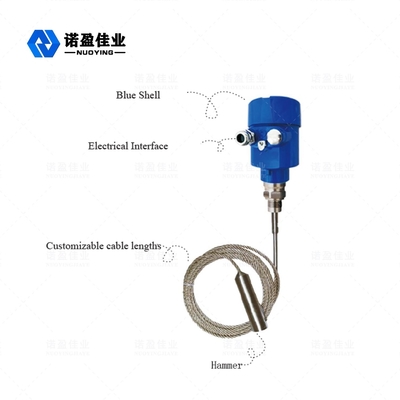

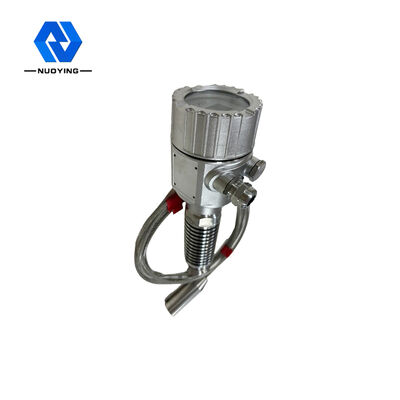

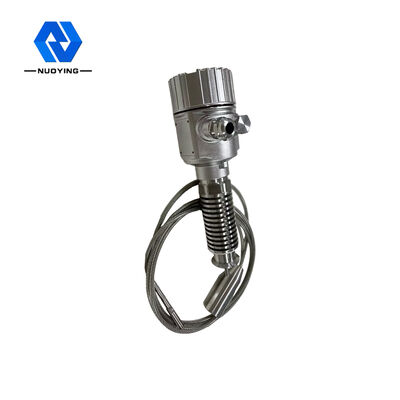

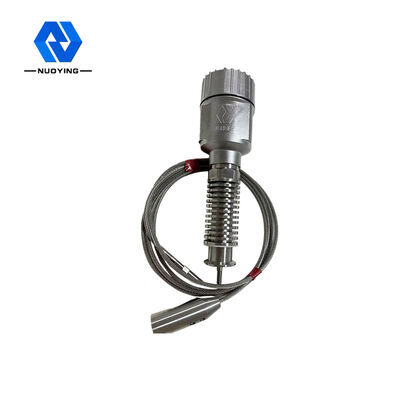

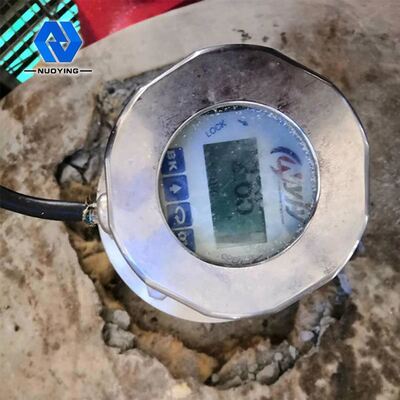

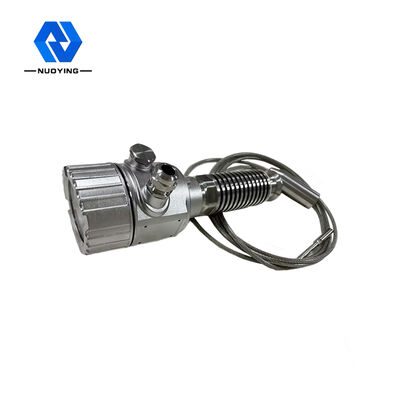

NYRD701 1.8GHz유도파 레이더 레벨 송신기 관련 사진
