| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD806 |
| 모크: | 1 PC |
| 가격: | $138~$800/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
비용 효율적인 26GHz OEM ODM 물 레이더 레벨 센서 4-20mA 316SS 야외 레이더 레벨 가이드
26GHz 레이더 레벨 송신기 작동 원리
레이더 객체 위치 안테나는 안테나를 통해 아래로 전송되는 좁은 마이크로파 펄스를 방출합니다. 펄스 파동이 측정 매체의 표면을 만지면다시 반사되고 안테나 시스템에 의해 다시 수신됩니다신호는 전자 회로 부분으로 전송되고 자동으로 객체 수준 신호로 변환됩니다.전자기파가 목표물에 도달하고 수신기에 반사하는 시간은 거의 즉각적입니다).
측정 데이터: 스레드 바닥 표면 또는 플랜지 밀폐 표면
참고: 레이더 레벨 송신기를 사용할 때가장 높은 레벨은 측정 실명 영역 (그림의 D 영역) 에 들어가지 않습니다.
26GHz 레이더 레벨 송신기 설계 특징
작은 빔 각도 및 집중 에너지
측정 블라인드 영역은 더 작고 작은 탱크 측정에 좋은 결과를 얻을 수 있습니다.
높은 신호/소음 비율로 변동 조건에서도 더 나은 성능을 제공합니다
고 주파수, 고체 및 저 다이 일렉트릭 상수 매체를 측정하는 가장 좋은 선택
26GHz 레이더 레벨 송신기 응용 분야
1수자원: 운하, 저수지, 농지 관개, 강 수준 모니터링, 갑작스러운 홍수 경고, 도시 홍수 등.
2식품: 주스 공장, 우유 공장, 맥주 공장 저장 탱크 등
3의약품: 중국 의약품 저장 탱크, 분리기, 발효 탱크 등
4수처리: 저수지, 시스 풀, 수처리 탱크, 퇴적 탱크, 깊은 우물, 식수 네트워크 등.
5종이: 저장탑, 화학물질 저장실로 등
6다른 산업: 채굴, 환경 보호, 조선 및 기타 산업
26GHz 레이더 레벨 송신기 기술 매개 변수
| 제품 모델 | NYRD806 |
| 전형적인 응용 |
온도 저항성, 압력 저항성, 가벼운 부식성 액체 |
| 안테나 재료 | 316L (선택) |
| 안테나 타입 | 코른 안테나 |
| 측정 범위 | 30m |
| 측정 정확성 | ±3mm |
| 전원 공급 | 24VDC (2선,4선) |
| 중간 온도 | -40~250°C |
| 프로세스 연결 | 브래킷, 플랜지 (선택) |
| 프로세스 압력 | -0.1~4.0MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 엑시아 II CT6 |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

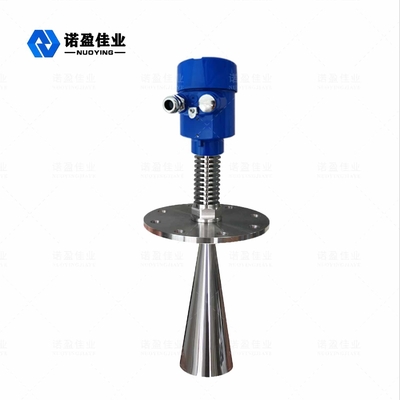

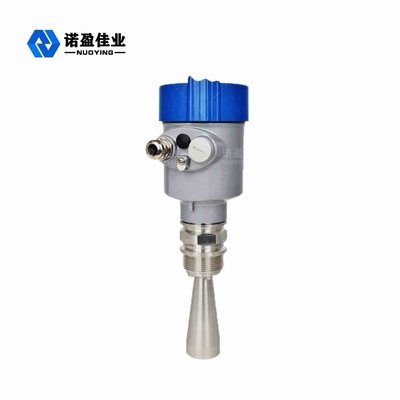

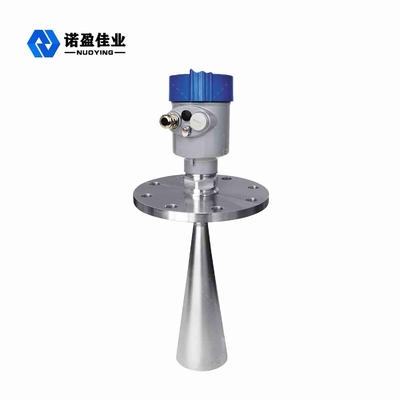

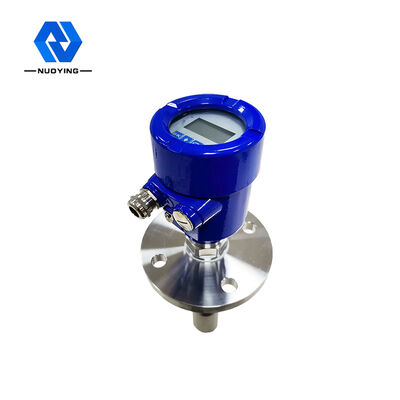

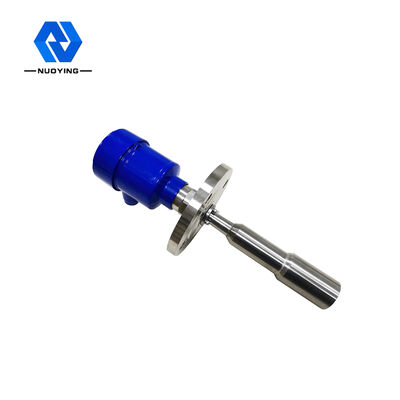

26GHz 레이더 레벨 송신기 관련 사진
