| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD900 |
| 모크: | 1 PC |
| 가격: | $240~$350/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
80GHZ 고주파기 설치가 쉬우 80m 120m 스마트 레이더 레벨 송신기 소형 통합 렌즈 안테나
80GHz높은 주파수레이더 레벨 송신기 작동 원리
NYRD900 FMCW 레이더 제품 (밀리미터 웨이브 레이더로도 알려져 있습니다.) 는 Ku 대역 레이더보다 밀리미터 웨이브의 주파수가 높기 때문에 장거리 목표 탐지에 중요한 응용 프로그램을 가지고 있습니다.강한 연기와 먼지 환경, 장거리 영상, 다중 스펙트럼 영상 등으로, 마이크로 웨브 레이더보다 작은 표적을 감지하고 더 높은 해상도와 더 강력한 기밀성을 가진 더 정확한 위치를 달성 할 수 있습니다.
◎동일성:동일성은 일관성 있는 전류가 움직이는 이중극 진동 또는 일관성 있는 레이저 펄스의 비선형 차이 주파수 효과에 의해 생성된다.
◎강성 침투성: 비극 물질에 대한 강한 침투 능력을 가지고 있습니다. 많은 비금속 비극 물질이 이 대역에서 방사선을 덜 흡수합니다. 따라서,그들은 재료의 내부 구조를 감지하는 데 사용할 수 있습니다.예를 들어, 세라믹, 카드보드, 플라스틱 제품, 폼 등. , 이 대역의 전자기 방사선에 투명하며, 기계, 폭발물 및 마약 탐지와 같은 공항 및 역의 보안 탐지에도 사용될 수 있습니다.또는 회로 보드 용접 감지.
◎저 에너지: 밀리미터 파동 광자의 에너지는 몇 밀리 전자 볼트밖에 되지 않으며, X선 이온화와 물질의 파괴 현상이 감지되지 않습니다.따라서 검출되는 물질을 파괴하는 것은 쉽지 않습니다..
80GHz높은 주파수레이더 레벨 송신기전형적 사용법
1좁은 공간 또는 유도 파동 튜브의 측정에 적합
2슈퍼 큰 탱크 (150m) 및 작은 탱크에 적용
3고정밀, 고위생 측정
4복잡한 공정 조건 (믹싱, 난방 스탠드, 사다리, 떠있는 지붕, 강한 먼지, 강한 증기 등)
80GHz높은 주파수레이더 레벨 송신기기술 매개 변수
| 전형적인 응용 |
1.전자기파 방출각은 3도 미만이며 좁은 공간이나 파도 유도 튜브 측정에 적합합니다. 2큰 탱크 (150m) 및 작은 탱크 (작은 맹면) 에 적합합니다. 3높은 정확도와 높은 위생 수준 측정 4복잡한 공정 조건 (믹싱, 난방 막대기, 사다리, 떠있는 지붕, 강한 먼지, 강한 증기 등) |
| 전송 주파수 | 76Hz-81Hz, FM 스캔 주파수 너비 5GHz |
| 안테나 형태 | 렌즈 안테나, 안티세프틱 렌즈 안테나 |
| 안테나 재료 | PTFE, 304+PTFE |
| 측정 범위 | 00.08-150m |
| 측정 정확성 | 00.05%-0.1% F.S. |
| 전원 공급 | 24VDC, 220VAC |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 공정 온도 | -40~+130°C,-40~+260°C ((≥260°C는 사용자 정의 할 수 있습니다.) |
| 프로세스 압력 | -0.1~2.0MPa |
| 프로세스 연결 | 스레드, 브래킷, 플랜지, 위생 클램프 (선택) |
| 보호 수준 | IP65,IP67,IP68 (선택) |
| 폭발 방지 등급 | 엑시아 II CT6 Ga, 엑스드 II CT6 Gb |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

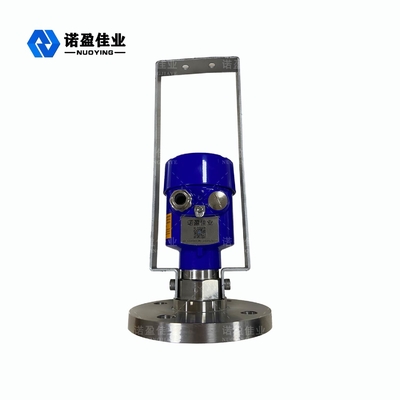

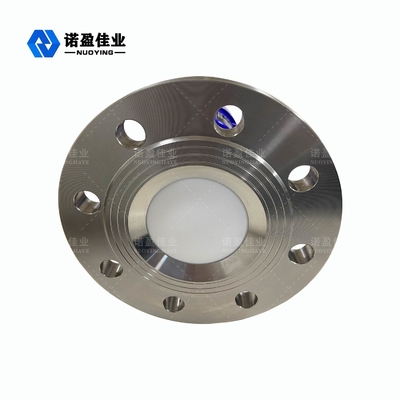

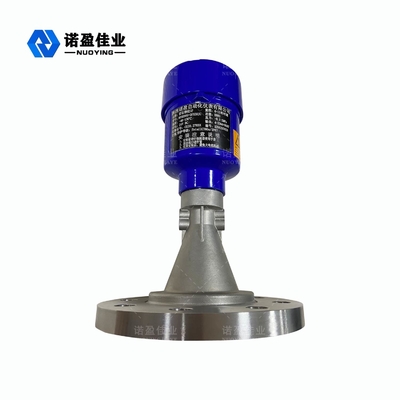

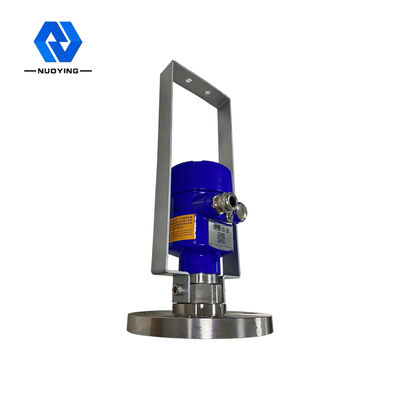

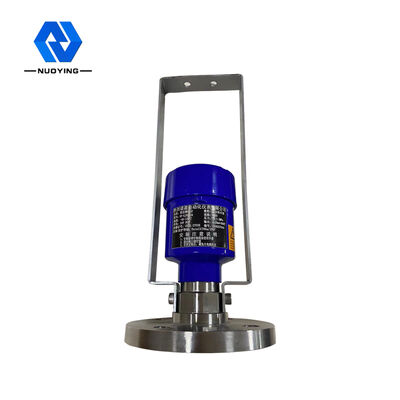

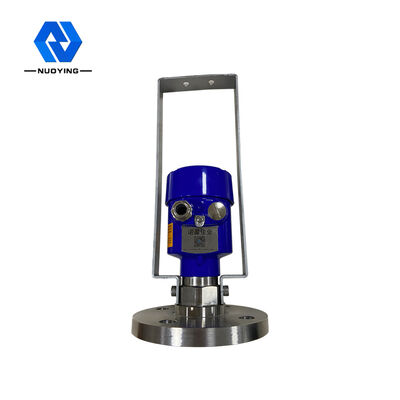

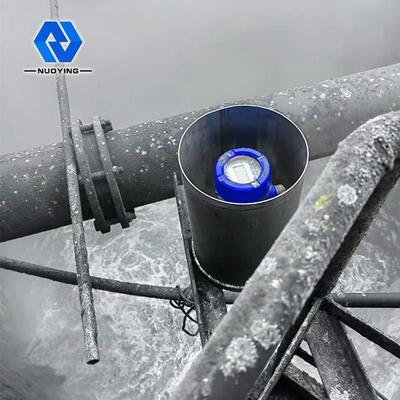

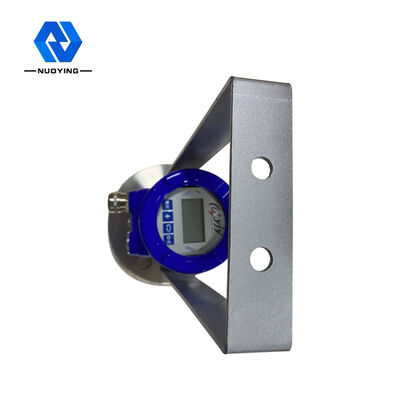

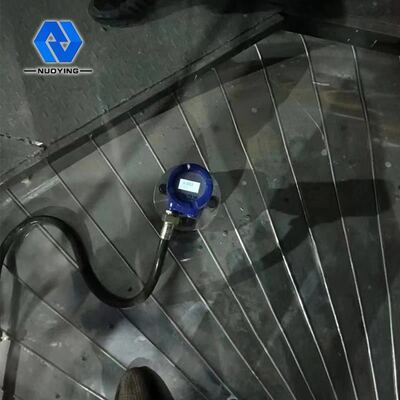

80GHz높은 주파수레이더 레벨 송신기 상세 사진
