제품 상세 정보:
|
| 제품 모델: | NYUHZ | 전형적인 신청: | 액체 레벨 측정 |
|---|---|---|---|
| 프로세스 압력 인터페이스: | -0.1~+16MPa | 전원 공급 장치: | 24VAC,1A |
| 온도 정확도: | -50~+350℃ | 측정 정확도: | ±3mm, ±5mm, ±10mm, ±20mm(옵션) |
| 매체 밀도: | ≧0.425g/cm3 | 측정 범위: | 0~6m |

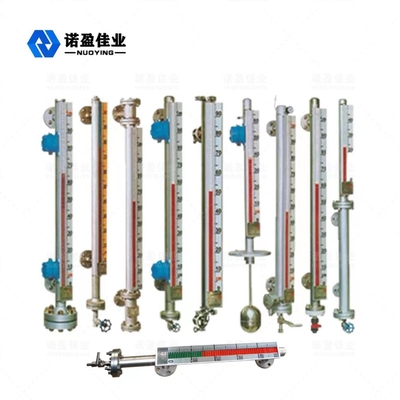

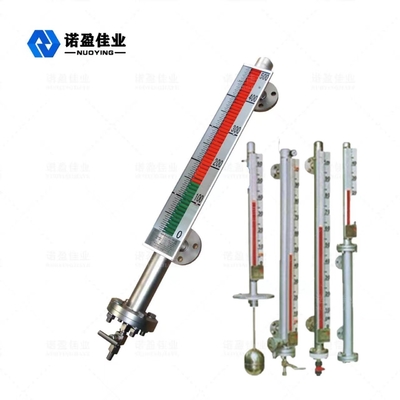

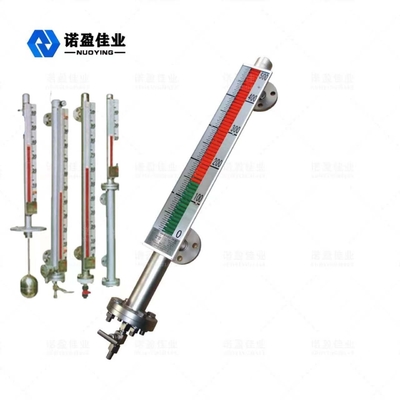

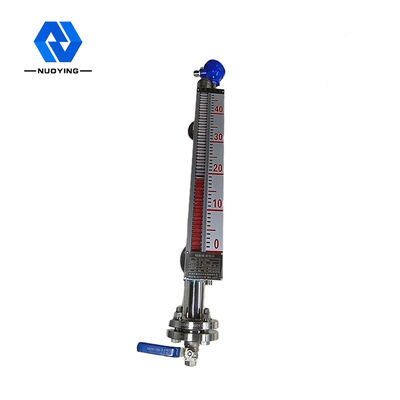

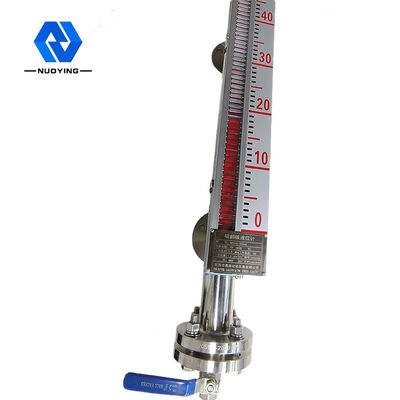

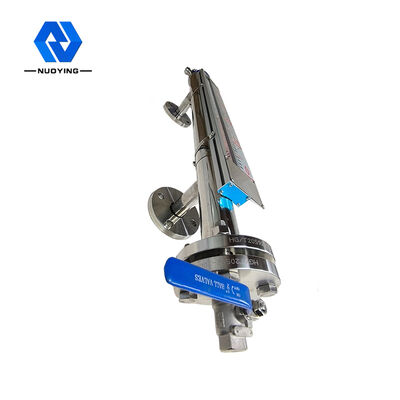

NYUHZ 높은 밀봉 누출 방지 자기 플랩 레벨 미터
NYUHZ 마그네틱 플랩레벨 미터작동 원리

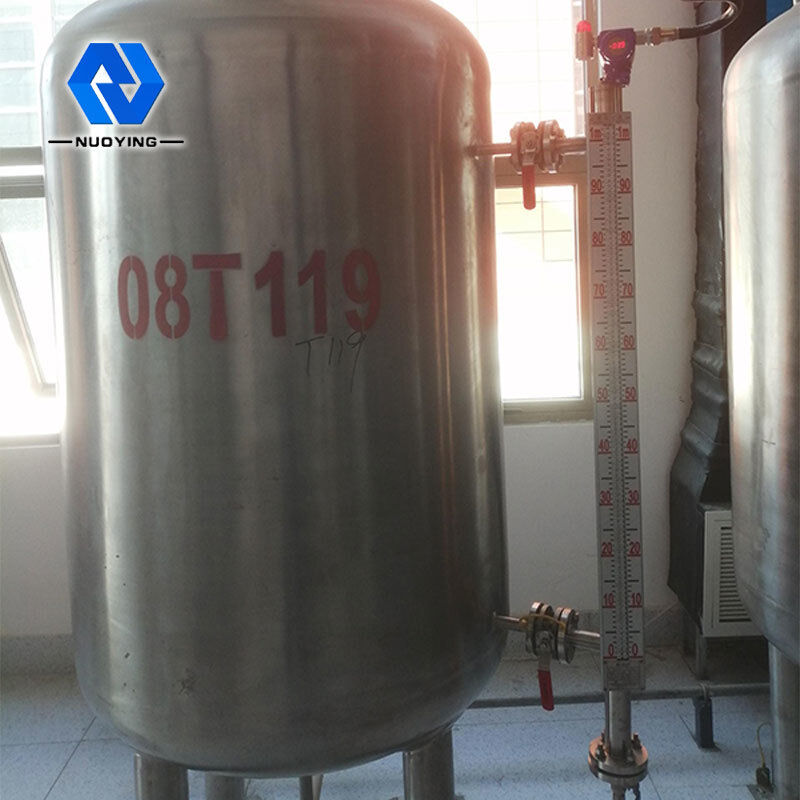

마그네틱 플랩 레벨 미터는 다양한 타워, 탱크, 탱크, 구형 용기, 보일러 및 기타 장비의 중간 레벨 감지에 사용할 수 있습니다.마그네틱 플랩 레벨 미터는 고도로 밀봉되고 누출이 없으며 고온, 고압 및 부식 방지 상황에 적합합니다.
마그네틱 플랩 레벨 미터에는 플로트 볼을 고정하는 공동(측정 파이프 또는 주 파이프라고 함)이 있으며 공동은 플랜지 또는 기타 적절한 연결 방법을 통해 컨테이너와 커넥터를 형성합니다.커넥터의 원리에 따라 컨테이너의 액체 레벨이 변경되면 캐비티의 액체 레벨은 컨테이너의 액체 레벨과 동일한 높이이므로 캐비티의 플로팅 볼을 위로 이동시키고 용기 안의 액체 수위의 상승 및 하강에 따라 상승 및 하강합니다.이때 액면을 볼 수 없기 때문에 챔버 외부에 자기 컬럼 디스플레이가 설치되어 있습니다.

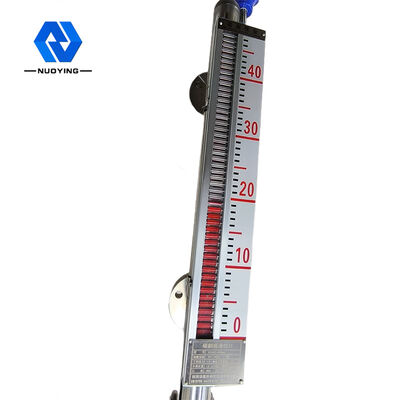

잠긴 액체와 플로트의 부유 부분의 접합부에 영구자석강을 설치한다.측정된 용기의 액체 레벨이 오르락 내리락하면 레벨 미터 본체 튜브의 자기 플로트도 오르락 내리락합니다.플로트의 영구 자석 강철은 자기 결합을 통해 자기 기둥 표시기로 전달되어 빨간색과 흰색 기둥을 180 ° 회전시킵니다.액체 레벨이 상승하면 컬럼이 흰색에서 빨간색으로 바뀌고 액체 레벨이 떨어지면 컬럼이 빨간색에서 흰색으로 바뀝니다. 표시기의 빨간색 흰색 교차점은 컨테이너 내부의 액체 레벨의 실제 높이입니다. 액체 레벨의 명확한 표시를 달성하기 위해.
| 일반적인 애플리케이션 | 액체 레벨 측정 |
| 제품 모델 | NYUHZ |

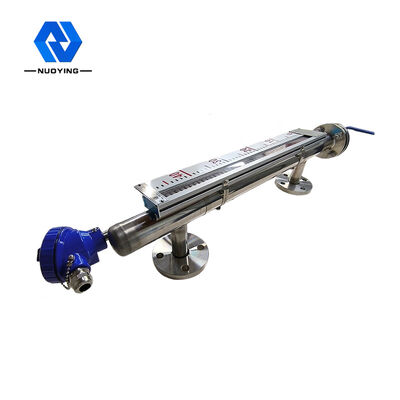

| 설치 유형 | 측면 장착, 상단 장착 |
| 본체 재질 | 304,316 |
| 측정 범위 | 0~6m |
|
측정 정확도 |
± 3mm, ± 5mm, ± 10mm, ± 20mm(옵션) |
| 중간 밀도 | ≧0.425g/㎤삼 |
| 밀도 차이 | ≧0.1g/㎤삼 |
| 중간 점도 | ≦0.4Pa.S |
| 제어 출력 | 220VAC,1A |
| 전송 출력 | 4~20mA(전원 24VDC) |
| 공정 온도 | -50~+350℃ |
| 프로세스 압력 | -0.1~+16MPa |
| 프로세스 연결 | 플랜지(옵션) |
| 해결 | ±1mm |
|
보호 등급 |
IP65, IP67, IP68(옵션) |
|
방폭 등급 |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조)
|
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYUHZ 마그네틱 플랩레벨 미터디자인 특징
◎ 구조가 간단하고 견고하고 안정적이며 안정적인 작동.
◎ 현장에 표시되는 눈금이 명확하고 읽기 쉽습니다.
◎ 부식성, 인화성, 유독성, 고온, 교반액의 액면을 측정 및 표시할 수 있다.
◎ 복수의 설치 형태와 연결 형태를 선택할 수 있습니다.
◎ 설계 압력 범위는 완전진공에서 10MPa까지입니다.
◎ 설계온도 범위 - 160~+450℃.
◎ 특수 압력 및 온도에 대한 전문적인 설계가 가능합니다.
