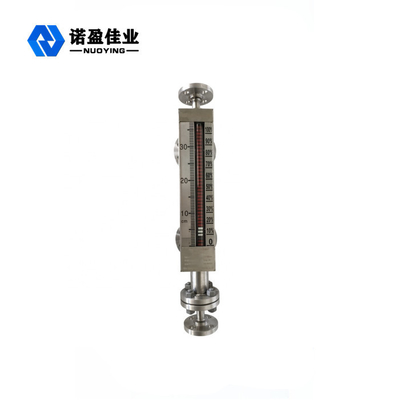

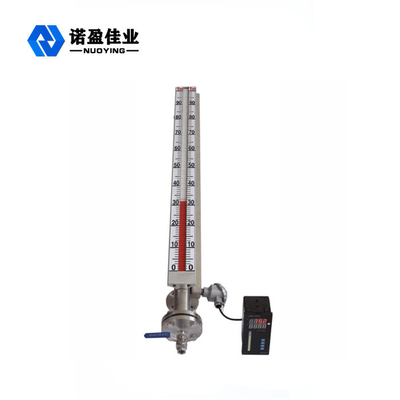

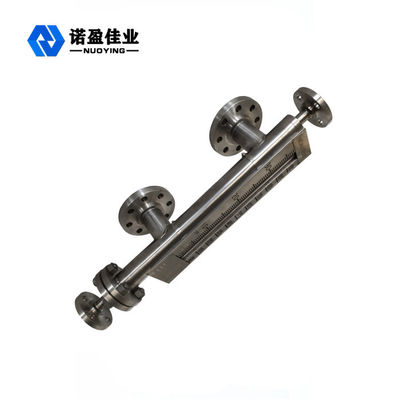

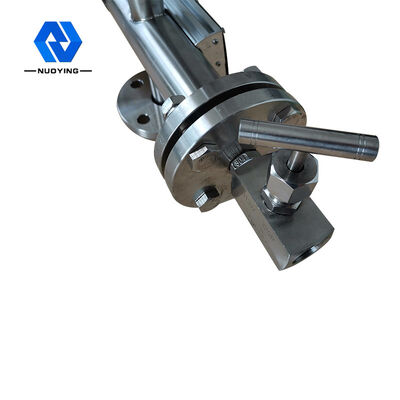

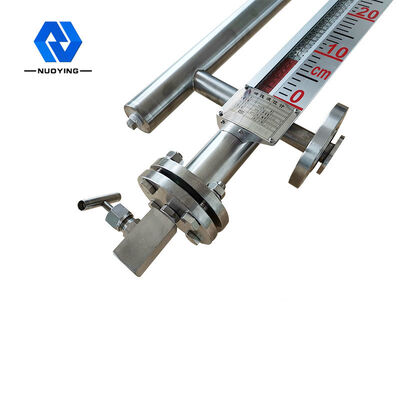

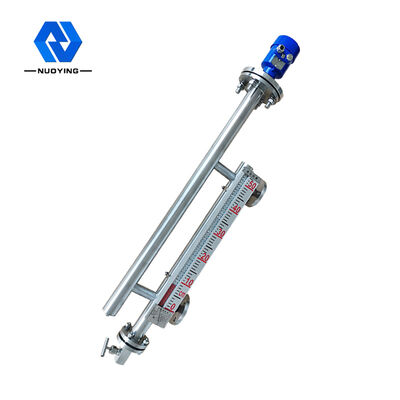

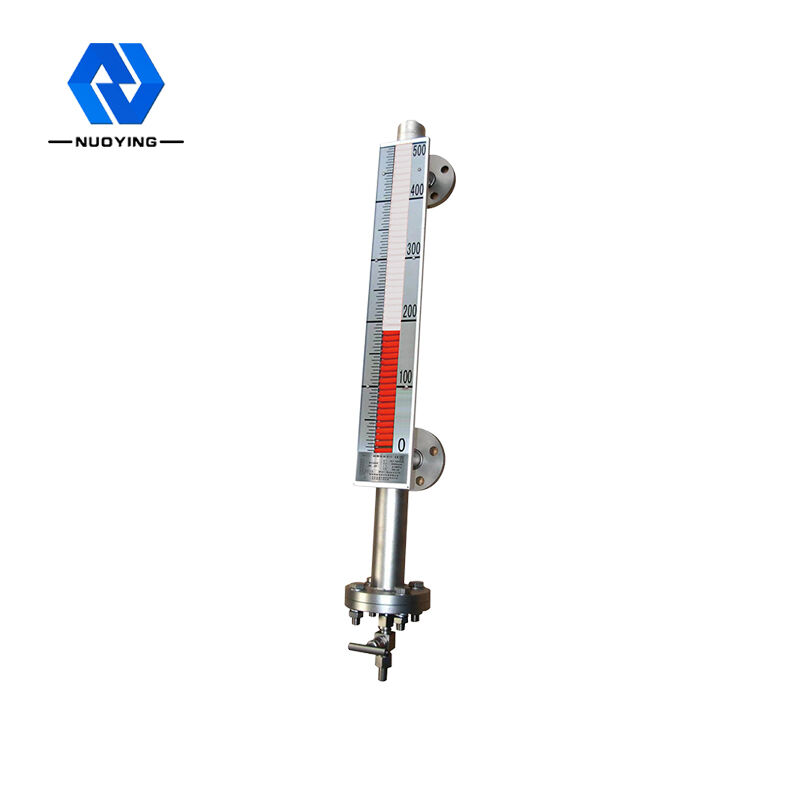

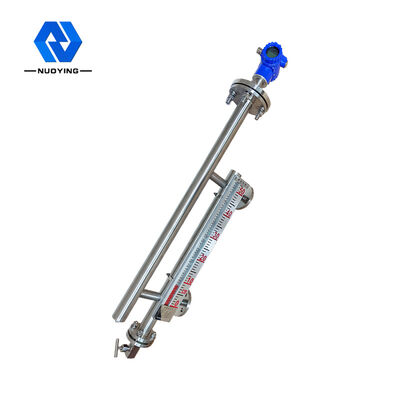

DC24V 마그네틱 플로트 레벨 게이지 디지털 출력 M20*1.5

마그네틱 플로트 디지털 출력 레벨 표시기 마그네틱 플립 레벨 게이지

마그네틱 플로트 디지털 출력 레벨 표시기 마그네틱 플립 레벨 게이지 설명:

레벨 게이지는 액체 레벨 경보 및 레벨 트랜스미터를 구성할 수 있습니다.장거리 액체 레벨 상부 및 하부 조명 디스플레이 및 사운드 알람을 달성할 수 있습니다.송신기는 레벨 변화를 4~20Ma.DC 표준 전류 신호로 선형 변환할 수 있으며, 이는 보조 기기와 함께 사용하여 장거리 액체 레벨/모드 디스플레이를 달성할 수 있습니다. 넓은 측정 범위, 2색 형광 디스플레이가 있습니다. , 좋은 밤 효과, 내식성, 방폭, 안전하고 신뢰할 수 있습니다.산업 및 해양 통신의 각종 용기, 물, 산업 오염, 각종 오일, 액화 가스, 산 및 알칼리 등의 액체 레벨 측정에 적용할 수 있습니다.

마그네틱 플로트 디지털 출력 레벨 표시기 마그네틱 플립 레벨 게이지 매개변수:

마그네틱 플로트 디지털 출력 레벨 표시기 마그네틱 플립 레벨 게이지원칙:

트랜스미터는 액체 레벨 센서와 변환기로 구성됩니다.센서는 내경 20 스테인리스 스틸 튜브 내부에 장착되고 측정 튜브 외부에 고정된 다수의 리드 스위치와 저항으로 구성됩니다.변환기는 전자 모듈로 구성되며 센서의 정션 박스에 장착됩니다.

센서는 마그네틱 플로트의 결합을 통해 액체의 변화를 저항기의 저항 값으로 변환하고 변환기에 의해 4~20mA.DC 표준 전류 신호로 변환하고 이를 2차 기기로 전송하여 실현합니다. 원격 액체 레벨/모드 디스플레이.

시운전, 사용 및 유지보수

1, 송신기 디버깅 방법

액체 레벨 센서의 0 위치에 자기 강철을 놓습니다.이 때 센서의 가장 낮은 리드 스위치가 당겨집니다. "제로" 전위차계를 조정하여 출력이 4~20mA가 되도록 합니다.그런 다음 자석을 풀 스케일에 놓고 "범위" 전위차계를 조정하면 출력은 20mA입니다.여러 번 반복하면 디버깅을 완료할 수 있습니다.

2, 설치 주의 사항

(1) 액위계를 설치할 때 측정관에 이물질이 들어가지 않도록 한다.

(2) 액위계는 용기 측면에 수직으로 설치하여야 한다.측정관에 플로트를 장착할 때 마그넷의 한쪽 끝이 위로 향하게 하여 거꾸로 돌리지 마십시오.

3, 운영 고려 사항에 넣어

액위계가 작동되면 먼저 상부 밸브를 천천히 연 다음 하부 밸브를 천천히 열어서 측정된 액체가 천천히 측정관에 들어가도록 하여 용기 안의 압력 매체가 측정관으로 빠르게 돌진하는 것을 방지합니다. 플로트가 빠르게 상승하여 튜브 추적이 작동하지 않는다는 표시가 나타납니다.

4, 레벨 게이지의 유지 보수

(1) 측정매체에 불순물과 침전물이 있을 경우 측정관과 부유물을 주기적으로 세척하여야 한다.플로트를 청소할 때는 적절한 세제를 사용해야 합니다.자기 소거를 방지하기 위해 화염으로 치거나 끓이지 마십시오.

(2) 액면계를 장기간 사용한 후, 특히 고온 조건에서 장기간 사용한 후 표시기 추적이 유연하지 않은 것으로 판명되면 플로트 자성강의 자기장 강도를 먼저 확인해야 합니다. .자기장이 자화되지 않은 경우 자성강 또는 플로트를 교체해야 합니다.
