제품 상세 정보:
|
| 안테나 재질: | 304, 316 | 전형적인 신청: | 액체, 인터페이스 측정 |
|---|---|---|---|
| 프로세스 압력 인터페이스: | -0.1~10.0MPa | 온도 정확도: | -40~+200C |
| 제품 모델: | NYCZ500 | 신호 출력: | 4... 20mA/HART/RS485/Modbus |
| 안테나 유형: | 케이블 유형, 극 유형 | 측정 범위: | 0-50~5000mm은 타입에게 (전보를 칩니다 : 25m) |

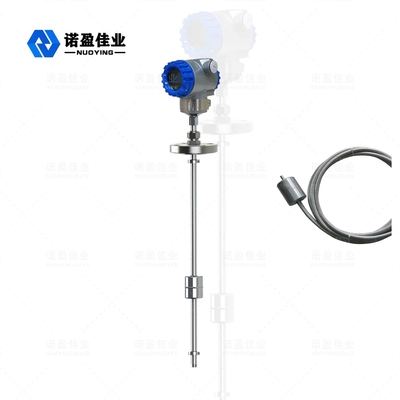

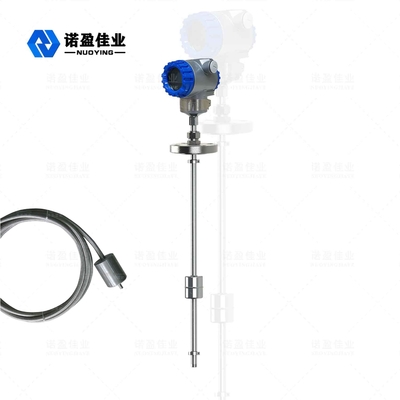

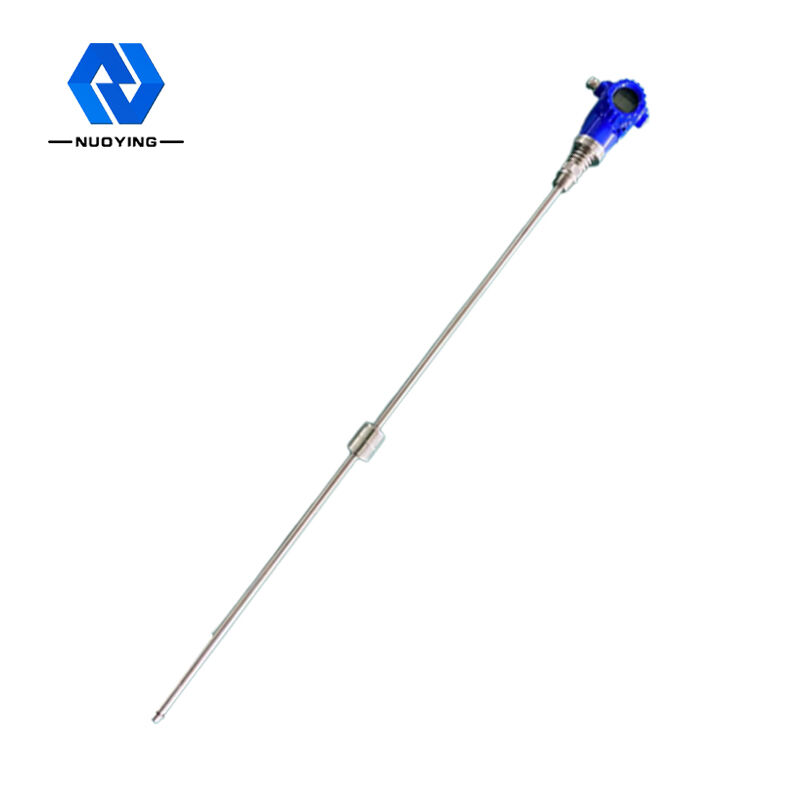

NYCZ500 고정밀 및 안전 자기 변형 액체 레벨 미터
NYCZ500 자기 변형 액체 레벨 미터 작동 원리
자왜 액체 레벨 미터의 작동 원리가 그림에 나와 있습니다.이 제품은 주로 측정 막대, 전자 챔버 및 측정 막대에 슬리브가 있는 비접촉 플로팅 볼로 구성됩니다.측정 막대에는 자왜선(도파관선)이 설치되어 있습니다.측정 막대는 도파관 와이어를 매우 잘 보호하는 비자성 스테인리스 스틸 튜브로 만들어집니다.
자왜 액체 레벨 미터가 작동하면 전자 챔버의 펄스 발생기가 시작 펄스를 보냅니다.이 시작 펄스가 도파관 와이어에 전송되면 도파관 와이어 방향으로 이동하는 회전 자기장이 생성됩니다.이 자기장이 플로트 볼의 영구 자기장을 만나면 자왜 스트레칭 효과가 발생하여 도파관 와이어가 꼬이고 일정한 속도의 기계적 파동이 생성됩니다.이 기계적 파동은 두 방향으로 전파됩니다.측정 막대 끝에 도달하는 기계적 파동은 댐퍼에 의해 흡수됩니다.전자실로 다시 전송된 기계적 파동은 전자실에 설치된 에너지 픽업 메커니즘에 의해 감지되고 해당 전류 펄스로 변환됩니다.에너지 픽업 메커니즘은 두 펄스 사이의 시간차를 계산하여 측정된 액체 레벨의 높이를 정확하게 측정합니다.
| 전형적인 신청 | 액체, 인터페이스 측정 |
| 제품 모델 | NYCZ500 |

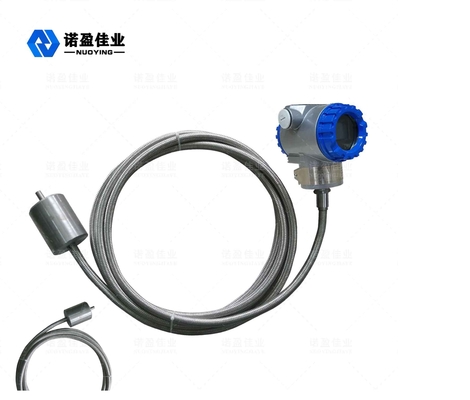

| 안테나 유형 | 케이블 유형, 극 유형 |
| 안테나 재질 | 304,316 |
| 측정 범위 | 0-50~5000mm (케이블 종류: 25m) |
| 측정 정확도 | ±0.5mm |
| 전원 공급 장치 | 24VDC(2선식, 4선식), 220VAC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 작동 전류 | 4...20mA |
| 부하 특성 | 부하 특성 전류가 출력될 때 최대 부하 저항은 600Ω입니다.전압 출력 중 최대 부하 저항은 2mA입니다. |
| 공정 온도 | -40~+200℃ |
| 응답 시간 | 0.2~5ms |
| 프로세스 압력 | -0.1~10.0MPa |
| 프로세스 연결 | 스레드, 브래킷, 플랜지(옵션) |
| 해결 | ±1mm |
| 보호 등급 | IP65, IP67, IP68(옵션) |
|
방폭 등급 |
Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYCZ500 자왜 액체 레벨 미터디자인 특징
◎다중 프로브 형태, 다중 공정 연결 형태, 다중 생산 재료로 사용자 정의할 수 있는 보다 광범위한 적용성;
◎ 강한 신뢰성: 자왜식 수위계는 도파관 원리를 채택하기 때문에 기계적 가동부가 없어 마찰과 마모가 없습니다.전체 변환기는 측정 매체와 접촉하지 않는 스테인리스 스틸 튜브로 둘러싸여 있습니다.센서는 안정적으로 작동하고 수명이 깁니다.
◎ 고정밀도 : 자왜식 수위계는 도파관 펄스와 함께 작동하기 때문에 측정 변위는 작업 중 시작 펄스와 종료 펄스의 시간을 측정하여 결정되므로 측정 정확도가 높고 분해능이 0.01% 이상입니다. FS는 다른 센서로는 달성하기 어려운 정확도입니다.
◎ 우수한 안전성 : 자왜식 액면계는 방폭 성능이 높고 본질적으로 안전하며 사용하기에 안전하며 특히 화학 원료 및 인화성 액체 측정에 적합합니다.수동 측정의 불안정성을 피하기 위해 측정 중에 탱크 커버를 열 필요가 없습니다.
◎자기변형식 수위계는 설치 및 유지보수가 용이합니다. 자왜식 수위계는 일반적으로 탱크 상부의 기존 파이프 오리피스를 통해 설치되며, 특히 지하 저장 탱크 및 가동 중인 저장 탱크의 설치에 적합하며, 설치 과정에서 정상적인 생산에 영향을 미치지 않습니다.
