제품 상세 정보:
|
| 전형적인 신청: | 조금 부식성 액체 | 제품 모델: | NYRD701 |
|---|---|---|---|
| 안테나 유형: | 케이블 유형 | 안테나 재질: | PTFE, 304, 316 |
| 측정 범위: | 0~30m | 측정 정확도: | 0.05%~0.1% F. S |
| 신호 출력: | 4... 20mA/HART/RS485/Modbus | 전기 인터페이스: | M20 × 1.5, ½ "NPT |

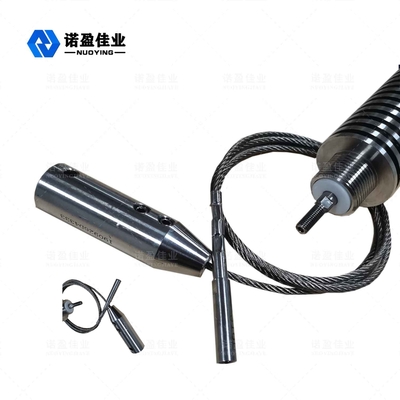

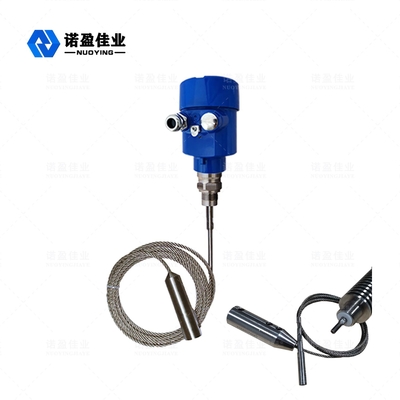

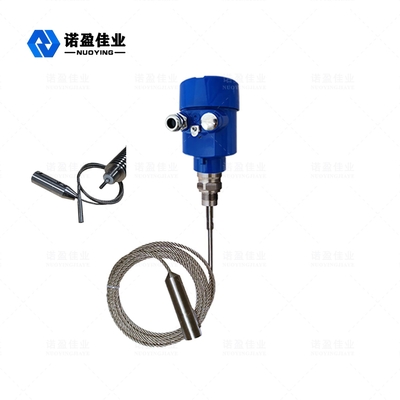

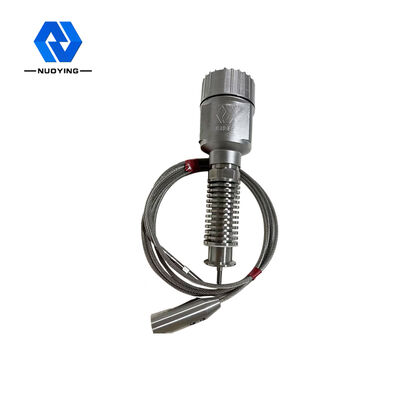

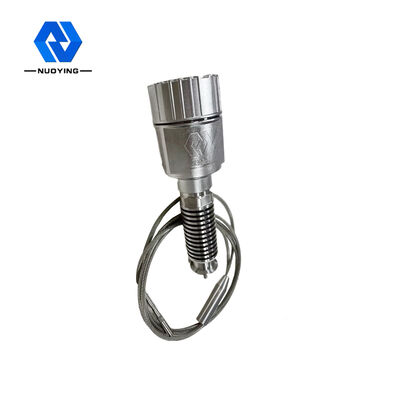

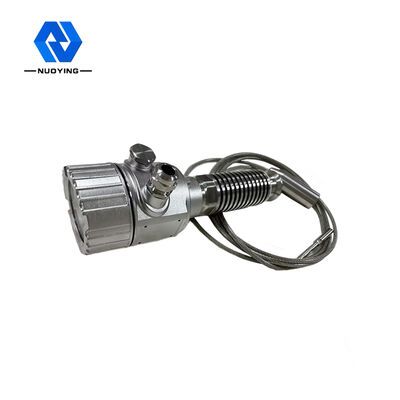

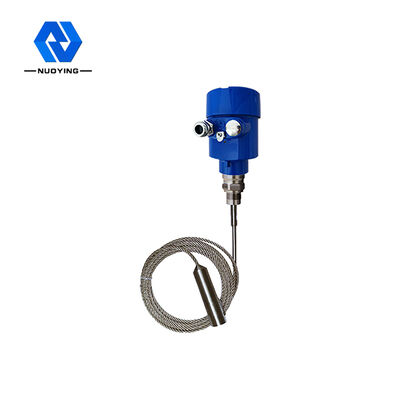

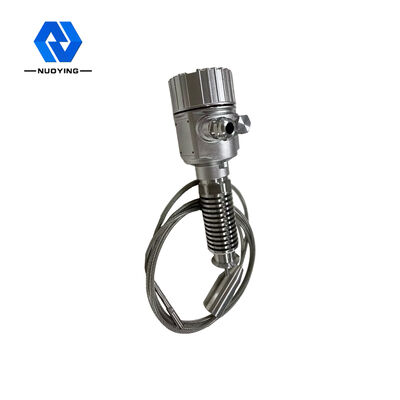

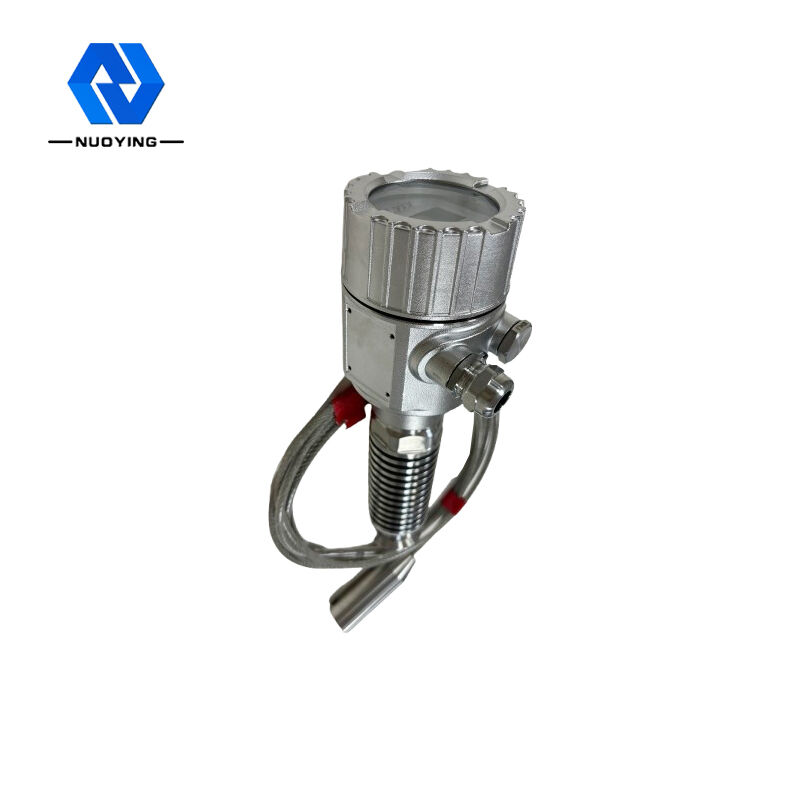

NYRD701 1.8G 케이블 안테나 유도파 레이더 레벨 미터
NYRD701 1.8G유도파 레이더 레벨 미터 작동 원리
유도파 레이더에서 보낸 고주파 마이크로파 펄스는 감지 구성 요소(강철 케이블 또는 강철 막대)를 따라 전파됩니다.측정된 매체를 만나면 유전 상수의 급격한 변화로 인해 반사가 발생하고 펄스 에너지의 일부가 다시 반사됩니다.전송된 펄스와 반사된 펄스 사이의 시간 간격은 측정된 매체의 거리에 비례합니다.
|
전형적인 신청 |
약간 부식성 액체 |
| 제품 모델 | NYRD701 |
| 안테나 유형 | 케이블 유형 |
| 안테나 재질 | PTFE, 304, 316 |
| 에코 샘플링 | 55회/초 |
| 측정 범위 | 0~30m |
| 측정 정확도 | 0.05%~0.1%F.에스 |
| 전원 공급 장치 | 24VDC(2선식, 4선식), 220VAC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 공정 온도 | - 40~+130℃ |
| 프로세스 압력 | - 0.1~2.0MPa |
| 프로세스 연결 | 스레드, 브래킷, 플랜지, 클램프(옵션) |
| 전기 인터페이스 | M20 × 1.5, ½ "NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYRD701 1.8G유도파 레이더 레벨 미터 설계 기능
◎ 유도파 레이더 재료 레벨 미터는 고급 마이크로파 처리 기술과 고유한 Echo Discovery 에코 처리 기술을 채택합니다.접촉 측정으로 측정 정확도가 높고 측정이 더 정확합니다.동시에 유도파 레이더는 접착에 저항하며 매체 온도 및 접착과 같은 외부 환경에 영향을 받지 않습니다.
◎ 다양한 프로세스 연결 모드 및 감지 구성 요소 유형으로 인해 70X 시리즈 유도파 레이더 레벨 미터는 다양한 복잡한 작업 조건 및 응용 분야에 적합합니다.고온, 고압 및 낮은 유전 상수 매체와 같은.
◎ 방출 전력이 극히 낮은 펄스 작동 모드를 채택하고 인체 및 환경에 무해한 다양한 금속 및 비금속 용기에 설치할 수 있습니다.
