제품 상세 정보:
|
일반적인 애플리케이션: | 액체, 부식성 액체 | 신호 출력:: | 4~20mADC/수사슴/RS485 |
---|---|---|---|
대기 온도: | -40 85 'C | 공정 온도: | -10 ~+70 °C |
프로세스 연결: | 스레드 플랜지 장착(옵션) | 전원: | 24VDC(±5%) |
부하 용량: | < (U-15) / 0.02A | 다이어프램 소재: | 316L, 세라믹 다이어프램(옵션) 케이스 재질: 알루미늄, 스테인리스 스틸(옵션) |

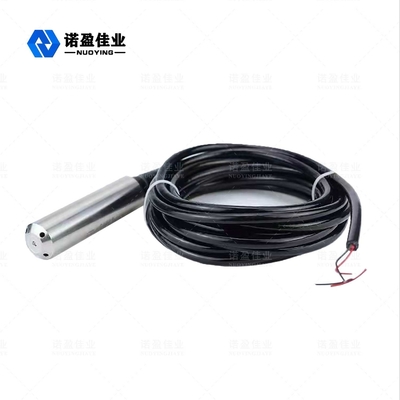

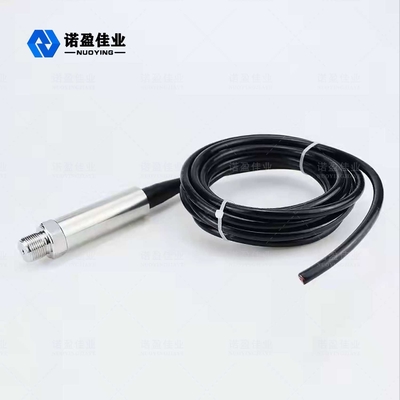

NH93420 입력 유형 수위 압력 변형기 HART 세라믹 격막
NH93420 액체 레벨 트랜스미터 압력 센서 트랜스미터
NH93420 시리즈 액체 레벨 트랜스미터는 압력 트랜스미터 기술의 확장 및 개발입니다. 다른 높이에서 액체의 다른 비중에 의해 생성된 압력 사이의 선형 관계 원리에 따라 물, 오일 및 페이스트 볼륨의 정확한 측정 및 전송을 달성합니다. 액체 높이, 무게.
NH93420 액체 레벨 트랜스미터기술적인 매개변수
일반적인 애플리케이션 | 액체, 부식성 액체 | ||||||||||
측정 범위 |
|
||||||||||
신호 출력: | 4~20mADC/수사슴/RS485 | ||||||||||
주변 온도 | -40~85℃ | ||||||||||
공정 온도 | -10 ~+70 °C | ||||||||||
프로세스 연결 | 스레드 플랜지 장착(옵션) | ||||||||||
전원 | 24VDC(±5%) | ||||||||||
적재 능력 | < (U-15) / 0.02A | ||||||||||
다이어프램 재질 | 316L, 세라믹 다이어프램(옵션) 케이스 재질: 알루미늄, 스테인리스 스틸(옵션) | ||||||||||
안정 | ±0.05%FS/년;±0.1%FS/년 | ||||||||||
필드 디스플레이 | LCD(옵션) | ||||||||||
보호 수준 | IP67 | ||||||||||
폭발 클래스 | Exia II CT5 Exd IIBT5(옵션) |
※ 메모:제품될 수 있다따라 맞춤형~로특정 요구 사항의사용자!
NH93420 액체 레벨 트랜스미터 운영 원칙

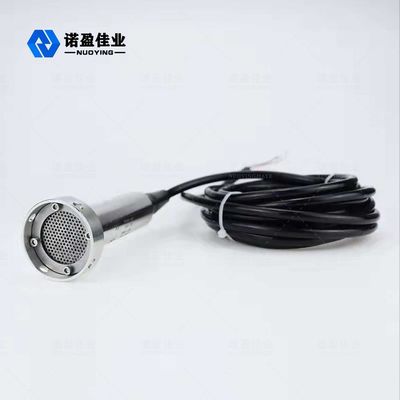

액체 레벨 트랜스미터는 모세관 호스, 압축 조인트 및 프로브에 내장된 특수 가스 가이드 케이블로 구성됩니다.레벨 게이지의 프로브는 바닥에 다이어프램이 있는 스테인리스 스틸 코어와 구멍이 있는 플라스틱 쉘로 구성됩니다.수위 측정은 실제로 프로브 헤드의 정수압과 실제 대기압의 차이이며 세라믹 센서(스테인리스 필름에 부착됨)와 전자 부품은 압력 차이를 4~20mA 출력 신호로 변환합니다. .
정수압 액체 레벨 트랜스미터를 측정 액체의 특정 깊이에 넣으면 센서의 압력 공식은 다음과 같습니다. PA= p・g・h+Po 액체 레벨 공식을 얻기 위해:h = PA- Po/ p *g.
동시에 액체의 압력은 가스 전도 스테인레스 스틸을 통해 센서의 양압 챔버로 유입되고 액체 표면의 대기압은 센서의 음압 챔버에 연결되어 이에 대응합니다. Po를 센서 뒷면에 놓고 센서의 측정 압력을 PA-Po= p・g・h로 만듭니다.
액체의 밀도가 균일하면 정압차는 액체 높이에 비례합니다.

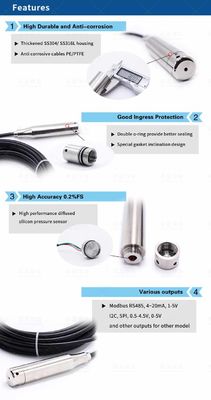

NH93420 액체 레벨 트랜스미터 디자인 특징
.
