제품 상세 정보:
|
| 제품 모델: | NYRD809 | 안테나 유형: | 호른형 |
|---|---|---|---|
| 안테나 소재: | 304 | 일반적인 응용: | 다양한 고체 |
| 측정 범위: | 0-30m | 측정 정확도: | 0.05%~0.1% F.S |
| 프로세스 온도: | - 40~+1200℃ | 프로세스 압력: | - 0.1~2.0MPa |

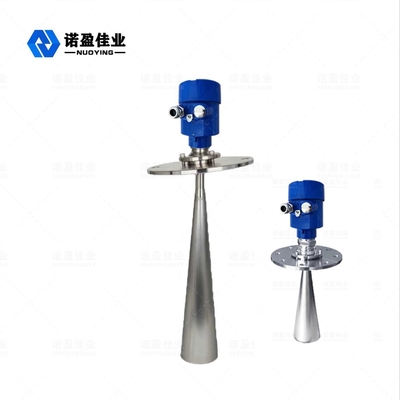

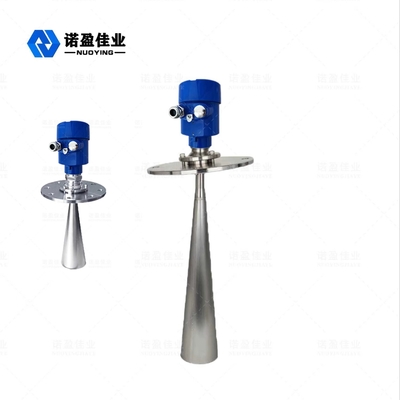

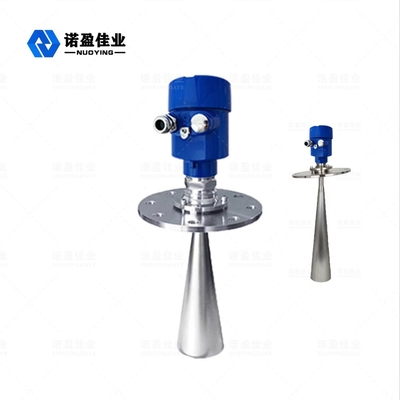

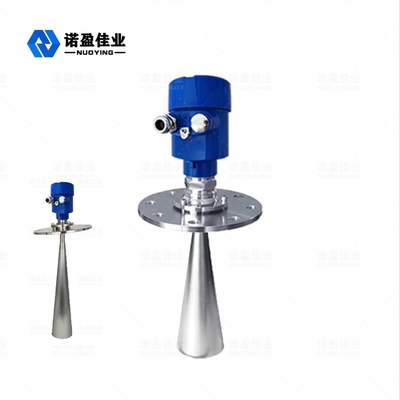

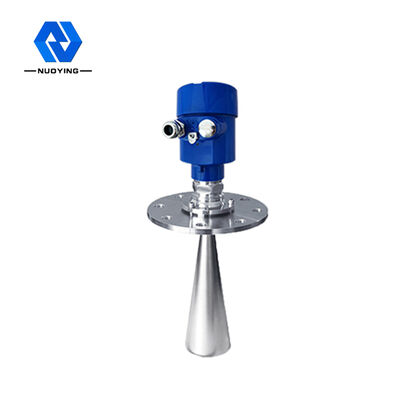

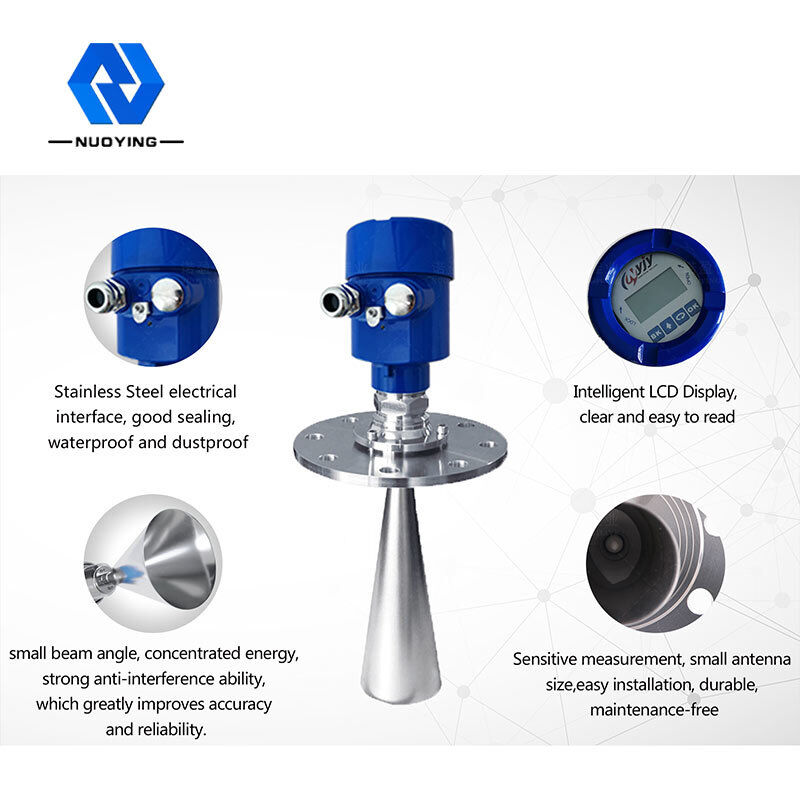

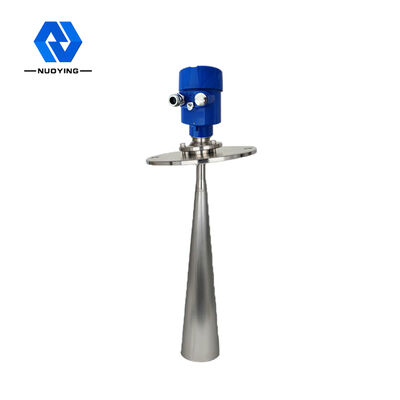

26G 레이다 수준 미터 NYRD809 작은 사각지대 고주파
26G 레이더 레벨 미터 작동 원리
레이더 레벨 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 전송합니다.맥파가 측정된 매질의 표면에 닿으면 다시 반사되어 안테나 시스템에 다시 수신됩니다.신호는 전자 회로 부품으로 전송되어 레벨 신호로 자동 변환됩니다(펄스 전파 속도가 매우 빠르기 때문에 전자파가 대상에 도달하고 반사 후 수신기로 돌아오는 데 걸리는 시간은 거의 순간적입니다).
측정 기준면: 나사산의 바닥면 또는 플랜지의 실링면.
참고: 레이더 레벨 타이머를 사용할 때 가장 높은 레벨이 블라인드 영역(그림의 D에 표시된 영역)에 들어갈 수 없도록 해야 합니다.
26G 레이더 레벨 미터 기술적인 매개변수
|
일반적인 애플리케이션 |
각종 고형물(곡물, 자갈, 철광석, 석탄 등) |
| 제품 모델 | NYRD809 |
|
안테나 유형 |
로드형, 물방울형, 평판형, 혼형, 표면광택형, 렌즈형 |
| 안테나 재질 | PTFE, 304, 316, PP, PFA |
| 측정 범위 | 10m, 20m, 30m, 35m, 40m, 80m |
| 측정 정확도 | 0.05%~0.1% F. S |
| 전원 공급 장치 | 24VDC(2선식, 4선식), 220VAC |
| 신호 출력 | 4... 20mA/하트/RS485/모드버스 |
| 공정 온도 | - 40~+1200℃ |
| 프로세스 압력 | - 0.1~2.0MPa |
| 프로세스 연결 | 스레드, 브래킷, 플랜지, 위생 클램프(옵션) |
| 전기 인터페이스 | M20×1.5, 1/2"NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
비고: 맞춤형 제품은 사용자의 특정 요구 사항에 따라 설계할 수 있습니다!
