제품 상세 정보:
|
| 일반적인 응용: | 액체 또는 인터페이스 | 제품 모델들: | NY-CZ500 |
|---|---|---|---|
| 안테나 형태 필드: | 케이블 또는 로드 타입 | 안테나 형틀 재료: | 304/316 |
| 측정 정밀도: | ± 0.5 밀리미터 | 프로세스 압력: | -0.1 ~ 10.0MPa |
| 프로세스 연결: | 플랜지, 스레드 | 방폭 등급: | 엑스아 II CT6(optional) |
| 하이 라이트: | 액체 자기 변형 레벨 게이지 24VDC,나사산 자기 변형 레벨 게이지,CZ500 자기 변형 레벨 송신기 |
||

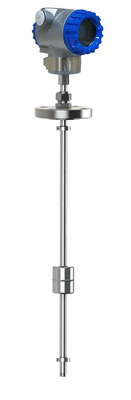

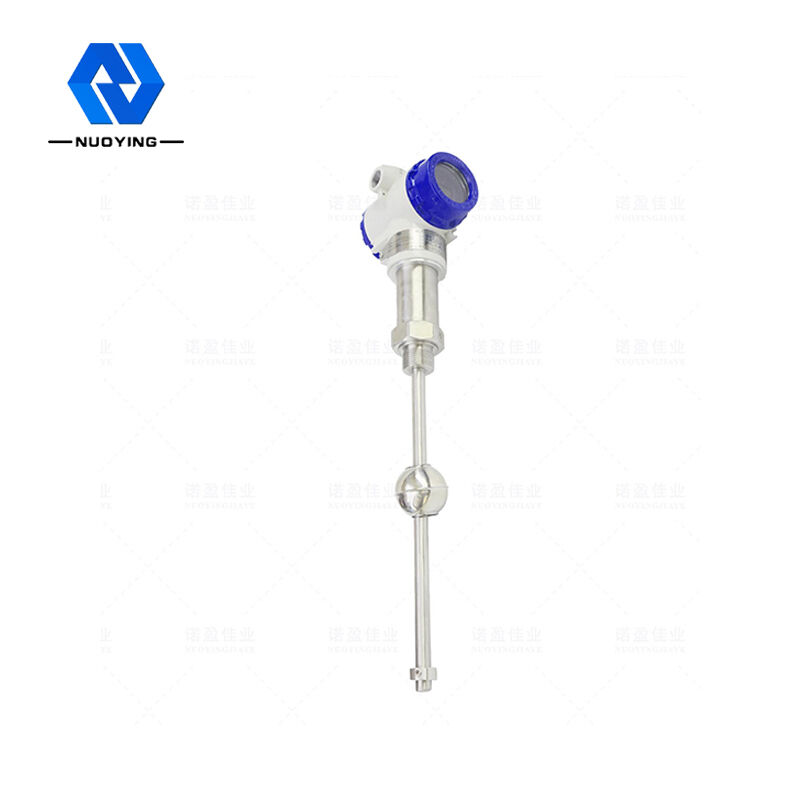

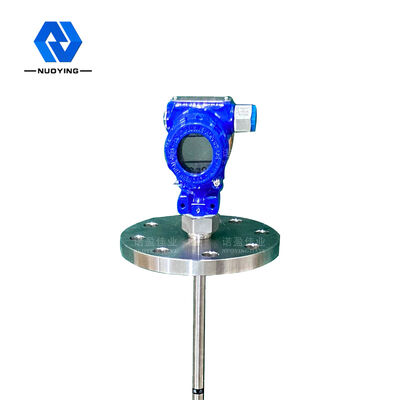

액체 측정을 위한 24VDC 2선식 자기 변형 레벨 게이지
작동 원리액체 측정을 위한 24VDC 2선식 자기 변형 레벨 게이지
자기변형 레벨 게이지는 감지 로드, 회로 장치 및 플로트의 세 부분으로 구성됩니다.측정하는 동안 회로 장치는 자왜선을 따라 이동하는 전류 펄스를 생성하고 링 모양의 자기장을 생성합니다.검출봉 외부에 플로트가 있고, 플로트는 액면의 변화에 따라 검출봉을 따라 상하로 움직입니다.플로트에는 영구자석 세트가 설치되어 있기 때문에 플로트는 동시에 자기장을 생성합니다.현재 자기장이 부유 자기장과 만나면 "트위스트" 펄스 또는 "리턴" 펄스가 생성됩니다."리턴" 펄스와 현재 펄스 사이의 시간 차이를 펄스 신호로 변환하여 플로트의 실제 위치를 계산하고 액체 레벨을 측정합니다.
디자인 기능액체 측정을 위한 24VDC 2선식 자기 변형 레벨 게이지
◎다중 프로브 형태, 다중 프로세스 연결 형태, 다중 제조 재료 및 맞춤형 설계로 더 넓은 적용성
◎강한 신뢰성: 자기 변형 액체 레벨 게이지가 도파관 원리를 채택하기 때문에 기계적 가동 부품이 없으므로 마찰 및 마모가 없습니다.전체 변환기는 측정 매체와 접촉하지 않는 스테인리스 스틸 튜브로 둘러싸여 있습니다.센서가 안정적으로 작동하고 수명이 깁니다.
◎높은 정확도: 자기 변형 액체 레벨 미터가 도파관 펄스와 함께 작동하기 때문에 측정된 변위는 시작 펄스와 종료 펄스의 시간을 측정하여 결정되므로 측정 정확도가 높고 분해능이 0.01% FS보다 좋습니다. 다른 센서로 달성하기 어려운
◎높은 안전성: 자기 변형 액체 레벨 미터는 높은 방폭 성능, 본질 안전 및 방폭, 안전한 사용을 가지며 특히 화학 원료 및 가연성 액체의 측정에 적합합니다.수동 측정의 불안을 피하기 위해 측정 중에 탱크 덮개를 열 필요가 없습니다.
◎자기 변형 액면계는 설치가 쉽고 유지 보수가 쉽습니다. 자기 변형 액면계는 일반적으로 탱크 상단의 기존 파이프 오리피스를 통해 설치되며 특히 작동에 들어간 지하 저장 탱크 및 저장 탱크의 설치에 적합합니다. 정상적인 작동은 설치 과정에서 영향을 받을 수 없습니다
기술적인 매개변수의0.5mm 고정확도의 4-20mA 자기변형 액체 레벨 미터
| 일반적인 응용 | 액체, 인터페이스 측정 |
|
제품 모델 |
NYCZ500 |
|
안테나 형태 |
케이블, 폴 타입 |
|
안테나 재료 |
304,316 |
| 측정 범위 | 0-50m~5000mm(케이블:25m) |
| 측정 정밀도 | ±0.5mm |
| 전원 공급 장치 | 24VDC(2선, 4선), 220VAC |
|
신호 출력 |
4...20mA/HART/RS485/모드버스... |
| 작동 전류 |
4… 20mA |
| 부하 특성 | 전류가 출력될 때 최대 부하 저항은 600Ω입니다.전압 출력 시 최대 부하 저항은 2mA |
| 공정 온도 | -40~+200℃ |
| 응답 시간 | 0.2~5ms |
| 공정 압력 | -0.1~10.0MPa |
| 프로세스 연결 | 나사, 브래킷, 플랜지(선택 가능) |
| 해상도 비율 | ±1mm |
| 보호 수준 | IP65,IP67,IP68(선택 가능) |
| 방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
