제품 상세 정보:
|
일반적인 응용: | 액체 | 제품 모델들: | NYCZ5 00 |
---|---|---|---|
안테나 형태 필드: | 케이블 유형 | 안테나 형틀 재료: | 304 또는 316 |
측정 정밀도: | ± 0.5 밀리미터 | 프로세스 압력: | -0.1 ~ 10.0 MPa |
프로세스 연결: | (선택적인) 스레드 | 방폭 등급: | (선택적인) 엑스아 II CT6 |
하이 라이트: | 20mA 자기 변형 액체 레벨 미터,0.5mm 자기 변형 레벨 게이지 |

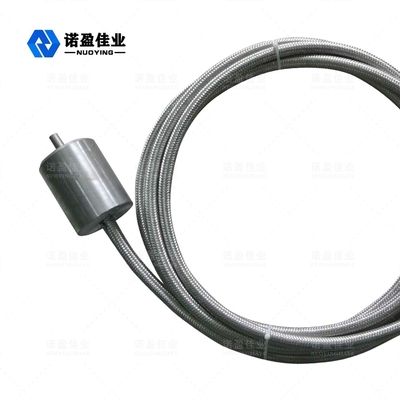

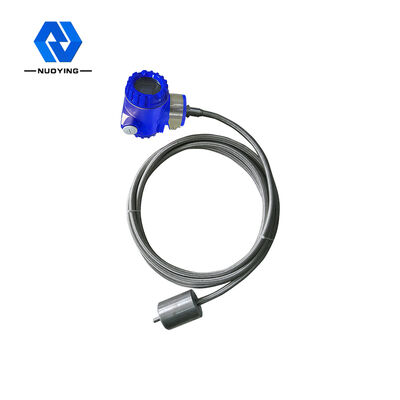

0.5mm 고정확도를 가진 4-20mA 자왜 액면계
작동 원리0.5mm 고정확도를 가진 4-20mA 자왜 액면계
자기 변형 액체 레벨 게이지의 센서 측정 막대 외부에 플로트가 있으며 액체 레벨의 변화에 따라 측정 막대를 따라 위아래로 이동할 수 있습니다.플로트 내부에는 영구 자석 링 세트가 있습니다.펄스 전류의 자기장이 플로트에 의해 생성된 자기 링의 자기장과 만나면 플로트 주변의 자기장이 변화하여 자기 변형 물질로 만들어진 도파관 와이어가 플로트의 위치에서 비틀림파 펄스를 생성합니다.도파관 와이어가 반환되어 감지 메커니즘에 의해 감지됩니다.펄스 전류와 비틀림파 사이의 시간차를 측정함으로써 플로트의 위치, 즉 액체 표면의 위치를 정확하게 결정할 수 있습니다.자기 변형 액체 레벨 게이지의 기술적 이점: 자기 변형 액체 레벨 게이지는 고정밀 요구 사항이 있는 깨끗한 액체 레벨의 액체 레벨 측정에 적합하며 정확도는 1mm에 도달할 수 있으며 최신 제품의 정확도는 0.1mm에 도달할 수 있습니다. .자기 변형 레벨 게이지는 두 가지 다른 액체 사이의 경계면을 측정하는 데에도 사용할 수 있습니다.방폭 설계는 위험한 경우에 적합합니다.지능형 전자 회로 설계는 볼륨을 계산할 수 있습니다.움직일 수 있는 유일한 부분은 플로트이며 유지 보수가 매우 낮습니다.
디자인 기능의0.5mm 고정확도를 가진 4-20mA 자왜 액면계
◎다양한 프로브 형태, 다양한 프로세스 연결 형태, 다양한 제조 재료 및 맞춤형 설계로 더 넓은 적용성
◎강한 신뢰성: 자왜 액체 레벨 게이지는 도파관 원리를 채택하기 때문에 기계적으로 움직일 수 있는 부분이 없으므로 마찰과 마모가 없습니다.전체 변환기는 측정 매체와 접촉하지 않는 스테인리스 스틸 튜브로 둘러싸여 있습니다.센서가 안정적으로 작동하고 수명이 깁니다.
◎높은 정확도: 자기 변형 액체 레벨 미터가 도파관 펄스와 함께 작동하기 때문에 측정된 변위는 시작 펄스와 종료 펄스의 시간을 측정하여 결정되므로 측정 정확도가 높고 분해능이 0.01% FS보다 우수합니다. 다른 센서로는 달성하기 어려운
◎높은 안전성: 자기 변형 액체 레벨 미터는 높은 방폭 성능, 본질 안전 및 방폭, 안전한 사용을 가지고 있으며 특히 화학 원료 및 가연성 액체의 측정에 적합합니다.수동 측정의 불안정성을 피하기 위해 측정 중에 탱크 덮개를 열 필요가 없습니다.
◎자기 변형 액체 레벨 미터는 설치가 쉽고 유지 보수가 쉽습니다. 자기 변형 액체 레벨 미터는 일반적으로 탱크 상단의 기존 파이프 오리피스를 통해 설치되며 특히 지하 저장 탱크 및 작동에 투입된 저장 탱크의 설치에 적합하며, 정상적인 작동은 설치 과정에서 영향을 받을 수 없습니다.
기술적인 매개변수의0.5mm 고정확도를 가진 4-20mA 자왜 액면계
일반적인 애플리케이션 | 액체, 인터페이스 측정 |
제품 모델 |
NYCZ500 |
안테나 형태 |

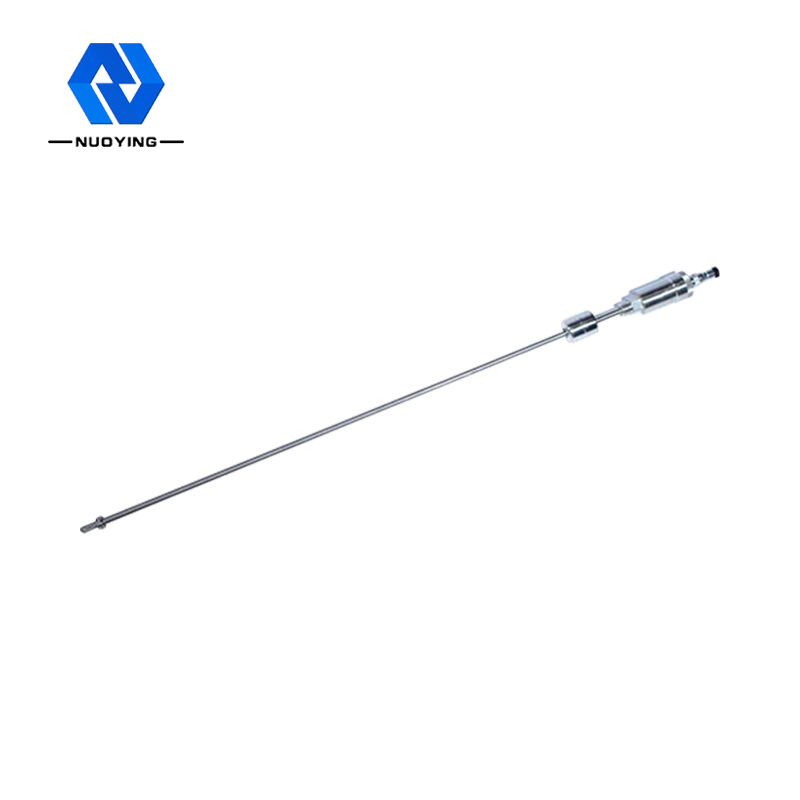

케이블, 폴형 |
안테나 재료 |
304,316 |
측정 범위 | 0-50m~5000mm(케이블:25m) |
측정 정밀도 | ±0.5mm |
전원 공급 장치 | 24VDC(2선, 4선), 220VAC |
신호 출력 |
4...20mA/하트/RS485/모드버스... |
작동 전류 |
4…20mA |
부하 특성 | 전류가 출력될 때 최대 부하 저항은 600Ω입니다.전압이 출력될 때 최대 부하 저항은 2mA입니다. |
공정 온도 | -40~+200℃ |
응답 시간 | 0.2~5ms |
프로세스 압력 | -0.1~10.0MPa |
프로세스 연결 | 나사산, 브라켓, 플랜지(선택가능) |
해상도 비율 | ±1mm |
보호 수준 | IP65,IP67,IP68(선택 가능) |
방폭 등급 | Exia II CT6 Ga,Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의할 수 있습니다.
