제품 상세 정보:
|
일반적인 응용: | 인터페이스 측정 | 제품 모델들: | NY CZ500 |
---|---|---|---|
안테나 형태 필드: | 로드 | 안테나 형틀 재료: | 304 |
측정 정밀도: | ±0.5 밀리미터 | 프로세스 압력: | -0.1 ~10.0 MPa |
프로세스 연결: | 브라켓 | 방폭 등급: | 엑스아 II CT 6 |
하이 라이트: | 24VDC 자기 변형 액체 레벨 측정기,LCD 디스플레이 자기 변형 액체 레벨 측정기,브래킷 자기 변형 레벨 게이지 |

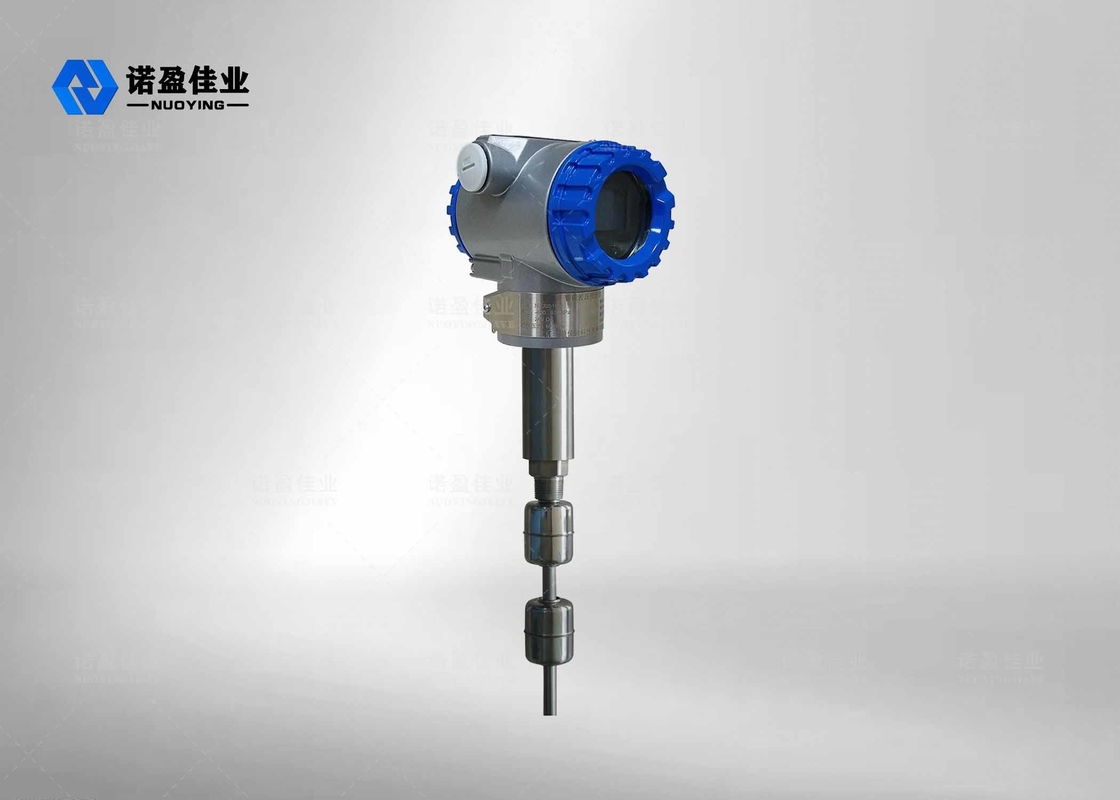

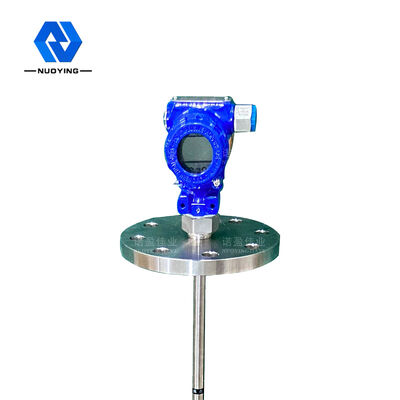

LCD 디스플레이가있는 24VDC 자기 변형 액체 레벨 미터
작동 원리LCD 디스플레이가있는 24VDC 자기 변형 액체 레벨 미터
자기 변형 액체 레벨 게이지는 주로 전자 송신기, 플로팅 볼 및 감지 막대의 세 부분으로 구성됩니다.작업할 때 플로팅 볼은 도관을 따라 액체 레벨에 따라 상승하거나 하강합니다.플로팅 볼에는 영구 자석이 장착되어 있으며 주변에 자기장을 형성합니다.전자 송신기는 초기 펄스라고 하는 전류 펄스를 주기적으로 보내며, 이는 자기 변형 라인을 따라 전파됩니다., 아래쪽으로 이동하는 동안 자기장도 주위에 생성됩니다.두 자기장이 만나는 순간 비틀림력이 발생하여 자기왜곡선에 작용하여 리턴 펄스를 형성합니다.펄스는 고정된 속도로 위쪽으로 이동하고 전자 송신기에 수신됩니다.Weidmann 효과의 원리(자기 변형의 작동 원리)와 현대 첨단 전자 기술을 사용하여 초기 펄스와 복귀 펄스 사이의 시간 간격을 측정하여 액체 레벨 높이를 정확하게 측정할 수 있습니다.이 방법으로 생산된 액면계는 액면계측 분야에서 가장 정확하고 간단하고 안정적이며 신뢰할 수 있고 성숙한 제품입니다.특히 작은 범위, 상온 및 상압과 같은 일반적인 환경에서 고유 한 장점이 있으며 다른 측정 방법과 비교할 수 없습니다.
디자인 기능의LCD 디스플레이가있는 24VDC 자기 변형 액체 레벨 미터
◎다중 프로브 형태, 다중 프로세스 연결 형태, 다중 제조 재료 및 맞춤형 설계로 더 넓은 적용성
◎강한 신뢰성: 자기 변형 액체 레벨 게이지가 도파관 원리를 채택하기 때문에 기계적 가동 부품이 없으므로 마찰 및 마모가 없습니다.전체 변환기는 측정 매체와 접촉하지 않는 스테인리스 스틸 튜브로 둘러싸여 있습니다.센서가 안정적으로 작동하고 수명이 깁니다.
◎높은 정확도: 자기 변형 액체 레벨 미터가 도파관 펄스와 함께 작동하기 때문에 측정된 변위는 시작 펄스와 종료 펄스의 시간을 측정하여 결정되므로 측정 정확도가 높고 분해능이 0.01% FS보다 좋습니다. 다른 센서로 달성하기 어려운
◎높은 안전성: 자기 변형 액체 레벨 미터는 높은 방폭 성능, 본질 안전 및 방폭, 안전한 사용을 가지며 특히 화학 원료 및 가연성 액체의 측정에 적합합니다.수동 측정의 불안을 피하기 위해 측정 중에 탱크 덮개를 열 필요가 없습니다.
◎자기 변형 액면계는 설치가 쉽고 유지 보수가 쉽습니다. 자기 변형 액면계는 일반적으로 탱크 상단의 기존 파이프 오리피스를 통해 설치되며 특히 작동에 들어간 지하 저장 탱크 및 저장 탱크의 설치에 적합합니다. 정상적인 작동은 설치 과정에서 영향을 받을 수 없습니다
기술적인 매개변수의LCD 디스플레이가있는 24VDC 자기 변형 액체 레벨 미터
일반적인 응용 | 액체, 인터페이스 측정 |
제품 모델 |
NYCZ500 |
안테나 형태 |

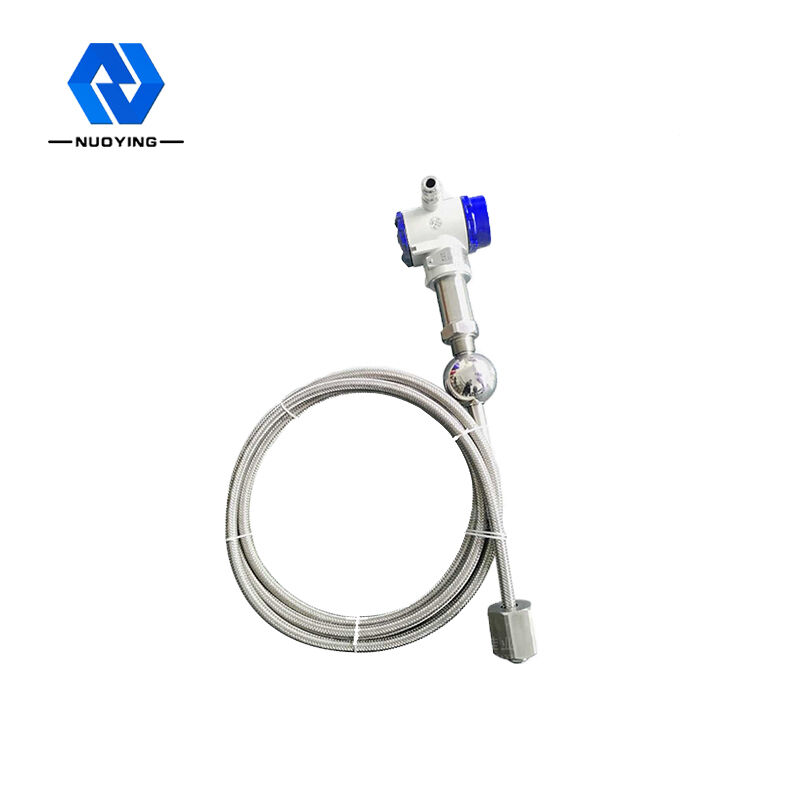

케이블, 폴 타입 |
안테나 재료 |
304,316 |
측정 범위 | 0-50m~5000mm(케이블:25m) |
측정 정밀도 | ±0.5mm |
전원 공급 장치 | 24VDC(2선, 4선), 220VAC |
신호 출력 |
4...20mA/HART/RS485/모드버스... |
작동 전류 |
4… 20mA |
부하 특성 | 전류가 출력될 때 최대 부하 저항은 600Ω입니다.전압 출력 시 최대 부하 저항은 2mA |
공정 온도 | -40~+200℃ |
응답 시간 | 0.2~5ms |
공정 압력 | -0.1~10.0MPa |
프로세스 연결 | 나사, 브래킷, 플랜지(선택 가능) |
해상도 비율 | ±1mm |
보호 수준 | IP65,IP67,IP68(선택 가능) |
방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
