제품 상세 정보:
|
| 일반적인 응용: | 유동적 레벨 인터페이스 측정 | 제품 모델들: | NYCZ 500 |
|---|---|---|---|
| 안테나 형태 필드: | 케이블 | 안테나 형틀 재료: | 316 |
| 측정 정밀도: | ± 0.5 밀리미터 | 프로세스 압력: | -0.1 ~10MPa |
| 프로세스 연결: | 플랜지 | 방폭 등급: | 엑스아 II CT6Ga |
| 하이 라이트: | 플랜지 자왜 레벨 트랜스미터,케이블 자왜 레벨 게이지 |
||

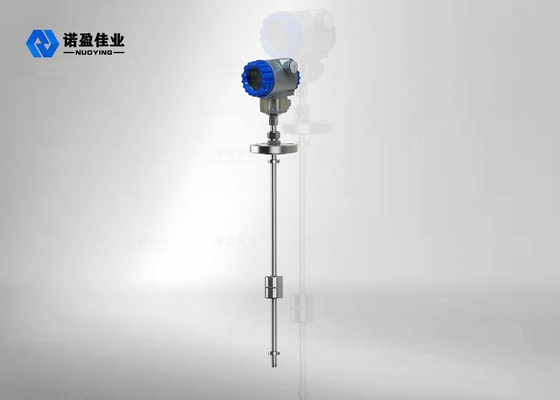

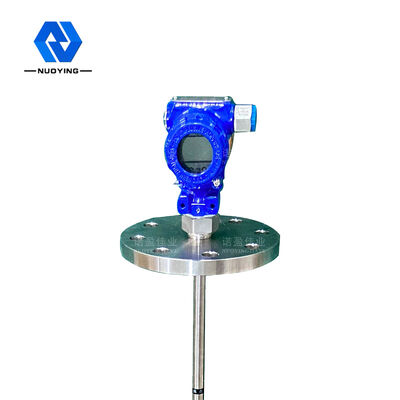

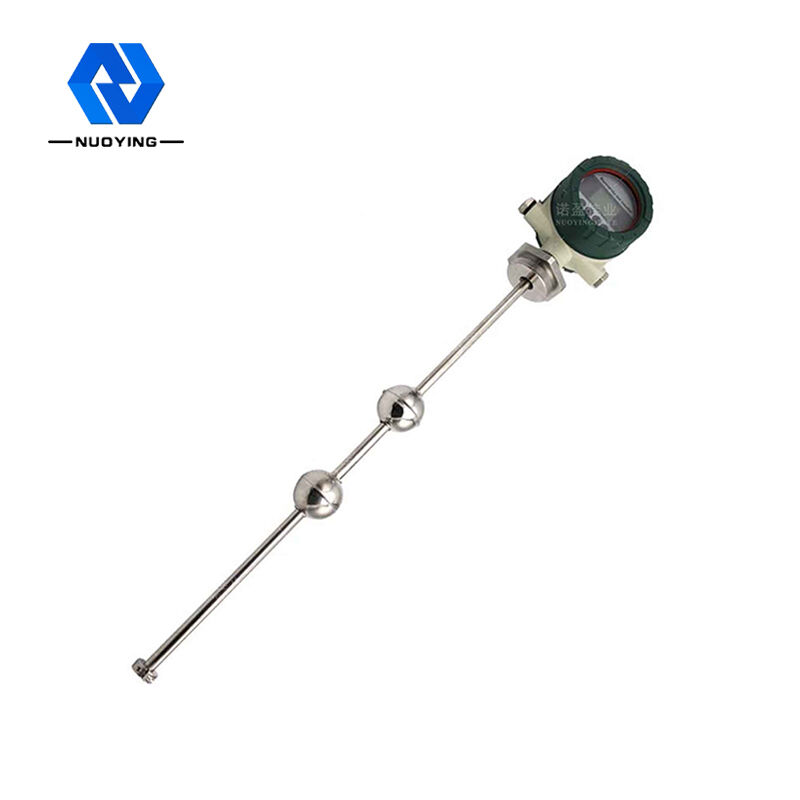

액체 측정을 위한 강한 신뢰성 자기 변형 레벨 게이지
작동 원리 액체 측정을 위한 강한 신뢰성 자기 변형 레벨 게이지
자기 변형 액체 레벨 미터, 전자 구획 발행 초기 펄스 발생기, 도파관 와이어 전송의 초기 펄스, 도파관 와이어 방향을 따라 회전 자기장 생성, 영구 자기장의 부동 볼과 자기장이 만났을 때 자기 변형 효과, 도파관 와이어 트위스트에서 일정한 속도의 기계적 파동을 생성합니다.양방향으로 기계적인 파동 전송, 로드의 끝에 도달한 기계적인 파동은 댐퍼에 의해 흡수되고, 기계적인 파동 전자 창고의 방향으로 전자 창고에 설치되어 감지된 기관을 픽업할 수 있으며, 해당 전류 펄스로 변환됩니다. , 두 펄스 사이의 시간 차이를 계산하는 기관을 데리러 액체 레벨의 높이를 측정하여 정확하게 측정할 수 있습니다.
디자인 기능 의 액체 측정을 위한 강한 신뢰성 자기 변형 레벨 게이지
◎ 다중 프로브 형태, 다중 공정 연결 형태, 다중 제조 재료 및 맞춤형 디자인으로 더 넓은 적용성
◎ 강한 신뢰성: 자기변형 액체 레벨 게이지가 도파관 원리를 채택하기 때문에 기계적 가동부가 없으므로 마찰 및 마모가 없습니다.전체 변환기는 측정 매체와 접촉하지 않는 스테인리스 스틸 튜브로 둘러싸여 있습니다.센서가 안정적으로 작동하고 수명이 깁니다.
◎ 높은 정확도: 자기 변형 액체 레벨 미터가 도파관 펄스와 함께 작동하기 때문에 측정된 변위는 시작 펄스와 종료 펄스의 시간을 측정하여 결정되므로 측정 정확도가 높고 분해능이 0.01% FS보다 우수합니다. 다른 센서로는 달성하기 어렵습니다.
◎ 높은 안전성 : 자기 변형 액체 레벨 미터는 높은 방폭 성능, 본질 안전 및 방폭, 안전한 사용을 가지며 특히 화학 원료 및 인화성 액체의 측정에 적합합니다.수동 측정의 불안을 피하기 위해 측정 중에 탱크 덮개를 열 필요가 없습니다.
◎ 자기변형 액면계는 설치가 쉽고 유지 보수가 용이합니다. 자기변형 액면계는 일반적으로 탱크 탑의 기존 파이프 오리피스를 통해 설치되며, 특히 가동 중인 지하 저장 탱크 및 저장 탱크의 설치에 적합합니다. , 정상적인 작동은 설치 과정에서 영향을 받을 수 없습니다
기술적인 매개변수자기 변형 액체 레벨 미터의
| 일반적인 응용 | 액체, 인터페이스 측정 |
|
제품 모델 |
NYCZ500 |
|
안테나 형태 |
케이블, 폴 타입 |
|
안테나 재료 |
304,316 |
| 측정 범위 | 0-50m~5000mm(케이블:25m) |
| 측정 정밀도 | ±0.5mm |
| 전원 공급 장치 | 24VDC(2선, 4선), 220VAC |
|
신호 출력 |
4...20mA/HART/RS485/모드버스... |
| 작동 전류 |
4… 20mA |
| 부하 특성 | 전류가 출력될 때 최대 부하 저항은 600Ω입니다.전압 출력 시 최대 부하 저항은 2mA |
| 공정 온도 | -40~+200℃ |
| 응답 시간 | 0.2~5ms |
| 공정 압력 | -0.1~10.0MPa |
| 프로세스 연결 | 나사, 브래킷, 플랜지(선택 가능) |
| 해상도 비율 | ±1mm |
| 보호 수준 | IP65,IP67,IP68(선택 가능) |
| 방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
