제품 상세 정보:
|
| 전원 전압: | 24VDC、220VAC | 일반적인 응용: | 고 정밀도, 높은 위생 수준과 측정의 다른 이유 |
|---|---|---|---|
| 신호 출력: | 4...20mA/HART/RS485/Modbus... | 안테나 형상: | 방식 타입 |
| 프로세스 온도: | -40~+130C | 프로세스 압력: | - 0.1~2.0MPa |
| 절차 연결: | 플랜지 | 보호레벨: | IP67 |
| 하이 라이트: | 원격 디버깅 레이더 레벨 송신기,80G 유도파 레이더 레벨 미터,부식 방지 유형 레이더 레벨 미터 |
||

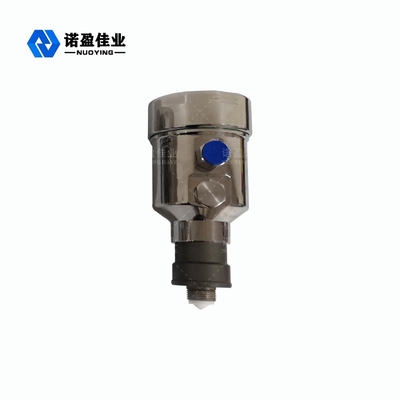

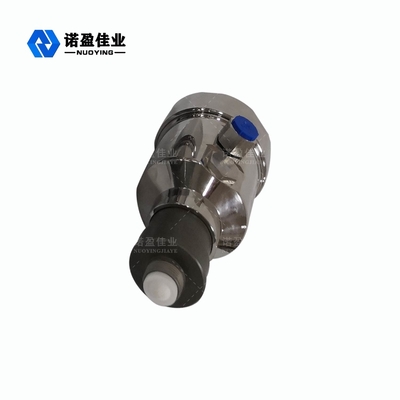

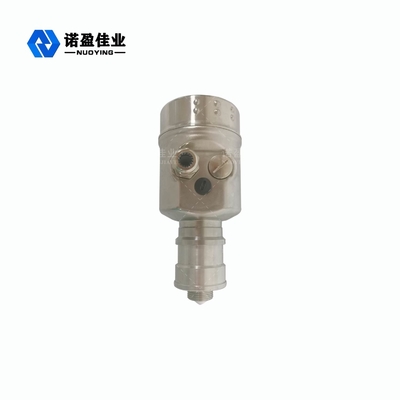

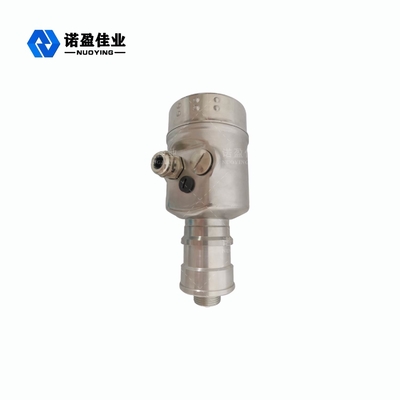

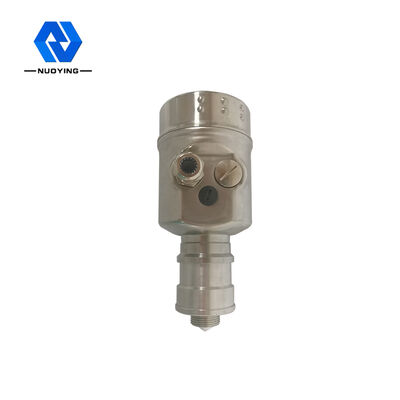

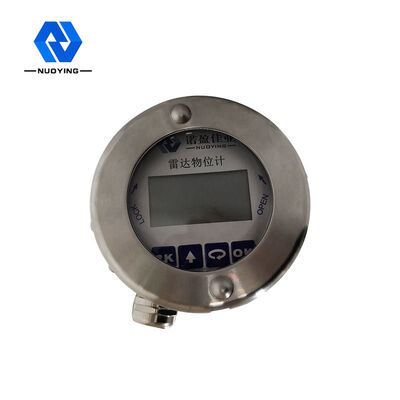

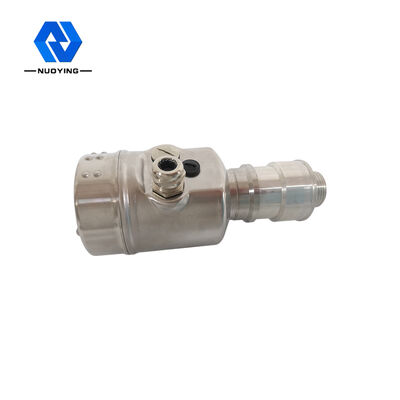

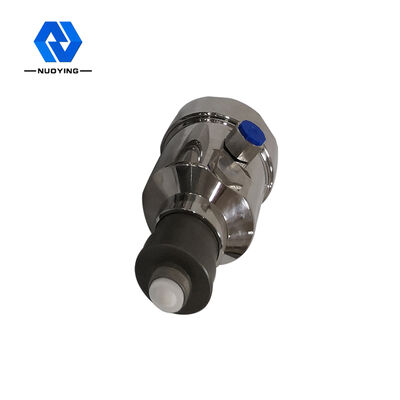

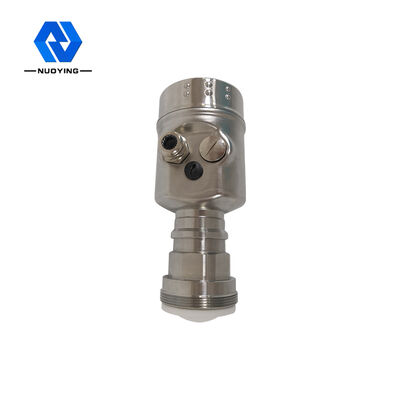

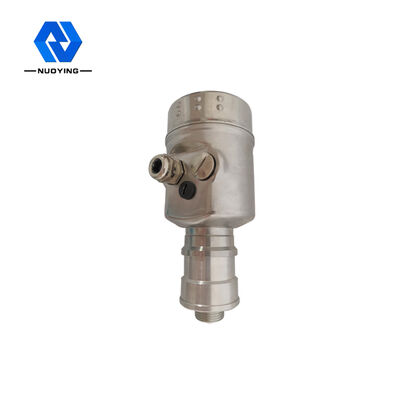

80G 고정밀 측정 레이더 레벨 미터 지원 원격 디버깅
작동 원리80G 고정밀 측정 레이더 레벨 미터 지원 원격 디버깅
NYRD900 FMCW 레이더 제품(밀리미터파 레이더라고도 함)은 Ku 대역 레이더보다 높은 주파수의 밀리미터파 대역을 사용하기 때문에 장거리 표적 탐지, 강한 연기 및 먼지가 없는 환경에서 사용할 수 있습니다. , 장거리 이미징, 다중 스펙트럼 이미징 및 기타 측면.중요한 응용 프로그램이며 마이크로파 레이더보다 작은 표적을 탐지하고 더 높은 해상도와 더 강력한 기밀로 더 정확한 위치를 달성할 수 있습니다.
디자인 기능의80G 고정밀 측정 레이더 레벨 미터 지원 원격 디버깅
1. 좋은 과도 성능: 자체 개발한 CMOS 밀리미터파 RF 칩을 기반으로 하여 보다 컴팩트한 RF 구조, 높은 잡음 신호 비율을 달성합니다.
2. 5GHz 작업 대역폭은 제품의 측정 분해능 비율과 측정 정확도를 높입니다.
3.Coherence: 간섭 전류 구동 쌍극자 충격 발생 또는 간섭 레이저 펄스 발생의 비선형 차동 주파수 효과
4. 저에너지: 밀리미터파 광자 에너지는 수 밀리전자 볼트에 불과하며 X선 이온화 및 검출 대상 물질의 파괴가 없으므로 검출 대상 물질을 파괴하기가 쉽지 않습니다.
5. 강한 침투: 비극성 물질에 대한 강한 침투.많은 비금속 비극성 물질은 이 대역에서 더 적은 광선을 흡수하므로 물질의 내부 구조를 조사하는 데 사용할 수 있습니다.예를 들어, 세라믹/판지/플라스틱 제품/폼은 이 전자기 복사 대역에 투명하며 기계/폭발물 및 약물 탐색과 같은 공항/역 안전 모니터링 또는 회로 기판 용접 감지에도 사용할 수 있습니다.
6. 극성 분자에 쉽게 흡수됨: 이 밴드는 비균질 물질에서 산란이 적고 수증기 함량을 감지하고 측정할 수 있습니다.특성 프로파일을 분석하여 재료 구성을 연구하거나 품질 관리를 수행할 수도 있습니다.
7. 큰 측정 범위, 작은 맹인 영역.최대 범위는 120m에 도달할 수 있고 사각 지대는 8cm에 도달할 수 있습니다.
기술적인 모수80G 고정밀 측정 레이더 레벨 미터 지원 원격 디버깅
|
일반적인 응용 |
전자파 방출 각도는 3도 미만으로 좁은 공간 또는 가이드 웨이브 튜브 측정에 적합합니다. |
| 대형 저장탱크(150m) 및 소형 저장탱크(소형 사각지대)에 적합 | |
| 높은 정밀도, 높은 위생 수준 및 기타 측정 | |
| 복잡한 공정 조건(교반, 가열봉, 사다리, 부유지붕, 강한 먼지, 강한 증기 등) | |
|
제품 모델 |
NYRD900 |
| 방출 주파수 | 76GHz-81GHz, FM 스캐닝 주파수 폭은 5GHz |
|
안테나 형태 |
렌즈형 안테나, 부식 방지형, 렌즈형 안테나 |
|
안테나 재료 |
PTFE,304+PTFE |
| 측정 범위 |
0.08-150m |
| 측정 정확도 | 0.05%-0.1%FS |
| 전원 공급 장치 전압 | 24VDC, 220VAC |
|
신호 출력 |
4...20mA/HART/RS485/모드버스... |
| 공정 온도 | -40~+130℃, -40~+260℃(≥260℃는 주문을 받아서 만들어질 수 있습니다) |
| 공정 압력 |
-0.1~2.0MPa |
| 절차 연계 |
나사산, 브래킷, 플랜지, 클램프(옵션) |
| 보호 수준 | IP65,IP67,IP68(옵션) |
| 방폭 분류 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
